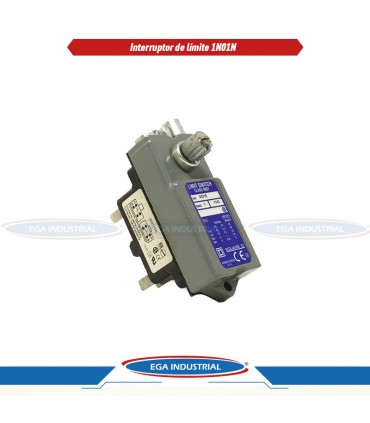

Interruptor de límite 1N01N SQUARE D

Complementario modo de montaje De tipo abierto perfil del operador Cabeza giratoria material Metal Material del cuerpo Fundido de zinc material del operador Fundido de zinc modo de fijación Por el cuerpo movimiento de la cabeza operativa Giratorio tipo de operador Retorno por resorte sin palanca de operación zinc fundido activación del interruptor De convertible izquierdo a convertible CCW derecho a CW tipo de enfoque Aproximación lateral, 1 dirección programable conexión eléctrica 1… 2 terminales de fijación por tornillo AWG 22 ... AWG 12) número de polos 1 tipo y composición de contactos NC-NO SPDT-DB Formulario de contacto Forma Z operación de contacto Acción rápida numero de pasos 1 material de contactos Contactos plateados apertura positiva Pecado descripción de terminales ISO n ° 1 (3-4) NA (1-2) NC par mínimo de disparo 2,75 lbf.in (0,31 Nm) ángulo de disparo 5 ° ángulo de desplazamiento máximo 30 ° velocidad máxima de actuación 130 pies / min con ángulo de leva de 30 °, palancas solo 90 pies / min con ángulo de leva de 45 °, solo palancas precisión de repetición +/- 0,002 pulg. De recorrido lineal de la leva en un brazo de palanca largo de 1,38 pulg. [Es decir] corriente operativa nominal 5 A 600 V AC, A600 Designación de clasificación NEMA 6 A 480 V AC, A600 Designación de clasificación NEMA 10 A 240 V AC, A600 Designación de clasificación NEMA 15 A 120 V AC, A600 Designación de clasificación NEMA 0,1 A 250 V CC 0,25 A 125 V CC [Ithe] corriente térmica cerrada convencional 15 A [Ui] voltaje de aislamiento nominal 600 V 3) Bloque de contactos UL 508 600 VCSA C22.2 Bloque de contactos no 14 ancho 2,38 pulg. (60,45 mm) altura 88,14 mm (3,47 pulg) profundidad 1,38 in. (35,05 mm) Peso neto 0,1 libras (EE. UU.) (0,05 kg)
