Módulo de entradas digitales 1746-IA16 Allen Bradley
Módulo Allen-Bradley 1746-IA16 con 16 entradas AC de 120 V, compatible con PLC SLC 500. Alta fiabilidad y aislamiento óptico para procesos industriales.
Módulo de Entradas Digitales Allen-Bradley 1746-IA16 | Serie SLC 500 | 120 V AC – 16 Canales
Descripción general

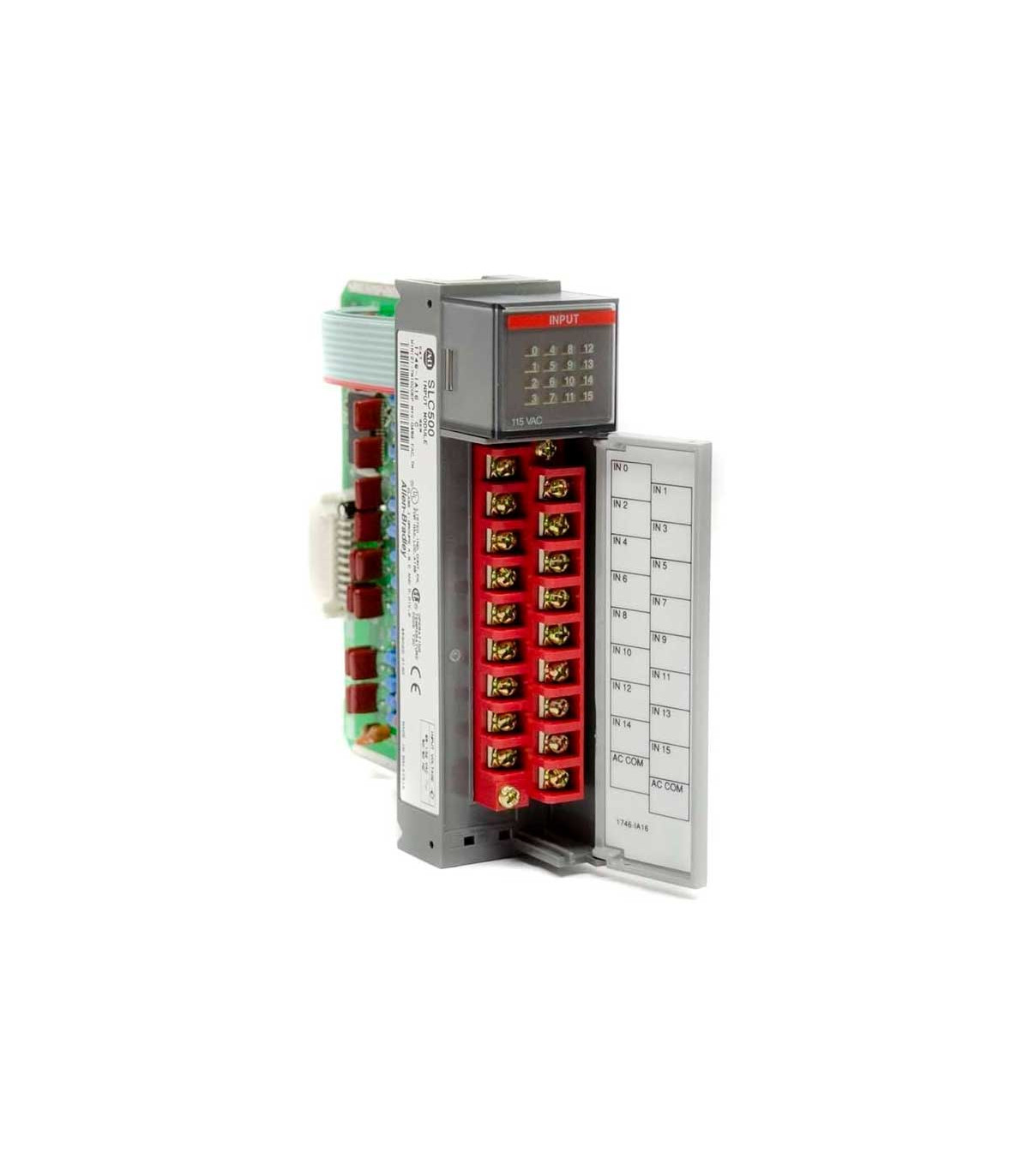

El módulo Allen-Bradley 1746-IA16 pertenece a la reconocida familia SLC 500 y proporciona 16 entradas digitales de 120 V CA para detección de señales en procesos industriales. Diseñado para integrarse directamente en el chasis 1746, este módulo ofrece una solución confiable para monitoreo de sensores, botones, finales de carrera o dispositivos de campo que operan con corriente alterna.
Su diseño modular y su compatibilidad con controladores SLC 5/01 a SLC 5/05 lo hacen ideal para aplicaciones donde se requiere una lectura estable y filtrada de señales AC. Incorpora aislamiento óptico entre canal y bus interno, asegurando inmunidad ante ruidos eléctricos y larga vida útil en entornos industriales exigentes.
Características y beneficios
- 16 canales de entrada digital de 120 V CA, distribuidos en 2 grupos de 8 entradas.
- Aislamiento óptico para protección frente a transitorios y ruido eléctrico.
- Compatibilidad total con PLC Allen-Bradley SLC 500 y MicroLogix via chasis 1746.
- Diagnóstico por LED de estado en cada canal para fácil mantenimiento.
- Montaje rápido en bastidor 1746 sin necesidad de cableado adicional.
- Diseño compacto con bajo consumo y elevada fiabilidad operativa.
Usos comunes y aplicaciones
El módulo 1746-IA16 es ampliamente utilizado en tableros de control, sistemas de automatización y líneas de producción donde se requiere detección de señales discretas de 120 V CA. Es común en:
- Control de maquinaria industrial y transportadores.
- Automatización de procesos HVAC y bombas.
- Sistemas de empaquetado y ensamble automatizado.
- Tableros de control con entradas de sensores AC o pulsadores industriales.
Consejos del especialista
Para obtener la mejor confiabilidad en ambientes con alto nivel de ruido eléctrico, se recomienda mantener una buena puesta a tierra del chasis 1746 y utilizar cables apantallados en las líneas de entrada. Si se mezclan señales AC y DC en el mismo gabinete, separa físicamente los conductores para evitar interferencias cruzadas.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Marca | Allen-Bradley / Rockwell Automation |
| Modelo | 1746-IA16 |
| Serie / Familia | SLC 500 |
| Tipo de módulo | Entradas digitales AC |
| Número de canales | 16 entradas |
| Voltaje nominal | 120 V CA (+10 % / –15 %) |
| Frecuencia | 47–63 Hz |
| Corriente de entrada típica | ≈ 10 mA por canal a 120 V CA |
| Aislamiento | 2500 V CA entre canales y backplane |
| Consumo del backplane | ≈ 0.09 A a 5 V DC |
| Indicadores | LED de estado por canal |
| Montaje | Chasis 1746 (SLC 500) |
| Dimensiones | 145 × 35 × 87 mm aprox. |
| Peso | ≈ 0.2 kg |
| Temperatura de operación | 0 a +60 °C |
| Normas | UL, cUL, CE, CSA |
Compatibilidad e integración
Totalmente compatible con controladores Allen-Bradley de la serie SLC 500 (SLC 5/01 a SLC 5/05) y MicroLogix 1100 / 1400 mediante adaptadores de bastidor. Admite integración con SCADA y HMI vía RSLogix 500 y RSLinx Classic.
