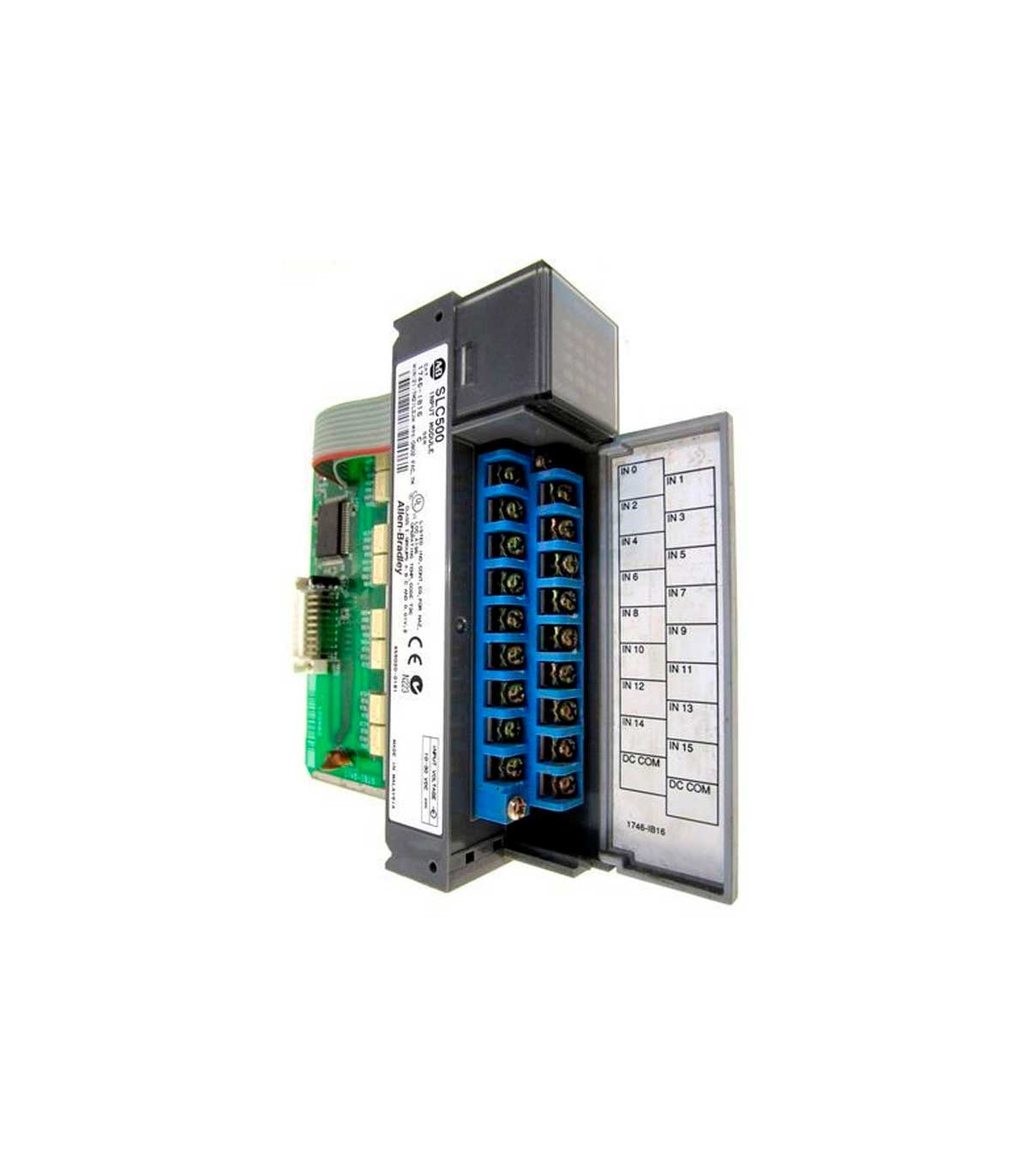

Módulo de entradas digitales 1746-IB16 Allen Bradley
Módulo Allen-Bradley 1746-IB16 de 16 entradas DC 24 V para PLC SLC 500. Aislamiento óptico, LED por canal y montaje directo en chasis 1746.
Módulo de Entradas Digitales Allen-Bradley 1746-IB16 | Serie SLC 500 | 24 V DC – 16 Canales
Descripción general
El Allen-Bradley 1746-IB16 es un módulo de entradas digitales de 24 V DC diseñado para integrarse en el sistema SLC 500. Ofrece 16 canales confiables para lectura de señales discretas provenientes de sensores, pulsadores o equipos electrónicos que operan en corriente directa.
Gracias a su diseño compacto y a su integración mediante el backplane 1746, garantiza comunicación estable con las CPU de la serie SLC 5/01 a SLC 5/05. Su electrónica de entrada cuenta con aislamiento óptico, protección contra ruido industrial y diagnóstico visual por LED, permitiendo un control seguro y mantenimiento sencillo.
Características y ventajas
- 16 entradas digitales tipo sink de 24 V DC agrupadas en 2 bloques de 8 canales.
- Aislamiento óptico y filtrado electrónico para inmunidad ante interferencias electromagnéticas.
- Compatibilidad total con controladores SLC 500 y bastidores 1746.
- Indicadores LED individuales que muestran el estado de cada entrada.
- Instalación directa en el riel DIN del chasis 1746 sin cableado extra.
- Bajo consumo energético y larga durabilidad incluso en entornos de planta.
Usos y aplicaciones
El módulo 1746-IB16 se utiliza ampliamente en sistemas de automatización que requieren detección de señales discretas en DC. Adecuado para:
- Paneles de control y maquinaria automatizada.
- Procesos de manufactura con sensores NPN o PNP (según cableado).
- Sistemas de embotellado, transportadores y celdas de ensamble.
- Aplicaciones de instrumentación, HVAC y bombeo industrial.
Consejos del especialista
Para maximizar la fiabilidad de lectura, usa fuentes DC estabilizadas y verifica la polaridad de conexión de cada canal. Cuando trabajes en gabinetes mixtos AC/DC, separa las canaletas de señal para reducir el acoplamiento de ruido. Es recomendable mantener el módulo libre de polvo y con buena ventilación.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Marca | Allen-Bradley / Rockwell Automation |
| Modelo | 1746-IB16 |
| Serie / Familia | SLC 500 |
| Tipo de módulo | Entradas digitales DC |
| Número de canales | 16 entradas (24 V DC) |
| Tipo de entrada | Sink (negativo común) |
| Voltaje nominal | 24 V DC (+10 % / –15 %) |
| Corriente de entrada | ≈ 8 mA por canal a 24 V DC |
| Aislamiento | 1500 V AC entre backplane y canales |
| Consumo del backplane | ≈ 0.07 A a 5 V DC |
| Indicadores | LED de estado por canal |
| Montaje | Chasis 1746 (SLC 500) |
| Dimensiones | 145 × 35 × 87 mm aprox. |
| Peso | ≈ 0.18 kg |
| Temperatura de operación | 0 a +60 °C |
| Normas | UL, cUL, CE, CSA |
Compatibilidad e integración
Compatible con todas las CPU Allen-Bradley SLC 500 (5/01 a 5/05) y módulos de E/S 1746. Soporta programación mediante RSLogix 500 y monitoreo vía RSLinx Classic. Puede usarse junto a módulos de salida 1746-OA16 o 1746-OW16 para sistemas mixtos.
Comparativa rápida | Familia Allen-Bradley SLC 500
Consulta los módulos relacionados de la serie SLC 500 y entra al producto para ver existencias y ficha completa.
| Modelo | Tipo | Señal / Voltaje | Canales / Capacidad | Comunicación / Red | Notas | Acción |
|---|---|---|---|---|---|---|
| 1747-L532 (SLC 5/03) | CPU / Controlador | — | Hasta 4096 E/S | RS-232, DH-485 | Memoria 16 KB; ideal para células de máquina | Ver producto |
| 1747-L542 (SLC 5/04) | CPU / Controlador | — | Hasta 4096 E/S | RS-232, DH+ | Memoria 32 KB; más velocidad y red DH+ | Ver producto |
| 1746-IA16 | Entradas digitales | AC 120 V | 16 entradas | — | Aislamiento óptico; filtros para ruido | Ver producto |
| 1746-IB16 | Entradas digitales | DC 24 V | 16 entradas | — | Tipo sink; lectura rápida para sensores electrónicos | Ver producto |
| 1746-OW16 | Salidas por relé | AC 5–264 V / DC 5–125 V | 16 salidas | — | Contactos mecánicos; cargas AC/DC | Ver producto |
| 1746-OA16 | Salidas estado sólido | AC 120/240 V | 16 salidas | — | Triac; sin desgaste; ciclo continuo | Ver producto |
| 1746-OA8 | Salidas estado sólido | AC 120/240 V | 8 salidas | — | Formato compacto; misma tecnología que OA16 | Ver producto |
| 1746-P2 | Fuente de alimentación | Entrada AC; backplane 5 V/24 V | Para chasis 1746 | — | Alimenta CPU y módulos; requisito del sistema | Ver producto |
Ficha técnica
- Voltaje
- 24V CD
- Familia
- SLC 500
- Número entradas
- 16 entradas digitales
