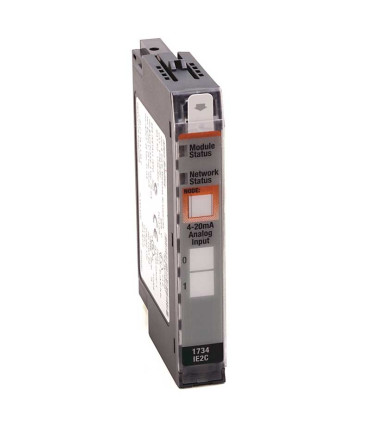

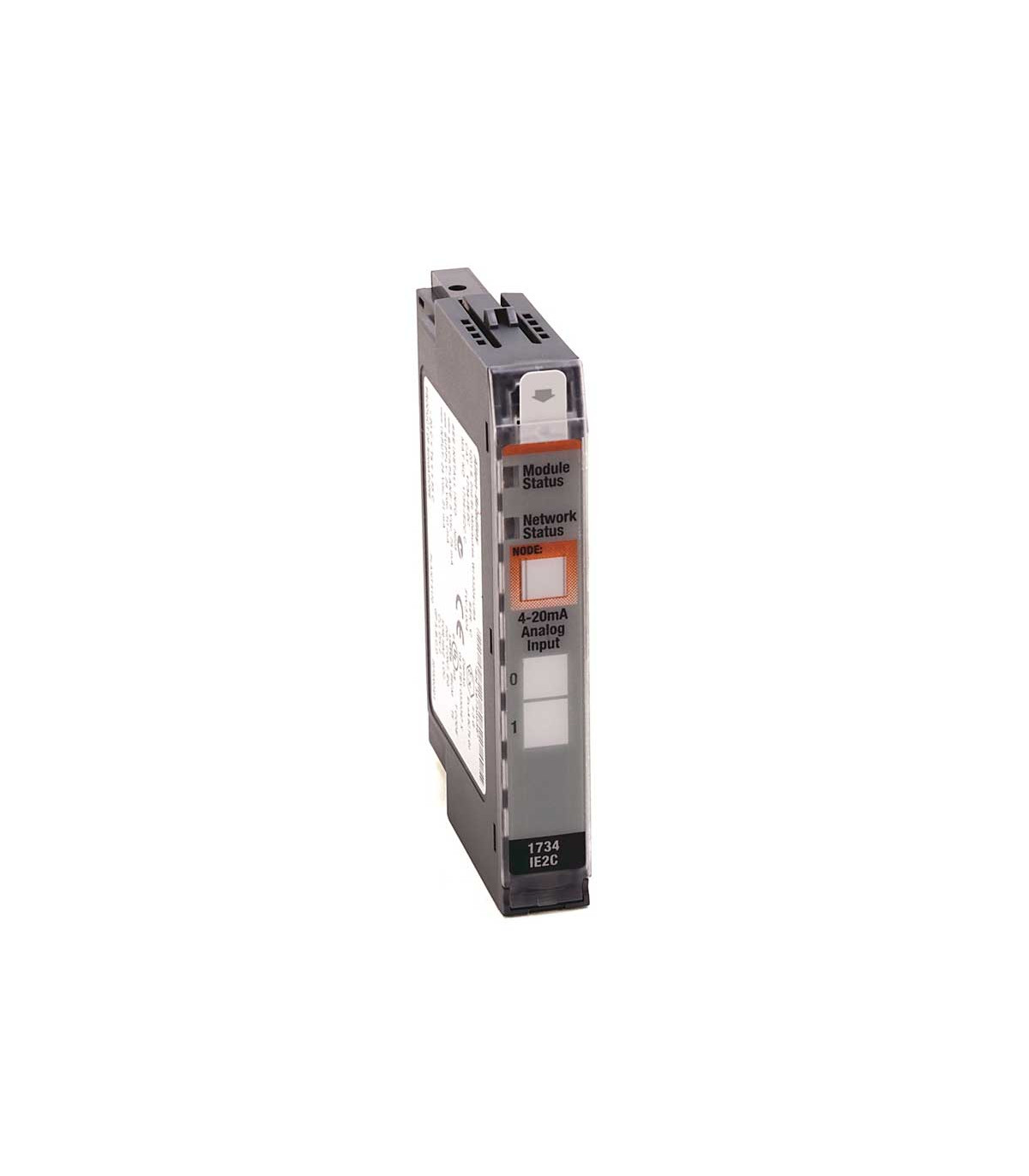

Módulo de entradas analógicas 1734-IE2C Allen Bradley

Descripción general

El Allen-Bradley 1734-IE2C es un módulo de entradas analógicas de 2 canales diseñado para medir señales de corriente de 0-20 mA con alta precisión. Pertenece a la familia POINT I/O 1734 de Rockwell Automation, una línea modular de E/S distribuidas que combina flexibilidad, tamaño reducido y comunicación inmediata a través del bus POINT.

Gracias a su resolución de 16 bits y a su excelente estabilidad térmica, el 1734-IE2C es la elección ideal para aplicaciones que demandan lectura precisa de instrumentos industriales como transmisores de presión, nivel, caudal o temperatura. Su diseño de montaje en riel DIN y su conexión directa mediante bases 1734-TB o 1734-TB3 permiten una instalación rápida y sin cableado complejo.

Ventajas y características principales

• 2 entradas analógicas de corriente independientes (0-20 mA, 4-20 mA configurables).
• Resolución de conversión de 16 bits (±0.05 % de precisión).
• Aislamiento de canal a canal de hasta 50 V DC para mayor seguridad.
• Calibración digital automática y compensación de temperatura integrada.
• Diagnóstico de circuito abierto o fuera de rango mediante LED por canal.
• Montaje rápido en riel DIN mediante base 1734-TB o TB3.
• Comunicación transparente con adaptadores EtherNet/IP, DeviceNet o ControlNet (1734-AENT, ADN, ACNR).
• Configuración y escalado directo desde Studio 5000 Logix Designer (RSLogix 5000).

Usos comunes y aplicaciones reales

Este módulo es ampliamente usado en plantas de manufactura, sistemas HVAC, líneas de envasado y maquinaria de proceso. Permite conectar sensores de corriente de 4-20 mA provenientes de transmisores analógicos o controladores externos.

• Lectura de transmisores de presión, flujo, nivel y temperatura.
• Monitoreo de señales de instrumentos de control en procesos batch o continuos.
• Interfaz analógica entre controladores CompactLogix y equipos de campo industriales.
• Aplicaciones de supervisión remota en redes EtherNet/IP distribuidas.

Su formato compacto y modular lo hace ideal para celdas de automatización que requieren medición analógica precisa sin ocupar espacio adicional en el gabinete.

Consejos del especialista

Para obtener mediciones estables, utiliza cables trenzados blindados y conecta el blindaje a tierra en un solo punto. Si instalas varios módulos analógicos, separa las señales de potencia mediante un módulo 1734-FPD para evitar interferencias. Configura los canales en modo 4-20 mA para mejorar la detección de fallas por circuito abierto y documenta los rangos de ingeniería directamente en Studio 5000 para simplificar el mantenimiento.

Especificaciones técnicas

Compatibilidad e integración

El módulo 1734-IE2C se integra fácilmente en redes EtherNet/IP, DeviceNet y ControlNet mediante adaptadores POINT I/O como 1734-AENT o 1734-ADN. Su parametrización se realiza desde Studio 5000 Logix Designer, donde puede ajustarse la escala de 0–20 mA a valores de ingeniería (por ejemplo 0-100 %) y activar alarmas por falla o desconexión de sensor.

Compatible con controladores CompactLogix, ControlLogix y Micro850, lo que permite crear arquitecturas modulares de E/S remotas con alta confiabilidad y diagnóstico en tiempo real.

Ficha técnica resumida

Entradas: 2 analógicas de corriente | Rango: 0-20 mA | Resolución: 16 bits | Protección: IP20 | Montaje: Riel DIN
