Módulo de salidas analógicas 1734-OE2C Allen Bradley

Descripción general

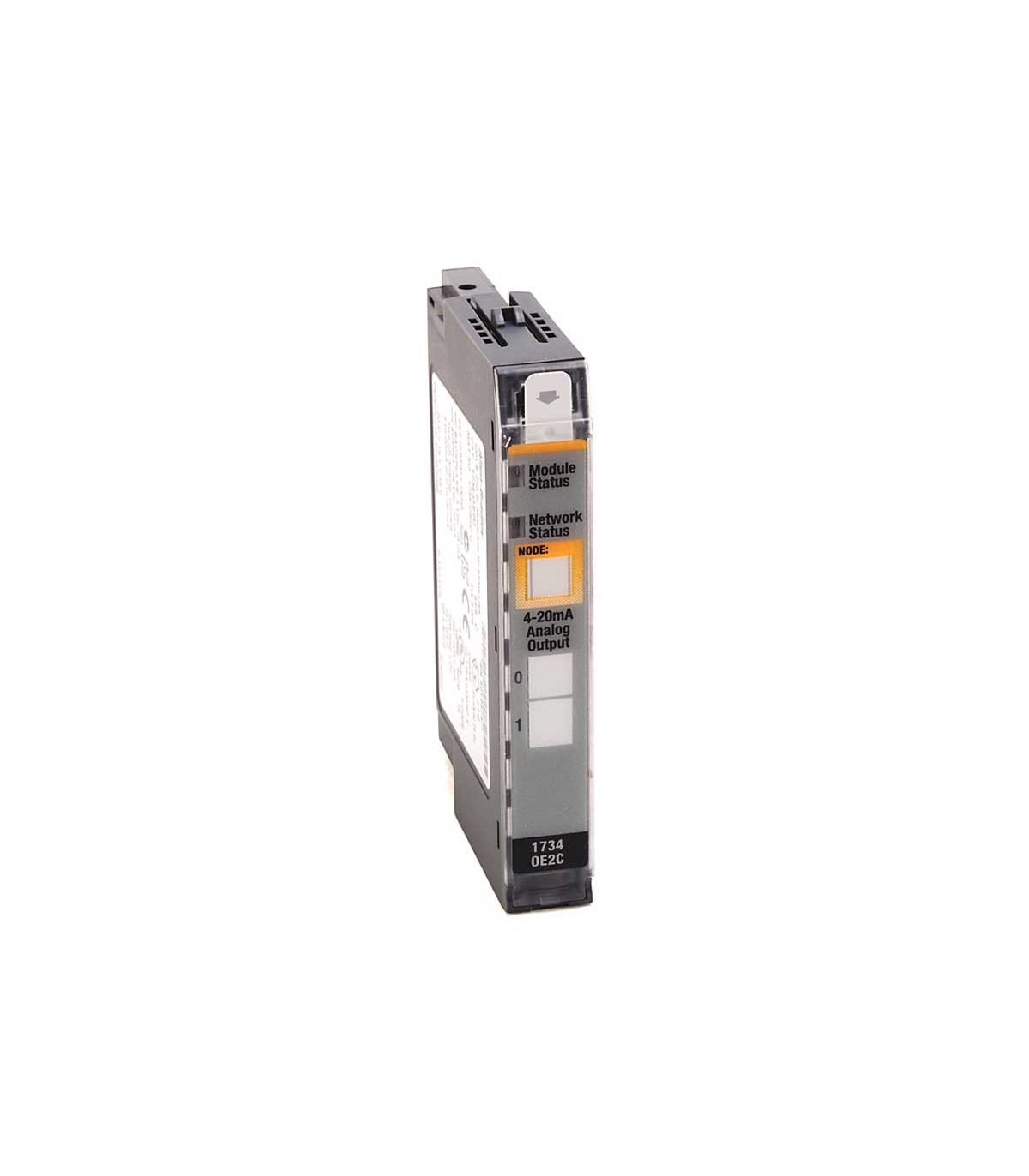

El Allen-Bradley 1734-OE2C es un módulo de salidas analógicas de corriente de 2 canales independientes, perteneciente a la familia POINT I/O 1734 de Rockwell Automation. Está diseñado para convertir señales digitales del PLC en señales de corriente estándar de 0–20 mA o 4–20 mA, ideales para controlar actuadores, válvulas proporcionales, variadores, o indicadores analógicos.

Su formato ultracompacto, con montaje en riel DIN mediante bases 1734-TB o 1734-TB3, lo convierte en una solución eficiente para tableros con espacio limitado o arquitecturas distribuidas de E/S. Gracias a su resolución de 13 bits y excelente linealidad, garantiza un control suave y preciso de procesos industriales.

Ventajas y características principales

• 2 salidas analógicas de corriente independientes, configurables a 0–20 mA o 4–20 mA.
• Resolución de conversión de 13 bits para señales estables y precisas.
• Rango de error típico: ±0.1 % del valor máximo.
• Diagnóstico de cortocircuito o circuito abierto por canal.
• Indicadores LED de estado y diagnóstico integrados.
• Configuración mediante software Studio 5000 Logix Designer o RSLogix 5000.
• Montaje directo en riel DIN con base 1734-TB o 1734-TB3.
• Totalmente compatible con controladores CompactLogix y ControlLogix.

Usos comunes y aplicaciones reales

El 1734-OE2C se utiliza en aplicaciones donde se requiere generar señales analógicas de corriente para controlar equipos industriales de precisión. Su desempeño confiable lo hace ideal para:

• Control de válvulas proporcionales o neumáticas (4-20 mA).
• Regulación de velocidad en variadores de frecuencia o servodrives.
• Control de temperatura en hornos, extrusoras y sistemas HVAC.
• Accionamiento de indicadores de proceso, registradores y actuadores analógicos.

Su tamaño compacto permite integrarlo fácilmente en nodos remotos de E/S, aprovechando la modularidad de la plataforma POINT I/O.

Consejos del especialista

Para lograr una señal analógica estable, utiliza cables blindados con conexión de tierra en un solo punto. Asegúrate de conectar las cargas dentro del rango de impedancia recomendado (0 a 600 Ω) para evitar errores de calibración. Si instalas múltiples módulos analógicos (entradas y salidas), separa la alimentación con un módulo 1734-FPD para minimizar interferencias entre canales de alta resolución.

Especificaciones técnicas

Compatibilidad e integración

Este módulo puede integrarse fácilmente con redes EtherNet/IP, DeviceNet o ControlNet mediante adaptadores POINT I/O (como 1734-AENT o 1734-ADN). Su configuración en Studio 5000 Logix Designer permite asignar escalas de ingeniería, alarmas y diagnóstico por canal, lo que simplifica la programación y mantenimiento del sistema.

Totalmente compatible con controladores CompactLogix, ControlLogix y Micro850, facilitando arquitecturas de control distribuidas o sistemas de monitoreo de precisión.

Ficha técnica resumida

Salidas: 2 analógicas de corriente | Rango: 0–20 mA / 4–20 mA | Resolución: 13 bits | Alimentación: 5 V DC, 90 mA | Protección: IP20 | Montaje: Riel DIN
