SIEN-M12NB-PS-S-L – Sensor de proximidad inductivo M12 no enrasado con conector M12 (PNP/NO) | Festo
Sensor de proximidad inductivo M12 Festo SIEN-M12NB-PS-S-L para detección de objetivos metálicos en automatización y mantenimiento. Variante PNP normalmente abierto (NO) con conector M12 (4 contactos) y montaje no enrasado.
- Compatibilidad guiada: confirmamos salida (PNP/NPN), lógica (NO/NC), montaje (enrasado/no enrasado) y conexión (M12/cable) antes de surtir.
- Reposición sin fallas: ideal cuando necesitas el modelo exacto y evitar paros por selección incorrecta.
- Tips prácticos en la ficha: criterios para elegir correctamente según tu aplicación y el tipo de montaje.
¿Necesitas confirmar disponibilidad y entrega?
Cotiza el modelo SIEN-M12NB-PS-S-L y te confirmamos tiempo y suministro.
Cotiza el modelo SIEN-M12NB-PS-S-L y te confirmamos tiempo y suministro.
Referencia:
150411
Marca:
Me gusta0
Añadir a comparar0
Agregar a lista de deseos
SIEN-M12NB-PS-S-L: Análisis Técnico y Guía de Selección

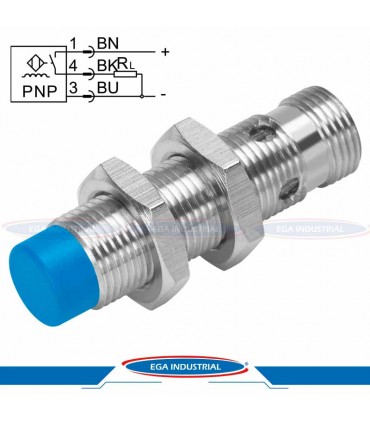

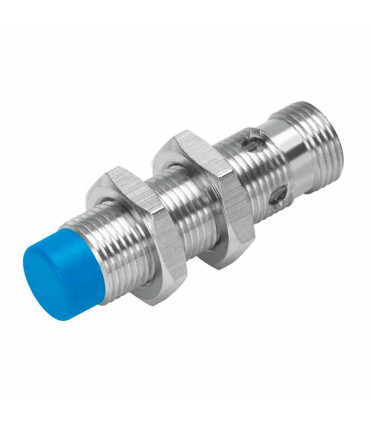

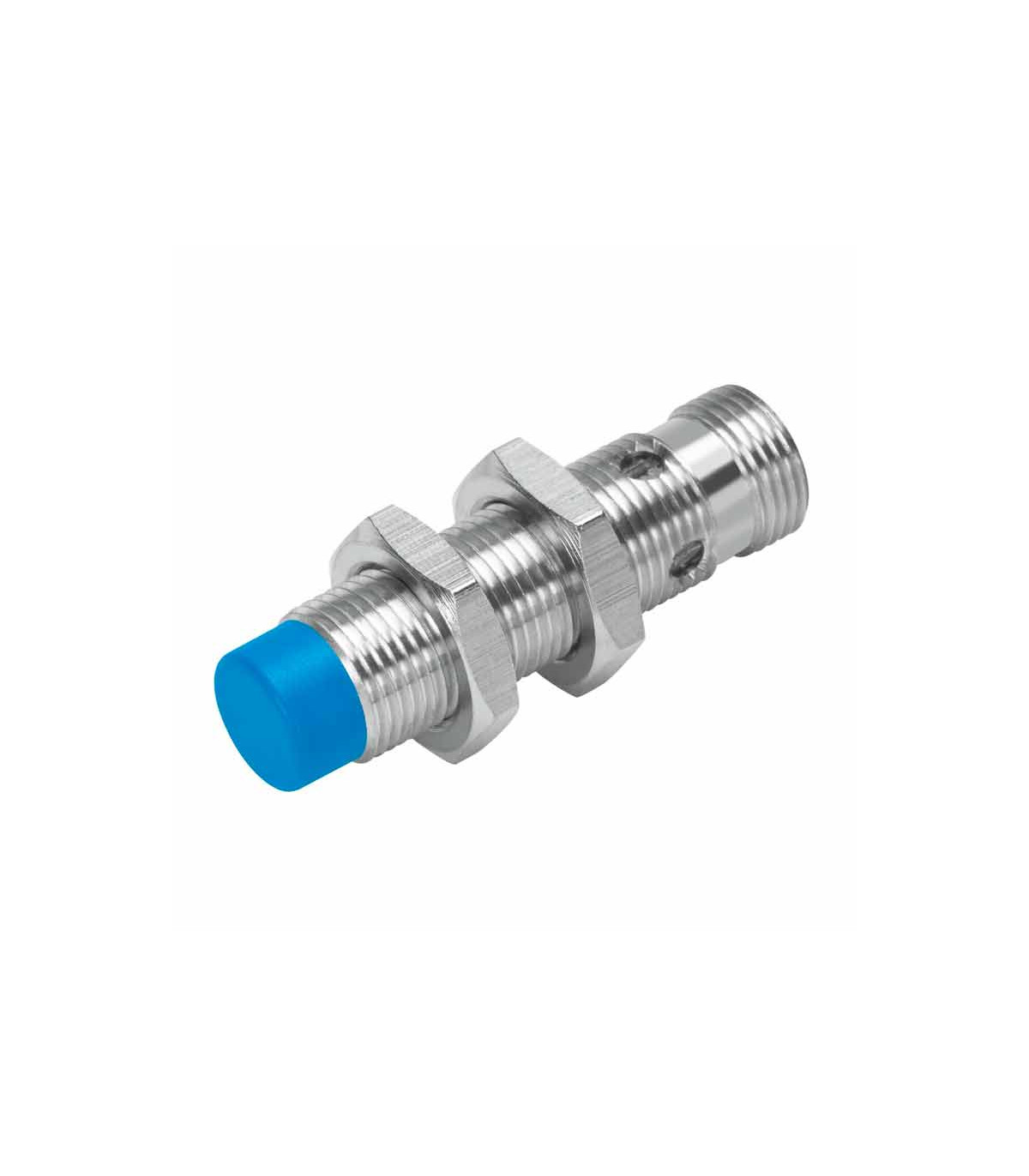

Qué es y para qué sirve: Sensor de proximidad inductivo M12 para detectar presencia de objetivos metálicos (presencia/ausencia, posicionamiento y detección sin contacto) en automatización y mantenimiento. Esta variante es salida PNP con función normalmente abierto (NO), conexión por conector M12 (4 contactos) y montaje no enrasado.
Somos Distribuidor Oficial en México para cotización y soporte. Disponibilidad y entrega se confirman al cotizar.
Qué validar para compatibilidad
- Tipo de salida: este modelo es PNP. Confirma que tu PLC/entrada está diseñada para PNP.
- Lógica: es NO (normalmente abierto). Si tu lógica requiere NC, conviene la variante NC para no invertir la señal.
- Alimentación: 10…30 V DC y ondulación residual ±10% (referencia 0 V correcta).
- Carga/entrada: considera 200 mA máx. y caída de tensión ≤2 V.

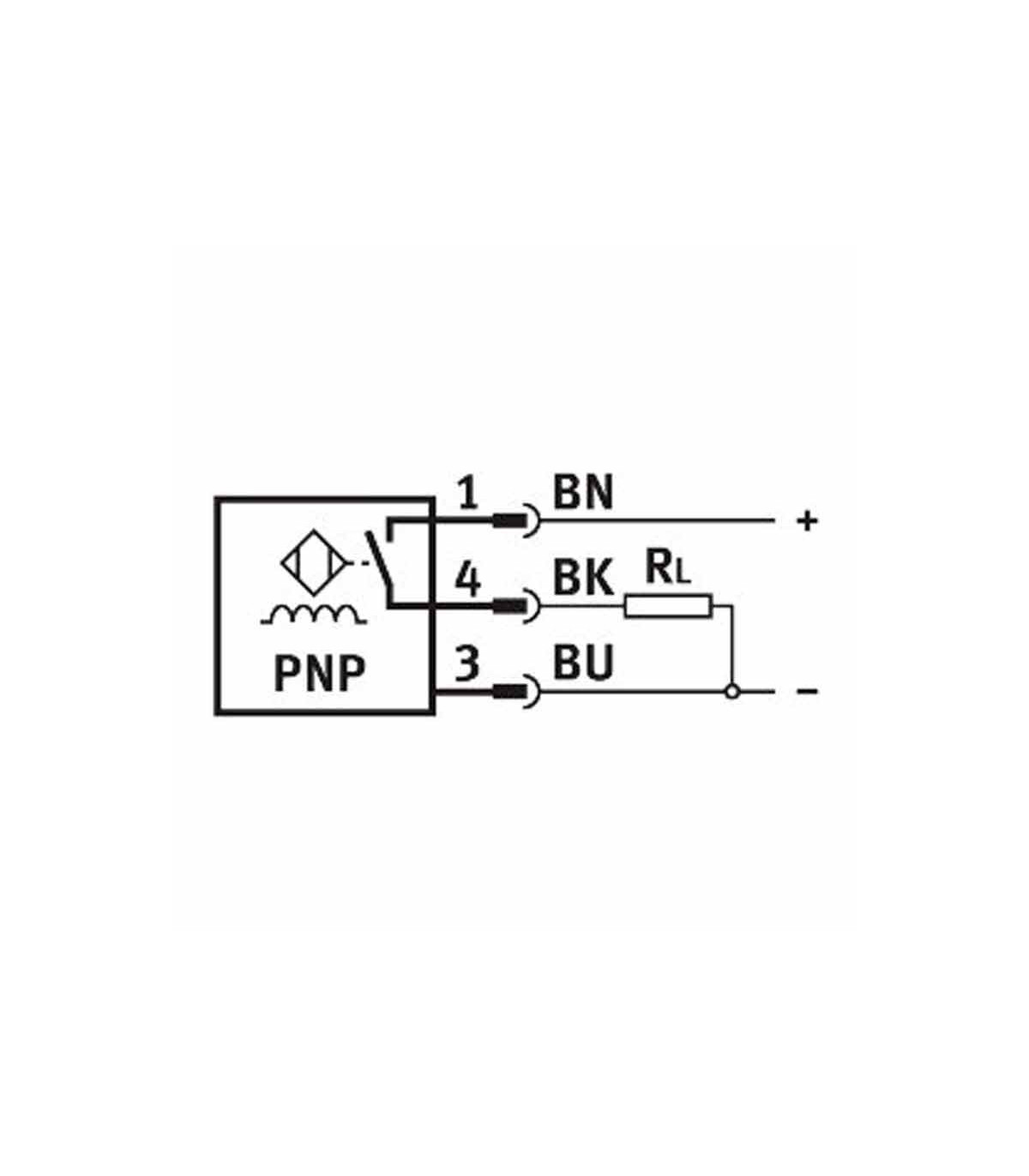

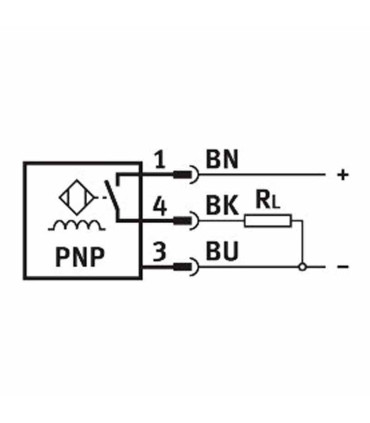

- Conexión: M12x1 A-coding (EN 61076-2-101), 4 contactos. Valida cable M12 compatible y el pinout de tu instalación.
- Montaje: rosca M12x1 con contratuerca y ejecución no enrasado. Si tu soporte obliga a instalar “embebido a ras”, revisa si te conviene una variante enrasada/flush.
- Ambiente: IP65/IP67 y temperatura -25…70 °C (tendido móvil: -5…70 °C).
Atributos del modelo que suelen marcar la diferencia en campo (según ficha)
- Norma: conforme a EN 60947-5-2.
- Protecciones integradas: circuito protector inductivo integrado, resistencia a cortocircuitos pulsante y protección contra inversión de polaridad (todas las conexiones).
- Rendimiento: frecuencia de conmutación máx. 2000 Hz, histéresis ≤0.36 mm y repetibilidad 0.2 mm (condiciones constantes).
- Diagnóstico: LED amarillo de estado para validar conmutación durante pruebas y mantenimiento.
Criterio de elección
- Elige esta variante si tu control es PNP y tu lógica espera NO: es la combinación típica cuando quieres que la salida active solo al detectar metal.
- “No enrasado” es una decisión mecánica clave: conviene cuando puedes dejar el frente del sensor libre; si tu diseño obliga a que quede totalmente embebido en metal, normalmente te conviene una variante enrasada/flush.
- Distancia de conmutación para decidir margen: este modelo tiene 4 mm nominal y 3.24 mm segura. En aplicaciones críticas, conviene diseñar usando la distancia segura.
- Si el objetivo no es acero estándar: la ficha incluye factores de reducción por material (aluminio, cobre, inox, etc.). Si tu objetivo es no ferroso, la distancia efectiva puede bajar.
- Conector M12 para reemplazo rápido: útil si quieres estandarizar el cambio del sensor sin rehacer cableado (desconectar/conectar).
Tips de instalación y diagnóstico
- Diseña con la distancia segura: usa 3.24 mm como referencia práctica para estabilidad (no solo la nominal).
- Si el LED conmuta y el PLC no: revisa primero PNP/NPN, NO/NC, referencia 0 V y el pinout del M12 antes de reemplazar el sensor.
- Si cambias el material del objetivo: revalida la detección; los factores de reducción por material impactan el alcance.
- Entorno industrial: si hay lecturas erráticas, revisa rutado de cables y referencia a 0 V (especialmente cerca de contactores/variadores).
💡 Nota técnica:
La hoja de datos indica distancia de conmutación segura: 3.24 mm y factores de reducción por material. Para aplicaciones críticas, confirma el material y la geometría del objetivo.
La hoja de datos indica distancia de conmutación segura: 3.24 mm y factores de reducción por material. Para aplicaciones críticas, confirma el material y la geometría del objetivo.
Especificaciones Técnicas (SIEN-M12NB-PS-S-L)
| Número de artículo / parte | 150411 |
|---|---|
| Conforme a la norma | EN 60947-5-2 |
| Símbolo | 00991701 |
| Certificación | RCM; c UL us - Listed (OL) |
| Marcado CE | Según Directiva de máquinas CEM de la UE; Según la Directiva RoHS de la UE |
| Marcado UKCA | Conforme a la normativa británica sobre CEM (UK-E); Conforme a la normativa RoHS del Reino Unido (UK-R) |
| Distancia de conmutación nominal | 4 mm |
| Distancia de conmutación segura | 3.24 mm |
| Factores de reducción | Aluminio 0.5; Acero inoxidable 18/8 0.9; Cobre 0.5; Latón 0.6; Acero St 37 1.0 |
| Salida | PNP |
| Función del elemento de conmutación | Normalmente abierto (NO) |
| Histéresis | ≤0.36 mm |
| Frecuencia de conmutación máx. | 2000 Hz |
| Precisión de repetición (condiciones constantes) | 0.2 mm |
| Corriente de salida máx. | 200 mA |
| Caída de tensión | ≤2 V |
| Circuito protector inductivo | Integrada |
| Resistencia a cortocircuitos | Pulsante |
| Margen de tensiones de servicio (DC) | 10 V … 30 V |
| Ondulación residual | ±10% |
| Corriente sin carga | ≤10 mA |
| Protección contra inversión de polaridad | Para todas las conexiones eléctricas |
| Conexión eléctrica | Conector |
| Técnica de conexión | M12x1, codificación A según EN 61076-2-101 |
| Contactos / hilos | 4 |
| Tamaño / rosca | M12x1 |
| Tipo de fijación | Con contratuerca |
| Tipo de montaje | No enrasado |
| Temperatura ambiente | -25 °C … 70 °C |
| Temperatura (tendido móvil) | -5 °C … 70 °C |
| Grado de protección | IP65 / IP67 |
| Peso del producto | 25 g |
| Material del cuerpo | PBTP, niquelado |
| Indicación de estado | LED amarillo |
| CRC | 2 - riesgo de corrosión moderado |
| Conformidad PWIS | VDMA24364-B2-L |
| Selección (info adicional) | Sensor con distancia de conmutación normal; salida eléctrica PNP; ejecución estándar |
Preguntas frecuentes
| ¿Cómo cotizo el SIEN-M12NB-PS-S-L Festo? | Envíanos cantidad y aplicación, y confirma si tu entrada/PLC es PNP o NPN y si tu lógica requiere NO o NC. Con eso validamos compatibilidad, disponibilidad y entrega al cotizar. |
|---|---|
| ¿Qué debo validar para no equivocarme de variante? | Confirma: salida PNP, función NO, alimentación 10–30 V DC, montaje no enrasado y conexión M12 A-coding (4 contactos). |
| ¿Por qué mi distancia real puede ser menor a 4 mm? | La ficha indica factores de reducción por material (aluminio, cobre, inox, etc.). Si el objetivo no es acero estándar o cambia la geometría, el alcance efectivo disminuye; en aplicaciones críticas usa la distancia segura (3.24 mm) como referencia. |
150411
Ficha técnica
- Tipo de componente
- Sensor Inductivo Cilíndrico
- Familia
- Serie SIEN
- Voltaje
- 10 ... 30V CD
- Tipo montaje
- Sin enrasar
- Distancia de detección
- 4 mm
- Tipo de Conexión
- M12, 3 pines
- Diámetro / Tamaño de Rosca
- M12
- Tipo de salida
- PNP Normalmente abierto
- Grado de protección
- IP65
IP67
