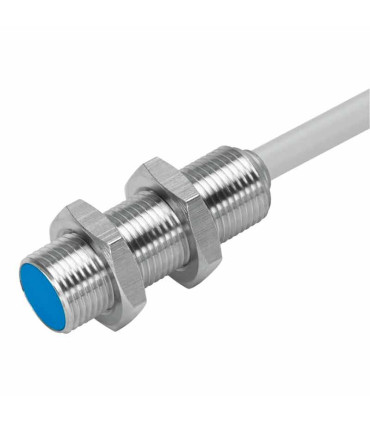

SIEN-M12B-PS-K-L – Sensor de proximidad inductivo M12 con cable 2.5 m (PNP/NO) | Festo
Sensor de proximidad inductivo cilíndrico M12 Festo SIEN-M12B-PS-K-L para detección de objetivos metálicos en automatización y mantenimiento. Variante PNP normalmente abierto (NO) con conexión por cable 2.5 m (extremo abierto, 3 hilos).
- Compatibilidad guiada: confirmamos salida (PNP/NPN), lógica (NO/NC) y tipo de conexión (cable/conector) antes de surtir.
- Reposición sin errores: checklist práctico para evitar seleccionar “la variante equivocada” en PLC o cableado.
- Enfoque industrial: tips de montaje y diagnóstico para acelerar arranques y mantenimientos.
¿Necesitas confirmar disponibilidad y entrega?
Cotiza el modelo SIEN-M12B-PS-K-L y te confirmamos tiempo y suministro.
Cotiza el modelo SIEN-M12B-PS-K-L y te confirmamos tiempo y suministro.
Referencia:
150402
Marca:
Me gusta0
Añadir a comparar0
Agregar a lista de deseos
SIEN-M12B-PS-K-L: Análisis Técnico y Guía de Selección
Qué es y para qué sirve: Sensor de proximidad inductivo M12 para detectar objetivos metálicos (presencia/ausencia, posicionamiento y detección sin contacto) en automatización y mantenimiento. Esta variante es salida PNP con función normalmente abierto (NO) y conexión por cable 2.5 m (extremo abierto, 3 hilos).
Somos Distribuidor Oficial en México para cotización y soporte. Disponibilidad y entrega se confirman al cotizar.
Qué validar para compatibilidad
- Salida: este modelo es PNP. Confirma que tu entrada/PLC está diseñada para PNP (para evitar “no lee señal” aunque el sensor conmute).
- Lógica: es NO (normalmente abierto). Si tu lógica requiere NC, conviene la variante NC para no invertir señales.
- Alimentación: 10…30 V DC y ondulación residual ±10%. Verifica referencia 0 V correcta y caída de tensión en la línea.
- Carga/entrada: considera 200 mA máx. y caída de tensión ≤2 V para evitar lecturas erráticas.
- Conexión (cable 3 hilos, extremo abierto): confirma tu estándar de cableado y el común 0 V con el control antes de instalar.
- Montaje mecánico: rosca M12x1, instalación a ras (flush) con contratuerca; revisa espacio, posición y metal alrededor del frente del sensor.
- Ambiente: IP65/IP67 y rango térmico -25…70 °C (tendido móvil: -5…70 °C). Considera humedad, polvo, vibración y rutado de cables.
Atributos verificables del modelo (útiles para justificar la elección)
- Norma: conforme a EN 60947-5-2.
- Protecciones integradas: circuito protector inductivo integrado, resistencia a cortocircuitos pulsante y protección contra inversión de polaridad (todas las conexiones).
- Diagnóstico en campo: LED amarillo de estado para confirmar conmutación durante instalación/mantenimiento.
- Respuesta rápida: frecuencia de conmutación máx. 3000 Hz, con histéresis ≤0.18 mm y repetibilidad 0.1 mm (condiciones constantes).
Criterio de elección
- Elige esta variante si tu control es PNP y tu lógica espera NO: es la combinación típica para que la salida active al detectar metal.
- Si el cliente pide “M12 a ras”: este modelo es flush (a ras). Si el diseño es “no enrasado” o requiere mayor separación al metal cercano, conviene revisar otra variante.
- Define el margen por distancia: la distancia nominal es 2 mm y la segura 1.62 mm. Para aplicaciones críticas, diseña usando la distancia segura.
- Cable 2.5 m (extremo abierto): conviene si vas directo a bornera/PLC, necesitas longitud sin empalmes y quieres evitar conectores en zonas con vibración o espacio limitado.
- Material del objetivo cambia el alcance: aluminio/cobre/inox reducen la distancia efectiva; la ficha incluye factores de reducción por material.
Tips de instalación y diagnóstico
- Diseña con la distancia segura: toma 1.62 mm como referencia práctica para estabilidad (no solo la nominal).
- Si el LED conmuta y el PLC no: revisa primero PNP/NPN, NO/NC, referencia 0 V y el cableado (3 hilos) antes de cambiar el sensor.
- Evita falsos disparos: cuida rutado del cable lejos de contactores/variadores y asegura una buena referencia a 0 V.
- Objetivo real manda: si cambia material o geometría del metal, revalida la detección (factores de reducción).
💡 Nota técnica:
Para minimizar fallas en producción, diseña la aplicación usando la distancia segura (1.62 mm) y valida el material real del objetivo (metales no ferrosos reducen el alcance).
Para minimizar fallas en producción, diseña la aplicación usando la distancia segura (1.62 mm) y valida el material real del objetivo (metales no ferrosos reducen el alcance).
Especificaciones Técnicas (SIEN-M12B-PS-K-L)
| Número de artículo / parte | 150402 |
|---|---|
| Conforme a la norma | EN 60947-5-2 |
| Símbolo | 00991702 |
| Certificación | RCM; c UL us - Listed (OL) |
| Marcado CE | Según Directiva de máquinas CEM de la UE; Según la Directiva RoHS de la UE |
| Marcado UKCA | Conforme a normativa británica sobre CEM (UK-E); Conforme a normativa RoHS del Reino Unido (UK-R) |
| Distancia de conmutación nominal | 2 mm |
| Distancia de conmutación segura | 1.62 mm |
| Factores de reducción | Aluminio 0.4; Acero inoxidable 18/8 0.6; Cobre 0.3; Latón 0.5; Acero St 37 1.0 |
| Temperatura ambiente | -25 °C … 70 °C |
| Precisión de repetición (condiciones constantes) | 0.1 mm |
| Salida | PNP |
| Función del elemento de conmutación | Normalmente abierto (NO) |
| Histéresis | ≤0.18 mm |
| Frecuencia de conmutación máx. | 3000 Hz |
| Corriente de salida máx. | 200 mA |
| Caída de tensión | ≤2 V |
| Circuito protector inductivo | Integrada |
| Resistencia a cortocircuitos | Pulsante |
| Margen de tensiones de servicio (DC) | 10 V … 30 V |
| Ondulación residual | ±10% |
| Corriente sin carga | ≤10 mA |
| Protección contra inversión de polaridad | Para todas las conexiones eléctricas |
| Conexión eléctrica | Cable |
| Técnica de conexión | Extremo abierto |
| Contactos / hilos | 3 |
| Longitud del cable | 2.5 m |
| Material cubierta de cable | TPE-U (PUR) |
| Tamaño / rosca | M12x1 |
| Tipo de fijación | Con contratuerca |
| Tipo de montaje | A ras (flush) |
| Peso del producto | 110 g |
| Material del cuerpo | PBTP, niquelado |
| Indicación de estado | LED amarillo |
| Temperatura (tendido móvil) | -5 °C … 70 °C |
| Grado de protección | IP65 / IP67 |
| Clase de resistencia a la corrosión | CRC 2 - riesgo de corrosión moderado |
| Conformidad PWIS | VDMA24364-B2-L |
| Selección (info adicional) | Sensor con distancia de conmutación normal; salida eléctrica PNP; ejecución estándar |
Preguntas frecuentes
| ¿Cómo cotizo el SIEN-M12B-PS-K-L Festo? | Envíanos cantidad y aplicación, y confirma si tu entrada/PLC es PNP o NPN y si tu lógica requiere NO o NC. Con eso validamos compatibilidad, disponibilidad y entrega al cotizar. |
|---|---|
| ¿Qué debo validar para no equivocarme de variante? | Confirma: salida PNP, función NO, alimentación 10–30 V DC, montaje M12 a ras (flush) y conexión por cable 2.5 m (3 hilos, extremo abierto). |
| ¿Por qué mi distancia real puede ser menor a 2 mm? | Porque el alcance depende del material del objetivo: la ficha indica factores de reducción (aluminio, cobre e inox reducen el alcance). Para estabilidad usa la distancia segura (1.62 mm) como referencia y valida el material real del metal. |
150402
Ficha técnica
- Tipo de componente
- Sensor Inductivo Cilíndrico
- Familia
- Serie SIEN
- Voltaje
- 10 ... 30V CD
- Tipo montaje
- Enrasado
- Distancia de detección
- 2 mm
- Tipo de Conexión
- Cable integrado
- Diámetro / Tamaño de Rosca
- M12
- Tipo de salida
- PNP Normalmente abierto
- Longitud del cable
- 2.5 m
- Grado de protección
- IP65
IP67
