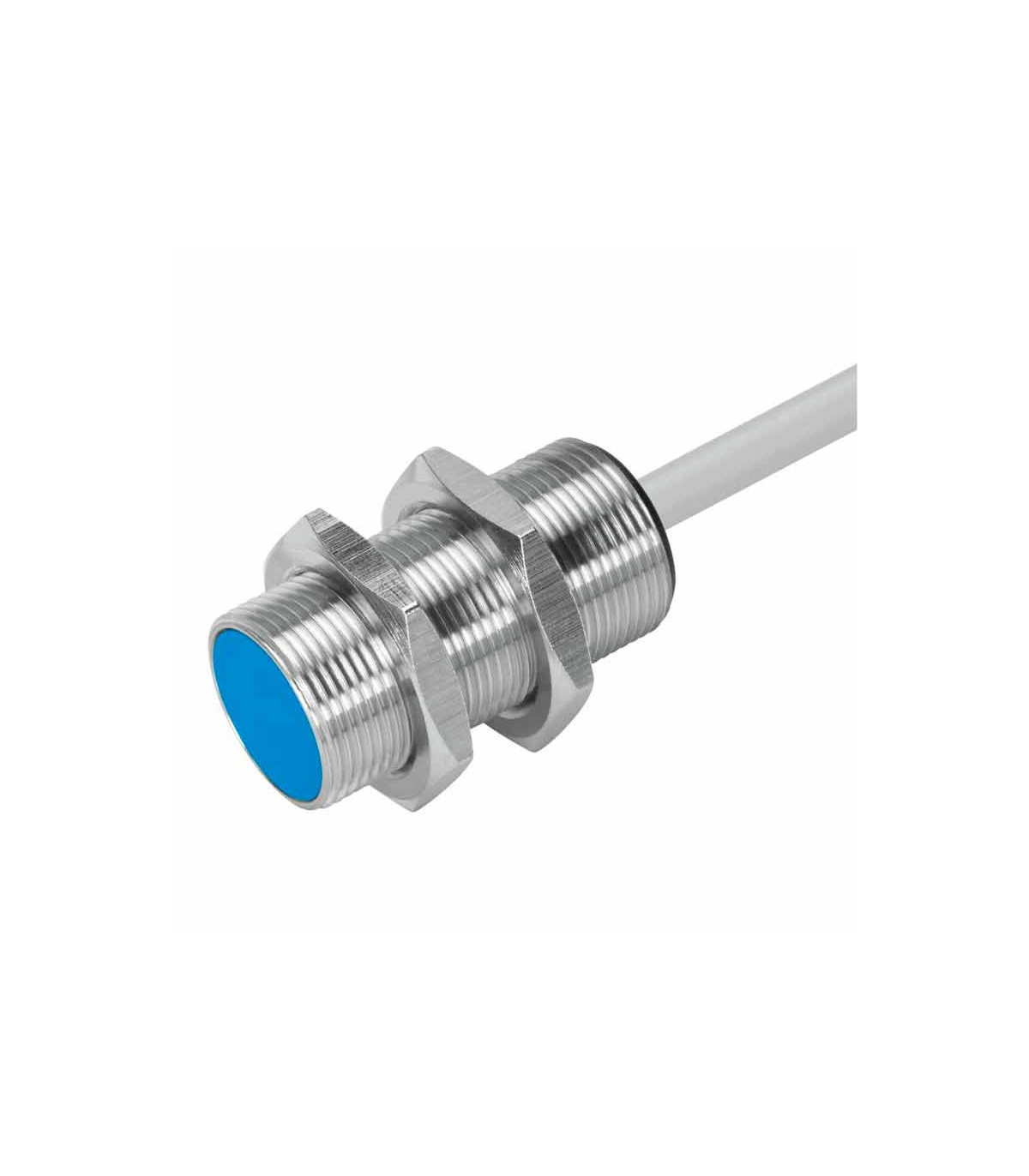

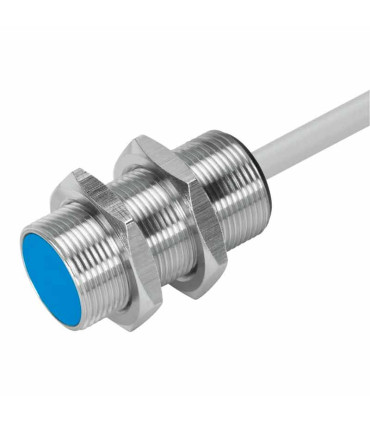

SIEN-M18B-PS-K-L – Sensor de proximidad inductivo M18 con cable 2.5 m (PNP/NO) | Festo
Sensor de proximidad inductivo cilíndrico M18 Festo SIEN-M18B-PS-K-L para detección de objetivos metálicos en automatización y mantenimiento. Variante PNP normalmente abierto (NO) con conexión por cable 2.5 m (extremo abierto, 3 hilos).
- Compatibilidad guiada: confirmamos salida (PNP/NPN), lógica (NO/NC) y tipo de conexión (cable/conector) antes de surtir.
- Selección más segura: criterio de elección + tips para evitar señales invertidas o “no lee” en el PLC.
- Enfoque mantenimiento: pensado para reposición rápida del modelo correcto y menos paros por error de variante.
¿Necesitas confirmar disponibilidad y entrega?
Cotiza el modelo SIEN-M18B-PS-K-L y te confirmamos tiempo y suministro.
Cotiza el modelo SIEN-M18B-PS-K-L y te confirmamos tiempo y suministro.
Referencia:
150418
Marca:
Me gusta0
Añadir a comparar0
Agregar a lista de deseos
SIEN-M18B-PS-K-L: Análisis Técnico y Guía de Selección

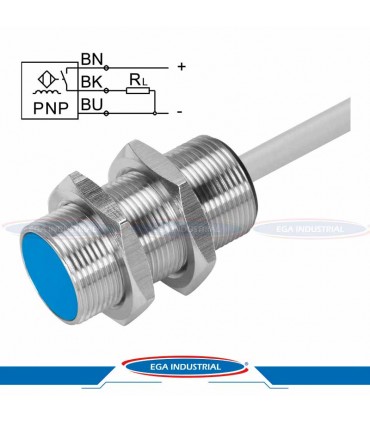

Qué es y para qué sirve: Sensor de proximidad inductivo M18 para detectar presencia de objetivos metálicos (presencia/ausencia, posicionamiento, detección sin contacto) en automatización y mantenimiento. Esta variante es salida PNP con función normalmente abierto (NO) y conexión por cable 2.5 m (extremo abierto, 3 hilos).
Somos Distribuidor Oficial en México para cotización y soporte. Disponibilidad y entrega se confirman al cotizar.
Qué validar para compatibilidad
- Salida: este modelo es PNP. Confirma que tu PLC/entrada está diseñada para PNP (si es NPN, aunque el sensor conmute, el PLC puede no interpretarlo).
- Lógica: es NO (normalmente abierto). Si tu aplicación requiere NC, conviene la variante NC para no invertir la señal.
- Alimentación: 10…30 V DC y ondulación residual ±20%. Asegura una referencia 0 V estable para evitar lecturas erráticas.
- Carga/entrada: considera 200 mA máx. y caída de tensión 2 V.

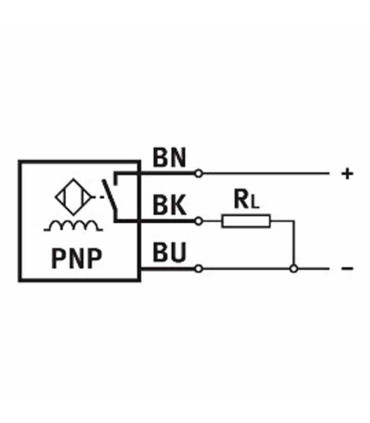

- Conexión (cable, 3 hilos, extremo abierto): ideal si vas directo a bornera/PLC. Confirma el estándar de cableado en tu planta y el común 0 V antes de instalar.
- Montaje mecánico: rosca M18x1 con contratuerca; respeta el par de apriete 20 Nm para fijación segura.
- Tipo de montaje: a ras (flush). Si el sensor va embebido en soporte metálico, esta ejecución suele ser la adecuada; valida geometría y metal cercano para estabilidad.
- Ambiente: IP67 y temperatura -25…70 °C (tendido móvil: -5…70 °C).
Atributos verificables del modelo (útiles para justificar la elección)
- Norma: conforme a EN 60947-5-2.
- Protecciones integradas: protección contra inversión de polaridad (todas las conexiones) y resistencia a cortocircuitos pulsante.
- Diagnóstico en campo: LED amarillo para confirmar conmutación durante instalación y mantenimiento.
- Respuesta rápida: frecuencia de conmutación máx. 2000 Hz con histéresis ≤0.55 mm y repetibilidad 0.25 mm.
Criterio de elección
- Elige esta variante si tu control es PNP y tu lógica espera NO: configuración típica cuando quieres que la salida active al detectar metal.
- Si tu aplicación exige margen real: distancia nominal 5 mm y segura 4.05 mm. En aplicaciones críticas diseña con la distancia segura, no solo con la nominal.
- Cable 2.5 m (extremo abierto): conviene cuando vas directo al gabinete/bornera, quieres evitar conectores o necesitas longitud sin empalmes.
- Montaje a ras (flush): útil cuando el sensor se integra en un soporte y necesitas que quede embebido; si el diseño requiere “no enrasado” o mayor separación del metal cercano, revisa otra variante.
- Material del objetivo: aluminio/cobre/inox reducen el alcance (factores de reducción en ficha). Si el objetivo no es acero estándar, la distancia efectiva puede bajar.
Tips de instalación y diagnóstico
- Diseña con la distancia segura: usa 4.05 mm como referencia práctica para estabilidad (no solo 5 mm).
- Si el LED conmuta y el PLC no “lee”: revisa primero PNP/NPN, NO/NC, referencia 0 V y continuidad del cableado (3 hilos) antes de reemplazar.
- Si cambias el material del objetivo: revalida la detección: los factores de reducción pueden cambiar el punto real de conmutación.
- Ruido eléctrico: si hay variadores/contactores cerca, cuida rutado del cable y tierras/referencias para evitar disparos erráticos.
💡 Nota técnica:
Para minimizar fallas en producción, diseña usando la distancia segura (4.05 mm) y valida el material real del objetivo (metales no ferrosos reducen el alcance).
Para minimizar fallas en producción, diseña usando la distancia segura (4.05 mm) y valida el material real del objetivo (metales no ferrosos reducen el alcance).
Especificaciones Técnicas (SIEN-M18B-PS-K-L)
| Número de artículo / parte | 150418 |
|---|---|
| Conforme a la norma | EN 60947-5-2 |
| Símbolo | 00991702 |
| Certificación | RCM; c UL us - Listed (OL) |
| Marcado CE | Según Directiva de máquinas CEM de la UE; Según la Directiva RoHS de la UE |
| Marcado UKCA | Conforme a normativa británica CEM (UK-E); Conforme a RoHS Reino Unido (UK-R) |
| Conformidad RoHS | Conformidad con la Directiva RoHS |
| Distancia de conmutación nominal | 5 mm |
| Distancia de conmutación segura | 4.05 mm |
| Factores de reducción | Aluminio 0.4; Acero inoxidable 18/8 0.8; Cobre 0.4; Latón 0.5; Acero St 37 1.0 |
| Temperatura ambiente | -25 °C … 70 °C |
| Precisión de repetición | 0.25 mm |
| Salida | PNP |
| Función del elemento de conmutación | Normalmente abierto (NO) |
| Histéresis | ≤0.55 mm |
| Frecuencia de conmutación máx. | 2000 Hz |
| Corriente de salida máx. | 200 mA |
| Caída de tensión | 2 V |
| Resistencia a cortocircuitos | Pulsante |
| Margen de tensiones de servicio (DC) | 10 V … 30 V |
| Ondulación residual | ±20% |
| Corriente sin carga | ≤10 mA |
| Protección contra inversión de polaridad | Para todas las conexiones eléctricas |
| Conexión eléctrica | Cable |
| Técnica de conexión | Extremo abierto |
| Contactos / hilos | 3 |
| Longitud del cable | 2.5 m |
| Material de la cubierta del cable | TPE-U (PUR) |
| Tamaño / rosca | M18x1 |
| Tipo de fijación | Con contratuerca |
| Par de apriete | 20 Nm |
| Tipo de montaje | A ras (flush) |
| Peso del producto | 108 g |
| Material del cuerpo | PBTP, niquelado |
| Indicación del estado de conmutación | Diodo emisor de luz amarillo |
| Temperatura (tendido móvil) | -5 °C … 70 °C |
| Grado de protección | IP67 |
| Conformidad PWIS | VDMA24364-B2-L |
| Grado de ensuciamiento | 3 |
| Selección (info adicional) | Sensor con distancia de conmutación normal; salida eléctrica PNP; ejecución estándar |
Preguntas frecuentes
| ¿Cómo cotizo el SIEN-M18B-PS-K-L Festo? | Envíanos cantidad y aplicación, y confirma si tu entrada/PLC es PNP o NPN y si tu lógica requiere NO o NC. Con eso validamos compatibilidad, disponibilidad y entrega al cotizar. |
|---|---|
| ¿Qué debo validar para no equivocarme de variante? | Confirma: salida PNP, función NO, alimentación 10–30 V DC, rosca M18x1, montaje a ras (flush) y conexión por cable 2.5 m (3 hilos, extremo abierto). |
| ¿Por qué mi distancia real puede ser menor a 5 mm? | Porque el alcance depende del material del objetivo: la ficha indica factores de reducción (aluminio, cobre e inox reducen el alcance). Para estabilidad usa la distancia segura (4.05 mm) como referencia y valida el material real del metal. |
150418
Ficha técnica
- Tipo de componente
- Sensor Inductivo Cilíndrico
- Familia
- Serie SIEN
- Voltaje
- 10 ... 30V CD
- Tipo montaje
- Enrasado
- Tipo de Conexión
- Cable integrado
- Diámetro / Tamaño de Rosca
- M18
- Tipo de salida
- PNP Normalmente abierto
- Longitud del cable
- 2.5 m
