SIEN-M8B-PS-K-L – Sensor de proximidad inductivo M8 con cable 2.5 m (PNP/NO) | Festo

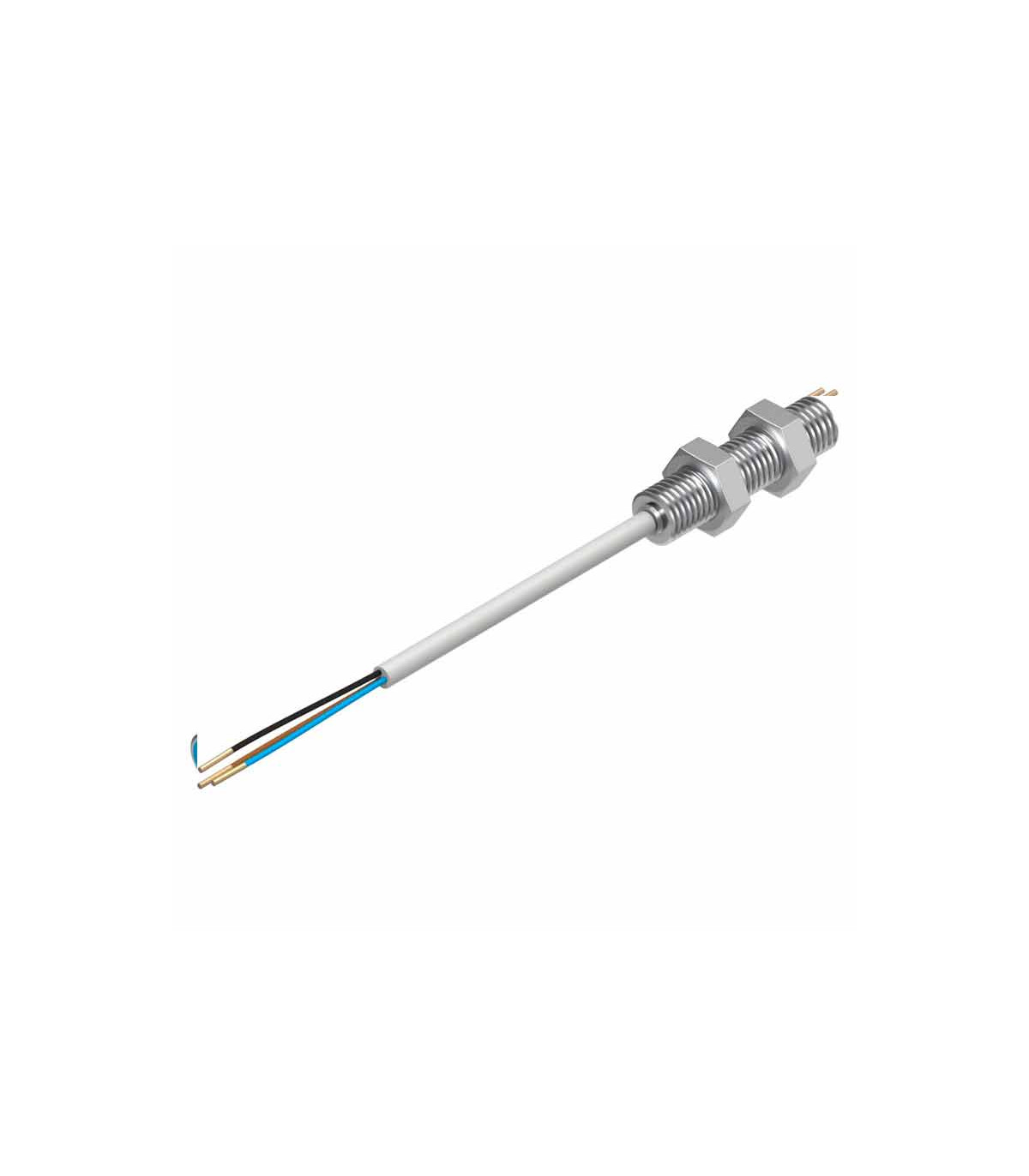

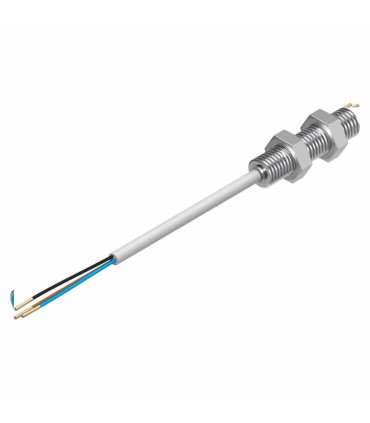

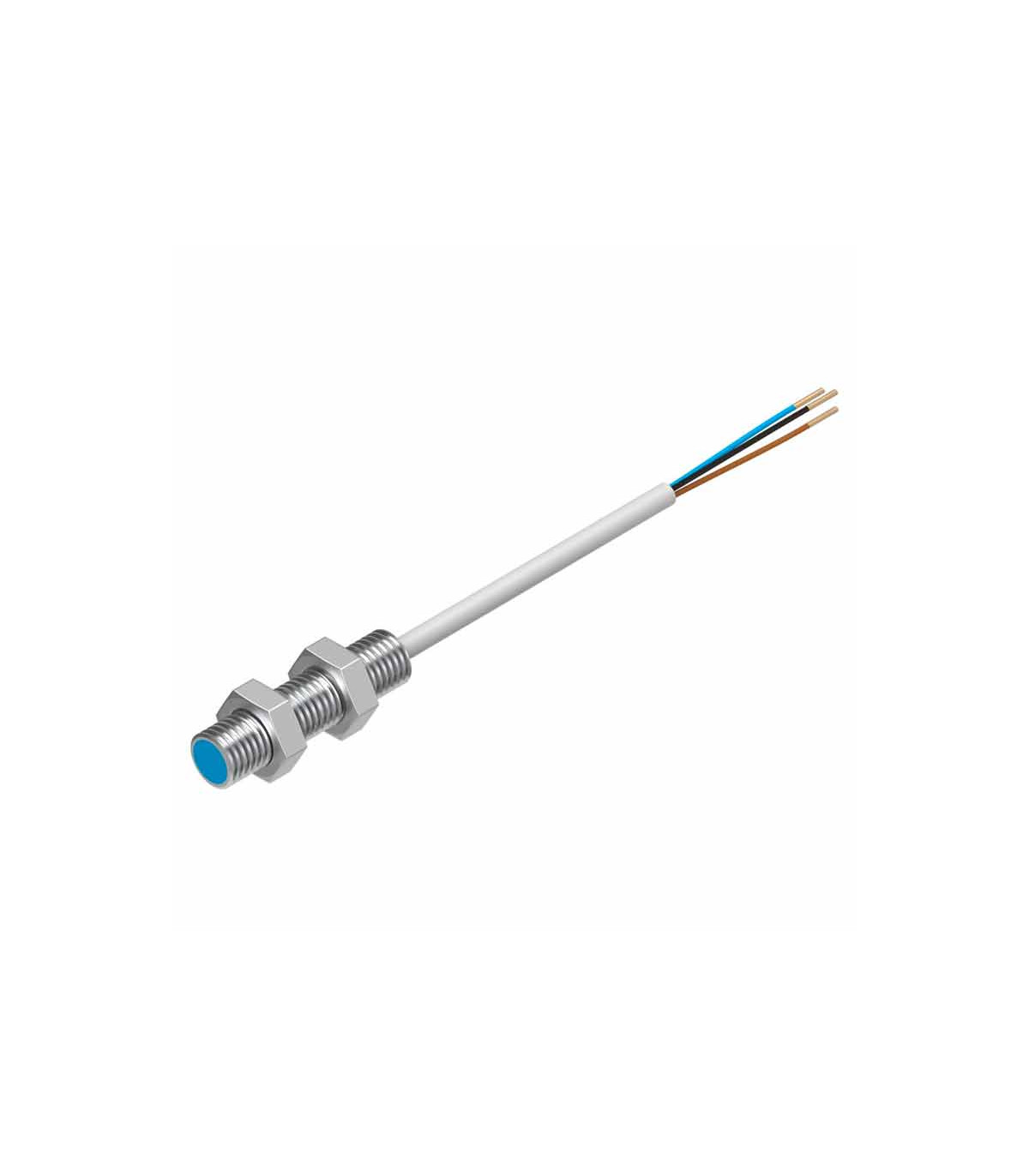

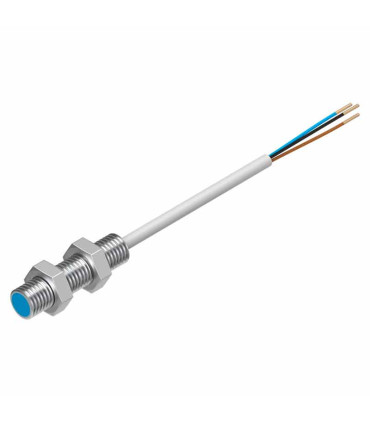

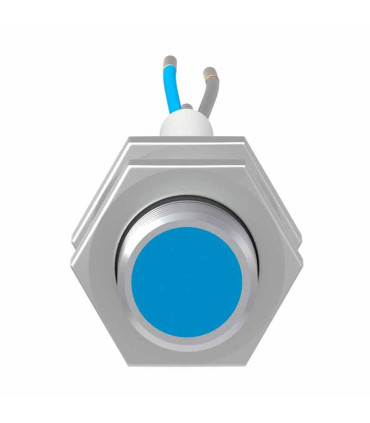

Sensor de proximidad inductivo cilíndrico M8 Festo SIEN-M8B-PS-K-L para detección de objetivos metálicos en automatización y mantenimiento. Variante PNP normalmente abierto (NO) con conexión por cable 2.5 m (extremo abierto, 3 hilos).
- Compatibilidad guiada: confirmamos salida (PNP/NPN), lógica (NO/NC) y tipo de conexión (cable/conector) antes de surtir.
- Selección sin errores: criterio de elección + tips para evitar señales invertidas o “no lee” en el PLC.
- Diagnóstico rápido: LED de estado y recomendaciones prácticas para instalación/mantenimiento.
¿Necesitas confirmar disponibilidad y entrega?
Cotiza el modelo SIEN-M8B-PS-K-L y te confirmamos tiempo y suministro.
Cotiza el modelo SIEN-M8B-PS-K-L y te confirmamos tiempo y suministro.
Referencia:
150386
Marca:
Me gusta0
Añadir a comparar0
Agregar a lista de deseos
SIEN-M8B-PS-K-L: Análisis Técnico y Guía de Selección
Qué es y para qué sirve: Sensor de proximidad inductivo M8 para detectar presencia de objetivos metálicos (presencia/ausencia, posicionamiento y detección sin contacto) en automatización y mantenimiento. Esta variante es salida PNP con función normalmente abierto (NO) y conexión por cable 2.5 m (extremo abierto, 3 hilos).
Somos Distribuidor Oficial en México para cotización y soporte. Disponibilidad y entrega se confirman al cotizar.
Qué validar para compatibilidad
- Salida: este modelo es PNP. Confirma que tu PLC/entrada está diseñada para PNP (si tu sistema es NPN, puede no interpretar la señal aunque el sensor conmute).
- Lógica: es NO (normalmente abierto). Si tu lógica requiere NC, conviene la variante NC para no invertir señales.
- Alimentación: 10…30 V DC con ondulación residual ±10%. Asegura referencia 0 V estable para evitar lecturas erráticas.
- Carga/entrada: considera 200 mA máx. y caída de tensión 2 V.

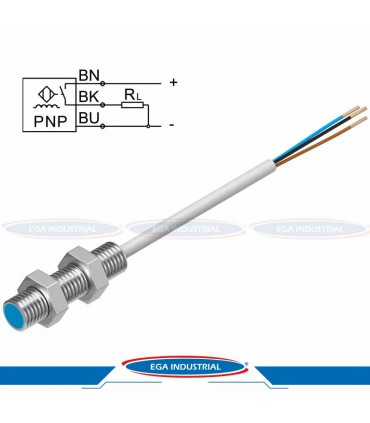

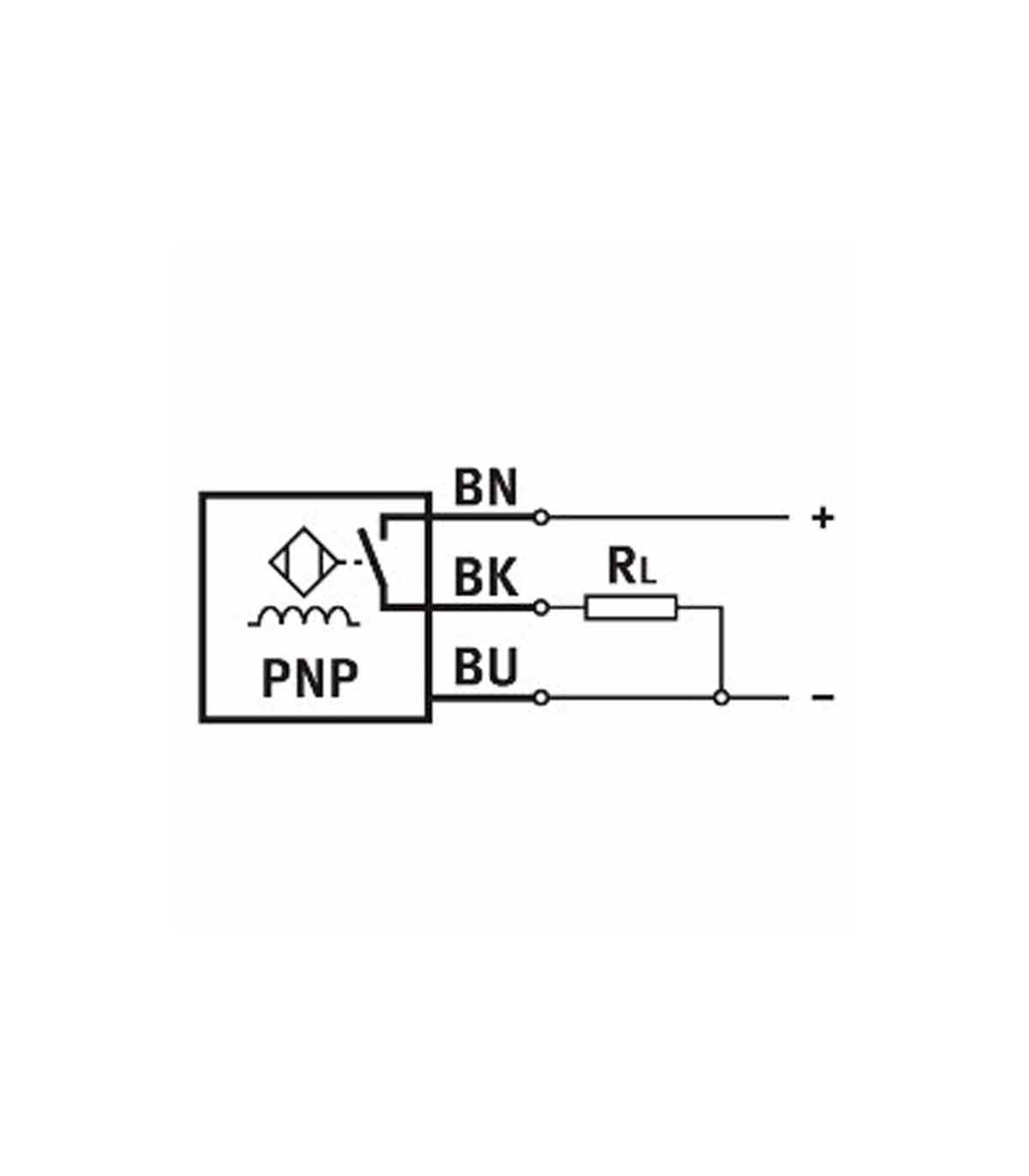

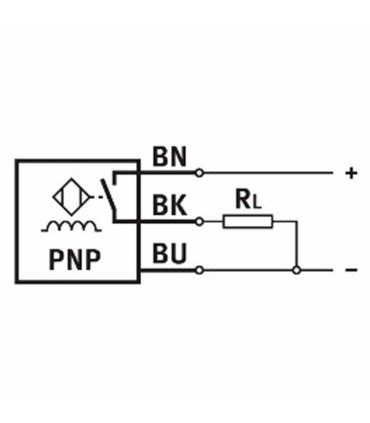

- Conexión (cable 3 hilos, extremo abierto): confirma el estándar de cableado en tu planta y el común 0 V antes de instalar.

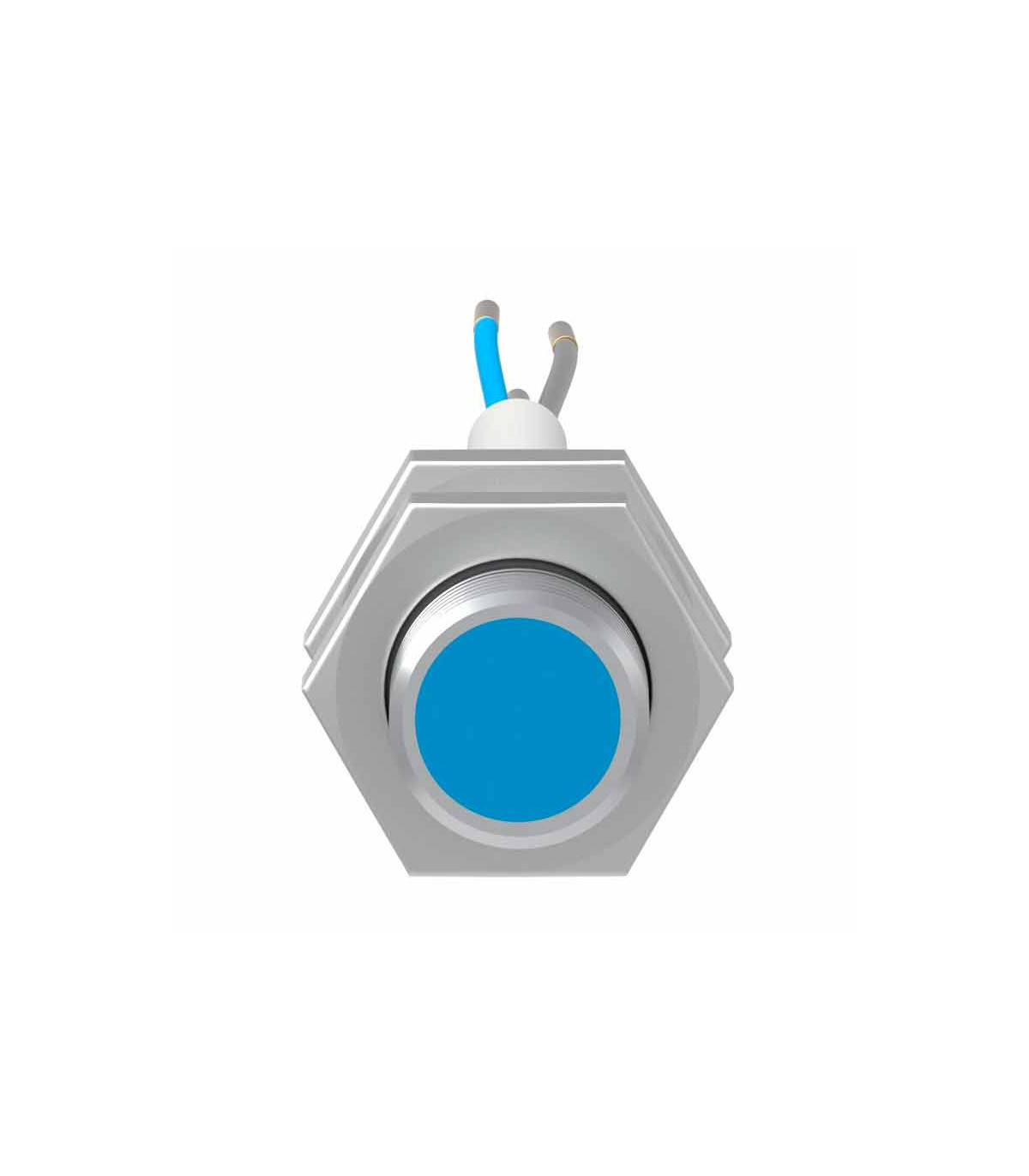

- Montaje mecánico: rosca M8x1 con contratuerca y montaje a ras (flush).
- Ambiente: IP65/IP67 y temperatura -25…70 °C (tendido móvil: -5…70 °C).
Atributos verificables del modelo (útiles para justificar la elección)
- Norma: conforme a EN 60947-5-2.
- Protecciones integradas: circuito protector inductivo integrado, resistencia a cortocircuitos pulsante y protección contra inversión de polaridad (todas las conexiones).
- Rendimiento: frecuencia de conmutación máx. 5000 Hz, histéresis 0.07 mm y repetibilidad 0.07 mm (condiciones constantes).
- Diagnóstico: LED amarillo de estado para validar conmutación durante pruebas y mantenimiento.
Criterio de elección
- Elige esta variante si tu control es PNP y tu lógica espera NO: configuración típica para que la salida active al detectar metal.
- Cuando el espacio es crítico: el formato M8 es útil en maquinaria compacta o donde no cabe M12/M18, sin sacrificar señal PNP estándar.
- Define el margen por distancia segura: nominal 1.5 mm y segura 1.21 mm. Para evitar paros por “detección al límite”, diseña con la distancia segura.
- Cable 2.5 m (extremo abierto): conviene si vas directo a bornera/PLC, quieres evitar conectores o necesitas longitud sin empalmes.
- Material del objetivo cambia el alcance: aluminio/cobre/inox reducen la distancia efectiva; la ficha incluye factores de reducción por material.
Tips de instalación y diagnóstico
- Diseña con la distancia segura: usa 1.21 mm como referencia práctica para estabilidad (no solo 1.5 mm).
- Si el LED conmuta y el PLC no “lee”: revisa primero PNP/NPN, NO/NC, referencia 0 V y continuidad del cableado (3 hilos) antes de reemplazar.
- Evita falsos disparos: cuida rutado del cable lejos de contactores/variadores y asegura una buena referencia a 0 V.
- Objetivo real manda: si cambia material o geometría del metal, revalida la detección (factores de reducción).
💡 Nota técnica:
Para minimizar fallas en producción, diseña usando la distancia segura (1.21 mm) y valida el material real del objetivo (metales no ferrosos reducen el alcance).
Para minimizar fallas en producción, diseña usando la distancia segura (1.21 mm) y valida el material real del objetivo (metales no ferrosos reducen el alcance).
Especificaciones Técnicas (SIEN-M8B-PS-K-L)
| Número de artículo / parte | 150386 |
|---|---|
| Conforme a la norma | EN 60947-5-2 |
| Certificación | RCM; c UL us - Listed (OL) |
| Marcado CE | Según Directiva de máquinas CEM de la UE; Según la Directiva RoHS de la UE |
| Marcado UKCA | Conforme a normativa británica sobre CEM (UK-E); Conforme a normativa RoHS del Reino Unido (UK-R) |
| Distancia de conmutación nominal | 1.5 mm |
| Distancia de conmutación segura | 1.21 mm |
| Factores de reducción | Aluminio 0.25; Acero inoxidable 18/8 0.7; Cobre 0.2; Latón 0.35; Acero St 37 1.0 |
| Temperatura ambiente | -25 °C … 70 °C |
| Precisión de repetición (condiciones constantes) | 0.07 mm |
| Salida | PNP |
| Función del elemento de conmutación | Normalmente abierto (NO) |
| Histéresis | 0.07 mm |
| Frecuencia de conmutación máx. | 5000 Hz |
| Corriente de salida máx. | 200 mA |
| Caída de tensión | 2 V |
| Circuito protector inductivo | Integrada |
| Resistencia a cortocircuitos | Pulsante |
| Margen de tensiones de servicio (DC) | 10 V … 30 V |
| Ondulación residual | ±10% |
| Corriente sin carga | 10 mA |
| Protección contra inversión de polaridad | Para todas las conexiones eléctricas |
| Conexión eléctrica | Cable (extremo abierto) |
| Contactos / hilos | 3 |
| Longitud del cable | 2.5 m |
| Material de la cubierta del cable | TPE-U (PUR) |
| Tamaño / rosca | M8x1 |
| Tipo de fijación | Con contratuerca |
| Tipo de montaje | A ras (flush) |
| Peso del producto | 53 g |
| Material del cuerpo | PA; acero inoxidable de alta aleación |
| Indicación del estado | LED amarillo |
| Temperatura (tendido móvil) | -5 °C … 70 °C |
| Grado de protección | IP65 / IP67 |
| Clase de resistencia a la corrosión | CRC 2 - riesgo de corrosión moderado |
| Conformidad PWIS | VDMA24364-B2-L |
| Selección (info adicional) | Sensor con distancia de conmutación normal; salida eléctrica PNP; ejecución estándar |
Preguntas frecuentes
| ¿Cómo cotizo el SIEN-M8B-PS-K-L Festo? | Envíanos cantidad y aplicación, y confirma si tu entrada/PLC es PNP o NPN y si tu lógica requiere NO o NC. Con eso validamos compatibilidad, disponibilidad y entrega al cotizar. |
|---|---|
| ¿Qué debo validar para no equivocarme de variante? | Confirma: salida PNP, función NO, alimentación 10–30 V DC, rosca M8x1, montaje a ras (flush) y conexión por cable 2.5 m (3 hilos, extremo abierto). |
| ¿Por qué mi distancia real puede ser menor a 1.5 mm? | Porque el alcance depende del material del objetivo: la ficha indica factores de reducción (aluminio, cobre e inox reducen el alcance). Para estabilidad usa la distancia segura (1.21 mm) como referencia y valida el material real del metal. |
150386
Ficha técnica
- Tipo de componente
- Sensor Inductivo Cilíndrico
- Familia
- Serie SIEN
- Voltaje
- 10 ... 30V CD
- Tipo montaje
- Enrasado
- Material de construcción
- Metal
- Distancia de detección
- 1.5 mm
- Tipo de Conexión
- Cable integrado
- Tipo de salida
- PNP Normalmente abierto
- Longitud del cable
- 2.5 m
