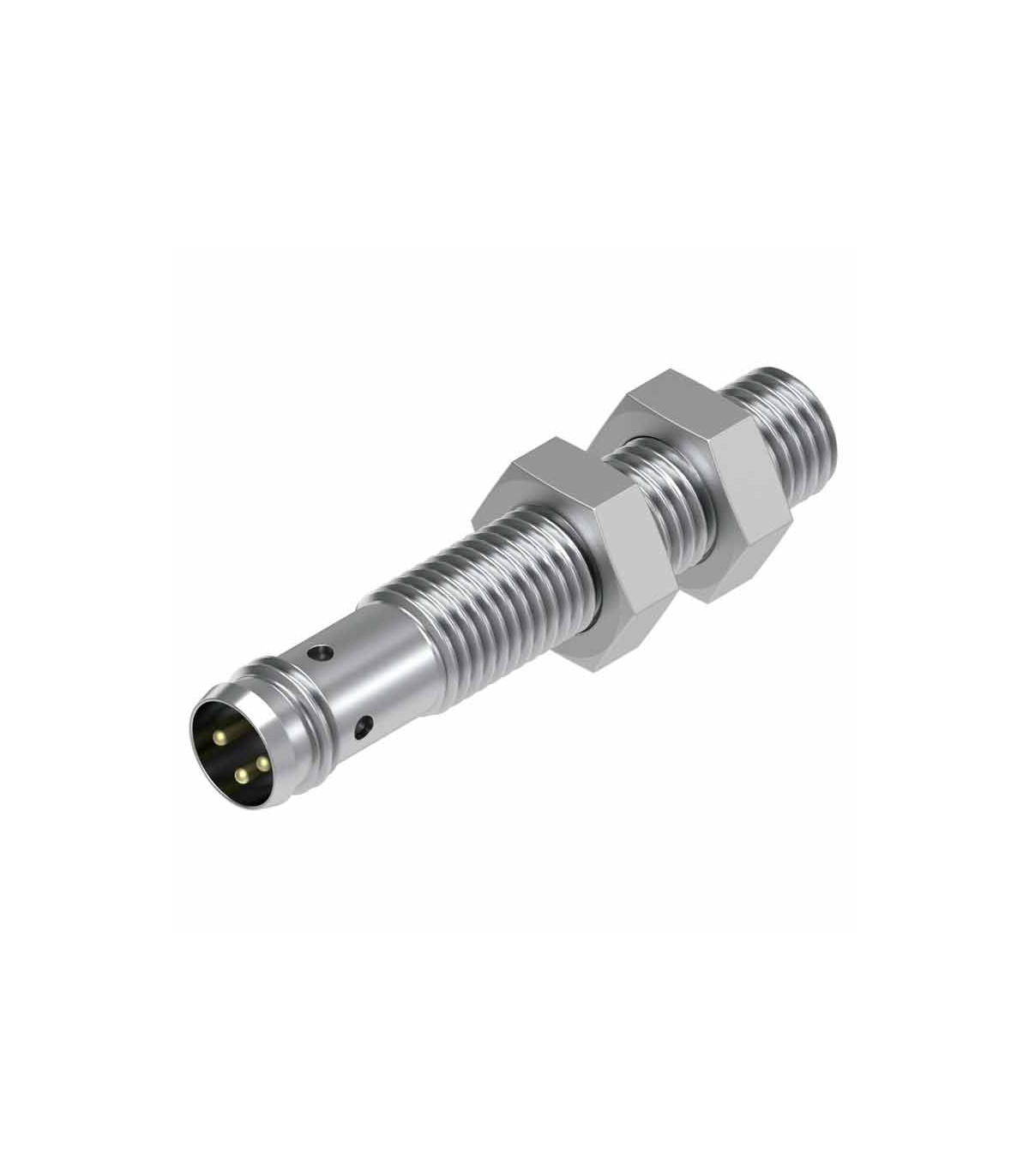

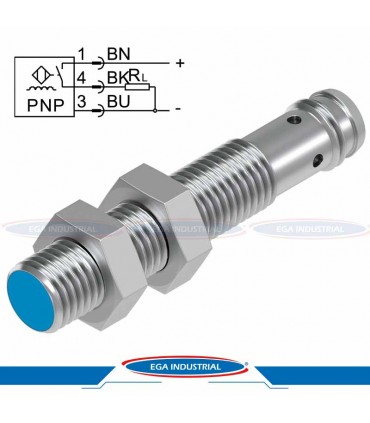

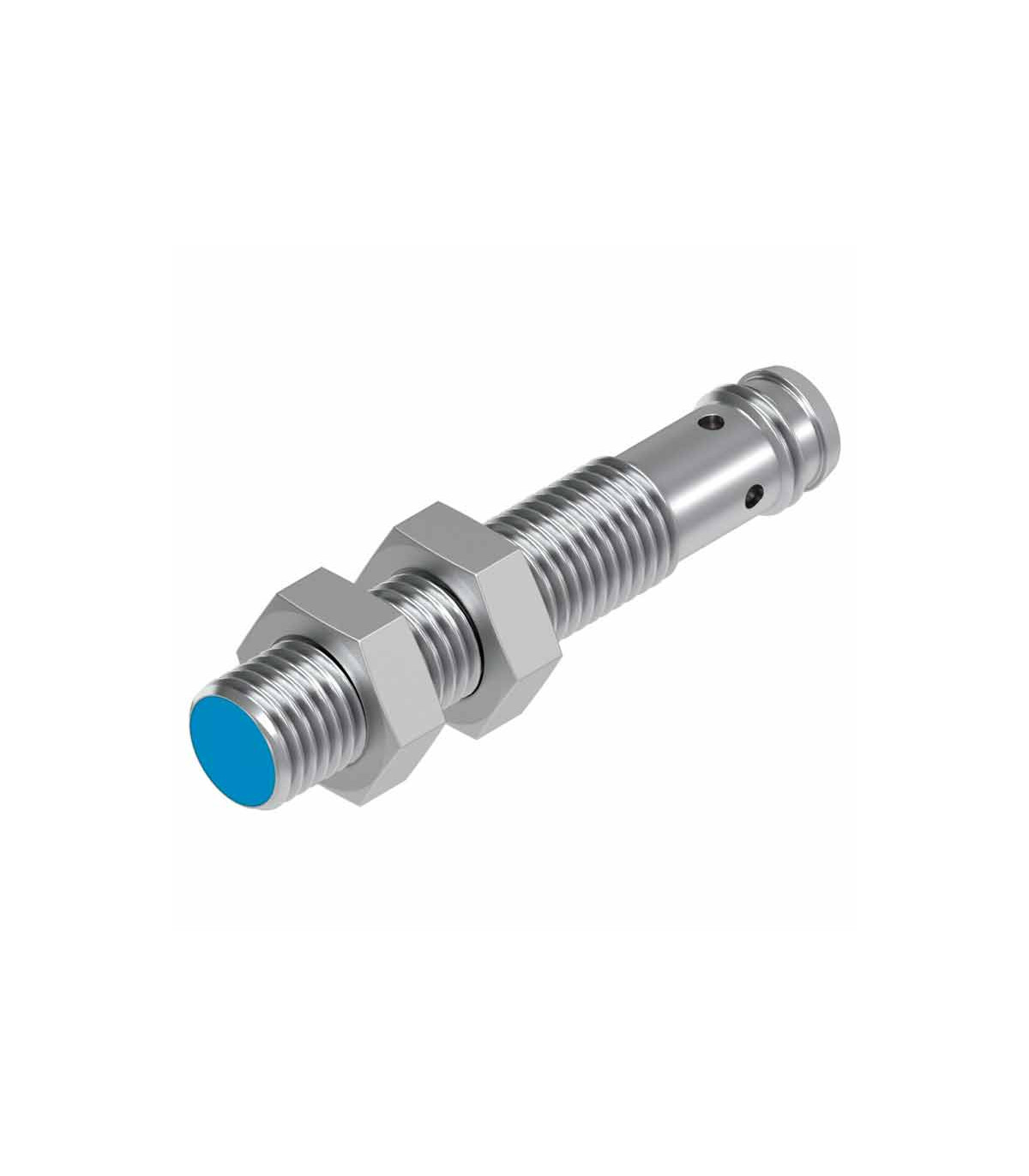

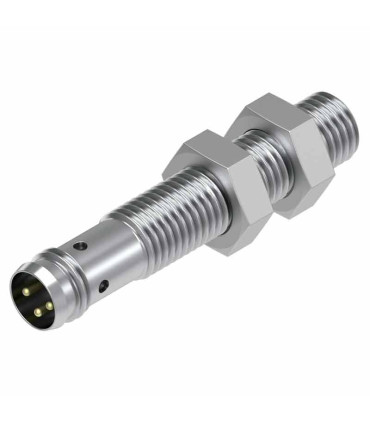

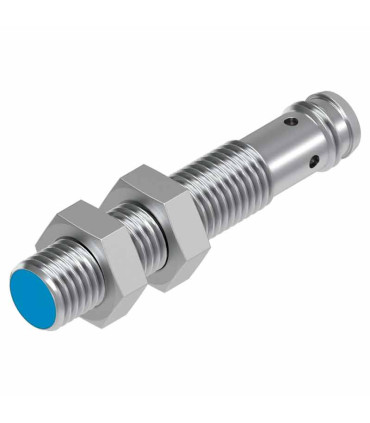

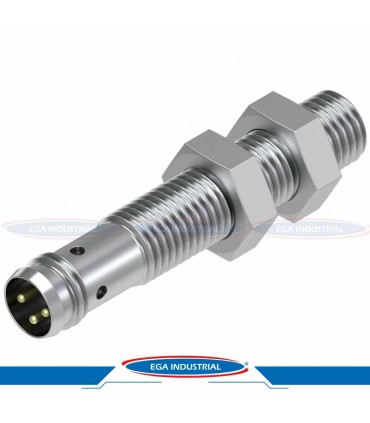

SIEN-M8B-PS-S-L – Sensor de proximidad inductivo M8 con conector M8 (PNP/NO) | Festo
Sensor de proximidad inductivo cilíndrico M8 Festo SIEN-M8B-PS-S-L para detección de objetivos metálicos en automatización y mantenimiento. Variante PNP normalmente abierto (NO) con conexión por conector M8 (codificación A, 3 contactos).
- Compatibilidad guiada: confirmamos salida (PNP/NPN), lógica (NO/NC), montaje a ras y tipo de conector antes de surtir.
- Selección más segura: criterio de elección + tips prácticos para que el cliente sepa si está eligiendo la variante correcta.
- Diferencial EGA: Programa EGA Cero Error (validación documentada para reducir compras equivocadas y retrabajos).
¿Necesitas confirmar disponibilidad y entrega?
Cotiza el modelo SIEN-M8B-PS-S-L y te confirmamos tiempo y suministro.
Cotiza el modelo SIEN-M8B-PS-S-L y te confirmamos tiempo y suministro.
Referencia:
150387
Marca:
Me gusta0
Añadir a comparar0
Agregar a lista de deseos
SIEN-M8B-PS-S-L: Análisis Técnico y Guía de Selección
Qué es y para qué sirve: Sensor de proximidad inductivo M8 para detectar presencia de objetivos metálicos (presencia/ausencia, posicionamiento y detección sin contacto) en automatización y mantenimiento. Esta variante es salida PNP con función normalmente abierto (NO) y conexión por conector M8 (codificación A, 3 contactos).
Somos Distribuidor Oficial en México para cotización y soporte. Disponibilidad y entrega se confirman al cotizar.
Qué validar para compatibilidad

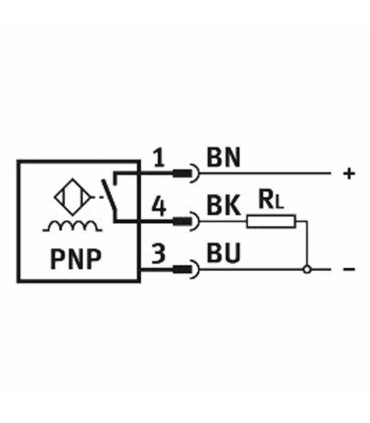

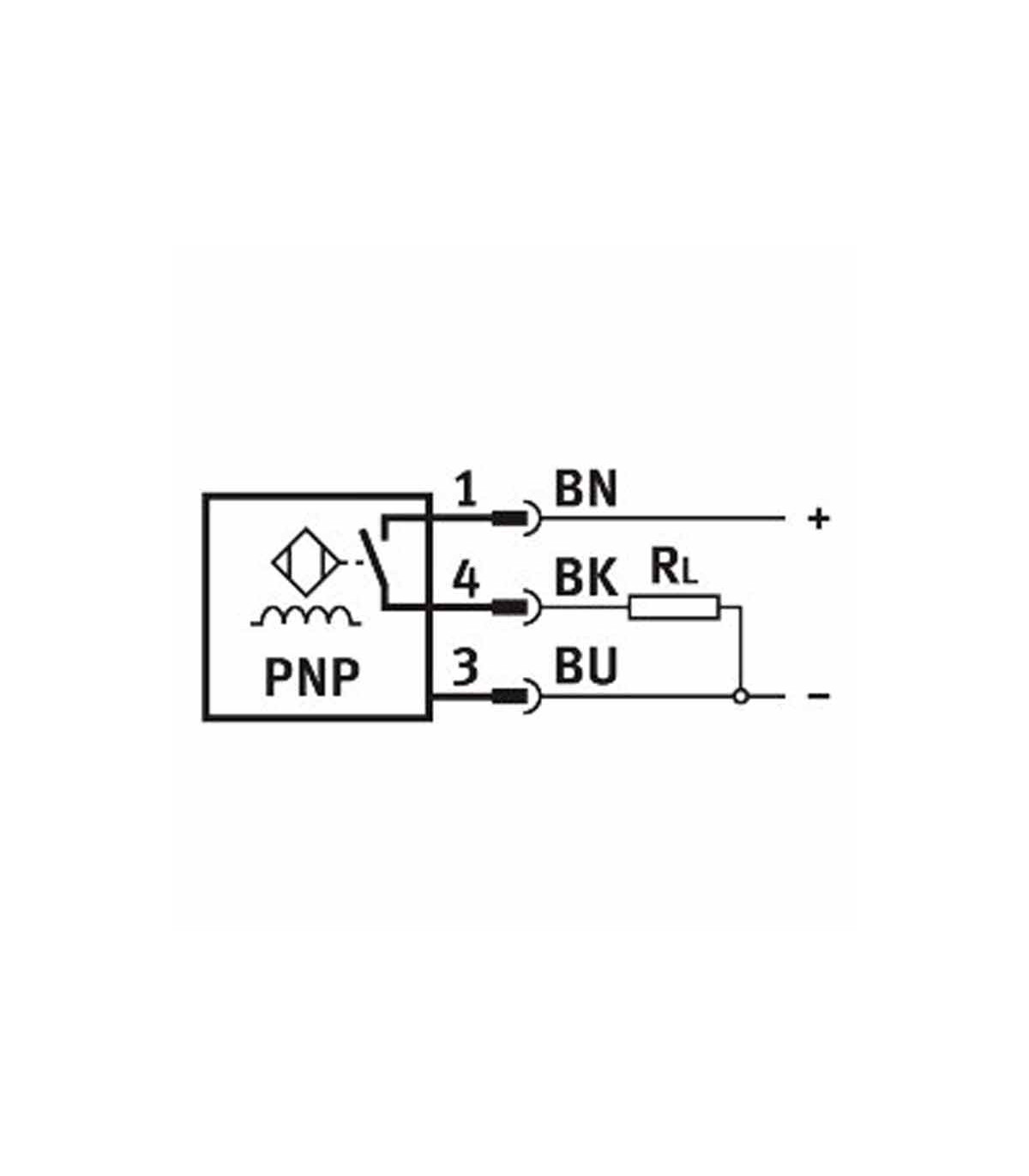

- Salida: este modelo es PNP. Confirma que tu PLC/entrada está diseñada para PNP (si tu sistema es NPN, puede no interpretar la señal aunque el sensor conmute).
- Lógica: es NO. Si tu control/proceso necesita NC (contacto cerrado en reposo), conviene la variante NC para evitar invertir lógica en programa/cableado.
- Alimentación: 10…30 V DC con ondulación residual ±10%. Asegura referencia 0 V estable para evitar lecturas intermitentes.

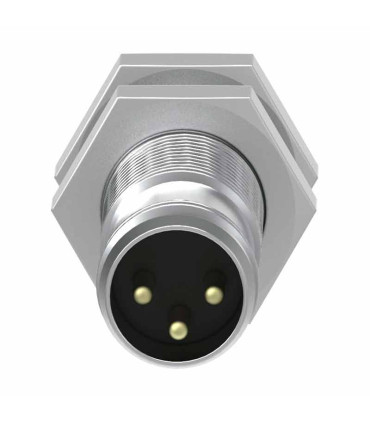

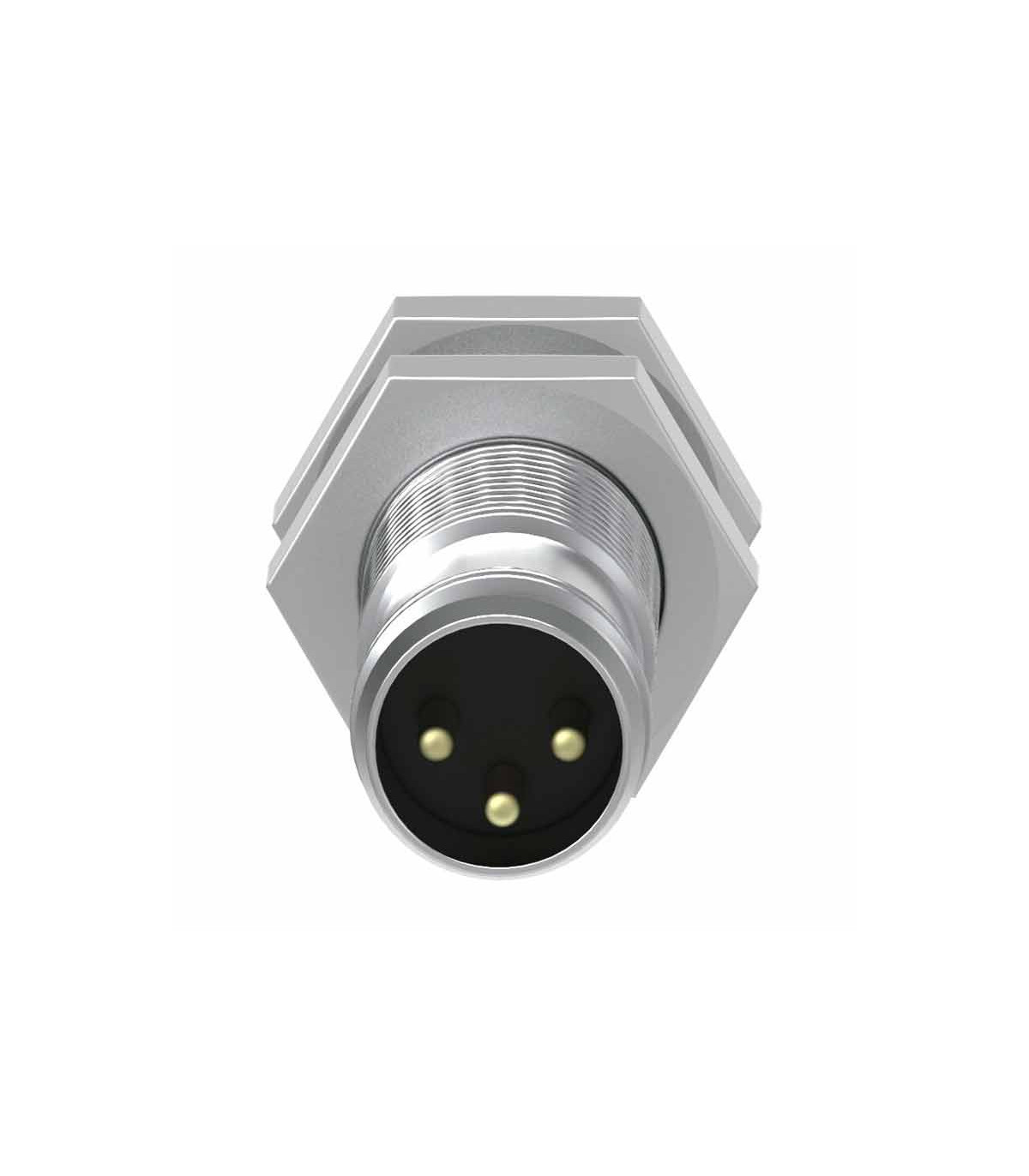

- Conexión: M8x1 codificación A según EN 61076-2-104, 3 contactos. Valida que tu cable/latiguillo M8 corresponda a esa configuración.

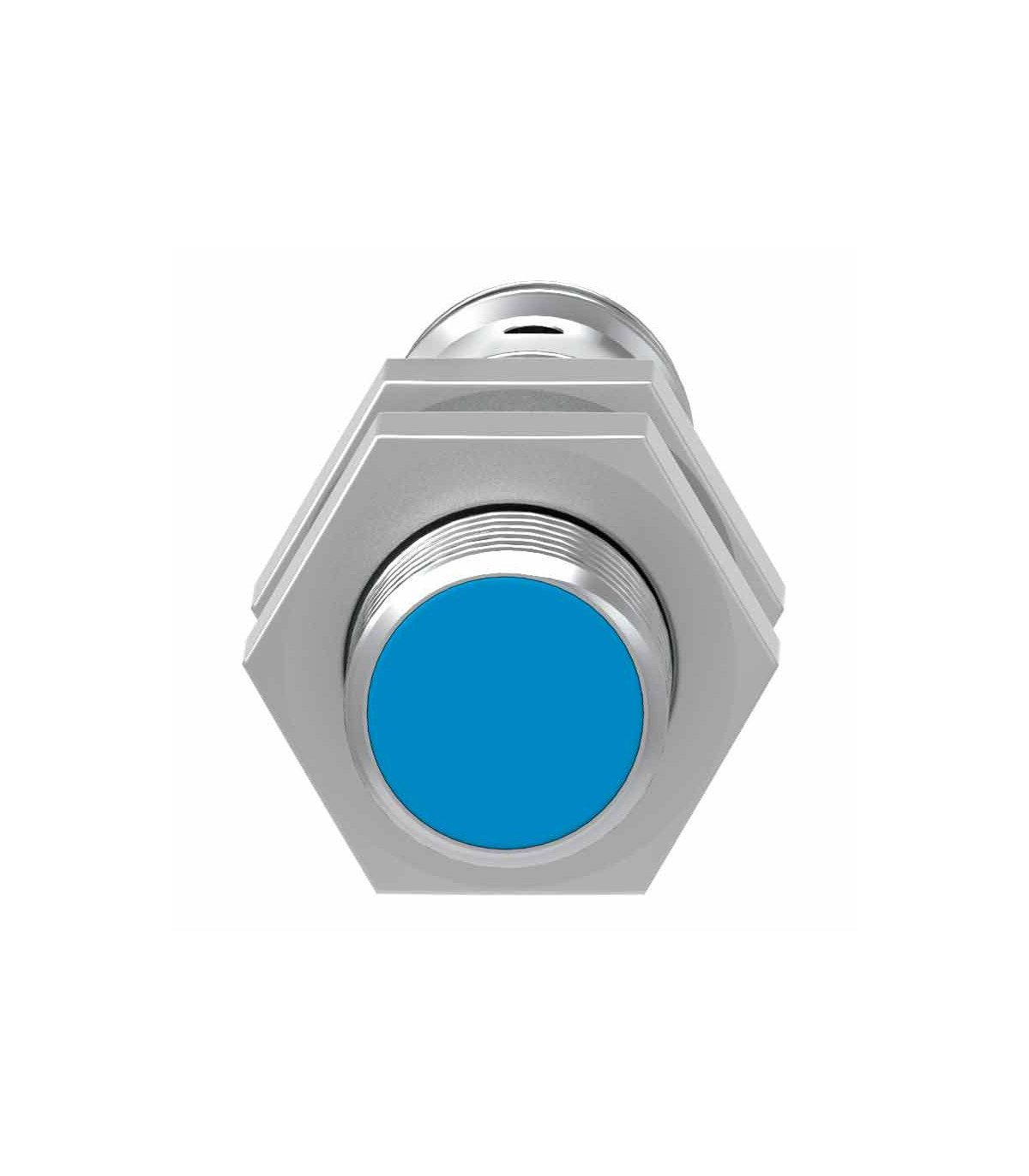

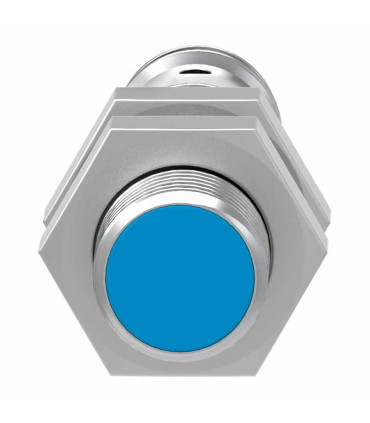

- Montaje: rosca M8x1, ejecución a ras (flush) con contratuerca. Si el sensor va embebido en soporte metálico, “a ras” suele ser lo correcto; si necesitas más “salida” del frente del sensor, revisa si conviene una variante no enrasada.
- Ambiente: IP65/IP67 y temperatura -25…70 °C (tendido móvil: -5…70 °C).
Atributos verificables del modelo (útiles para justificar la elección)
- Norma: conforme a EN 60947-5-2.
- Protecciones integradas: circuito protector inductivo integrado, resistencia a cortocircuitos pulsante y protección contra inversión de polaridad (todas las conexiones).
- Alta velocidad de respuesta: frecuencia de conmutación máx. 5000 Hz, con histéresis ≤0.07 mm y repetibilidad 0.07 mm (condiciones constantes).
- Diagnóstico en campo: LED amarillo de estado para validar conmutación durante pruebas y mantenimiento.
Criterio de elección
- Elige esta variante si tu control es PNP y tu lógica espera NO: configuración típica cuando quieres que la salida active al detectar metal.
- Cuando el espacio es crítico: el formato M8 es ideal en maquinaria compacta o estaciones con poco espacio.
- Define tu margen con distancia segura: nominal 1.5 mm y segura 1.21 mm. Si la aplicación es sensible (vibración/tolerancias), diseña con la distancia segura.
- Conector M8 (3 pines): conviene si necesitas reemplazo rápido con latiguillo M8 y quieres estandarizar conexiones sin empalmes.
- Si el objetivo no es acero estándar: la ficha indica factores de reducción por material (aluminio, cobre, inox, etc.); la distancia real puede bajar.
Tips de instalación y diagnóstico
- Diseña con la distancia segura: usa 1.21 mm como referencia práctica para estabilidad (no solo 1.5 mm).
- Si el LED conmuta y el PLC no “lee”: revisa primero PNP/NPN, NO/NC, referencia 0 V y el latiguillo M8 (pinout/continuidad) antes de reemplazar el sensor.
- Si hay lecturas erráticas: cuida rutado del cable M8 lejos de variadores/contactores y verifica tierras/referencia para minimizar ruido.
💡 Nota técnica:
Para aplicaciones críticas, usa como referencia la distancia de conmutación segura (1.21 mm) y valida el material real del objetivo (metales no ferrosos reducen el alcance).
Para aplicaciones críticas, usa como referencia la distancia de conmutación segura (1.21 mm) y valida el material real del objetivo (metales no ferrosos reducen el alcance).
Especificaciones Técnicas (SIEN-M8B-PS-S-L)
| Número de artículo / parte | 150387 |
|---|---|
| Conforme a la norma | EN 60947-5-2 |
| Símbolo | 00991701 |
| Certificación | RCM; c UL us - Listed (OL) |
| Marcado CE | Según Directiva de máquinas CEM de la UE; Según la Directiva RoHS de la UE |
| Marcado UKCA | Conforme a normativa británica sobre CEM (UK-E); Conforme a normativa RoHS del Reino Unido (UK-R) |
| Distancia de conmutación nominal | 1.5 mm |
| Distancia de conmutación segura | 1.21 mm |
| Factores de reducción | Aluminio 0.25; Inox 18/8 0.7; Cobre 0.2; Latón 0.35; Acero St 37 1.0 |
| Salida | PNP |
| Función del elemento de conmutación | Normalmente abierto (NO) |
| Histéresis | ≤0.07 mm |
| Frecuencia de conmutación máx. | 5000 Hz |
| Corriente de salida máx. | 200 mA |
| Caída de tensión | ≤2 V |
| Margen de tensiones de servicio (DC) | 10 V … 30 V |
| Ondulación residual | ±10% |
| Corriente sin carga | ≤10 mA |
| Circuito protector inductivo | Integrada |
| Resistencia a cortocircuitos | Pulsante |
| Protección contra inversión de polaridad | Para todas las conexiones eléctricas |
| Conexión eléctrica | Conector |
| Técnica de conexión | M8x1, codificación A según EN 61076-2-104 |
| Contactos / hilos | 3 |
| Tamaño / rosca | M8x1 |
| Tipo de fijación | Con contratuerca |
| Tipo de montaje | A ras (flush) |
| Material del cuerpo | Acero inoxidable de alta aleación; cromado |
| Peso del producto | 18 g |
| Indicación del estado | LED amarillo |
| Grado de protección | IP65 / IP67 |
| Clase de resistencia a la corrosión | CRC 2 - riesgo de corrosión moderado |
| Conformidad PWIS | VDMA24364-B2-L |
| Temperatura ambiente | -25 °C … 70 °C |
| Temperatura (tendido móvil) | -5 °C … 70 °C |
Preguntas frecuentes
| ¿Cómo cotizo el SIEN-M8B-PS-S-L Festo? | Compártenos cantidad y aplicación. Para validar la variante correcta, confirma salida (PNP/NPN), lógica (NO/NC), tipo de montaje (a ras) y que requieres conector M8 (A-coding, 3 pines). Con eso confirmamos compatibilidad, disponibilidad y entrega al cotizar. |
|---|---|
| ¿Qué debo validar para no equivocarme de variante? | Este modelo es PNP, NO, 10–30 V DC, rosca M8x1, montaje a ras e interfaz M8 A-coding (3 contactos). Si cualquiera de esos puntos cambia, es otra variante. |
| ¿Por qué mi distancia real puede ser menor a 1.5 mm? | La distancia depende del material del objetivo: la ficha incluye factores de reducción (aluminio, cobre e inox reducen el alcance). Para estabilidad usa la distancia segura (1.21 mm) como referencia y valida el metal real del objetivo. |
150387
Ficha técnica
- Tipo de componente
- Sensor Inductivo Cilíndrico
- Familia
- Serie SIEN
- Voltaje
- 10 ... 30V CD
- Tipo montaje
- Enrasado
- Distancia de detección
- 1.5 mm
- Tipo de Conexión
- Conector M8 (3-Pines)
- Diámetro / Tamaño de Rosca
- M8
- Tipo de salida
- PNP Normalmente abierto
- Grado de protección
- IP65, IP67
