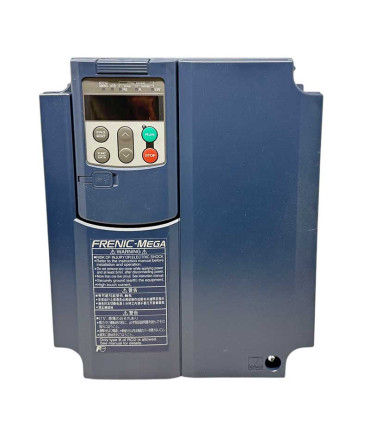

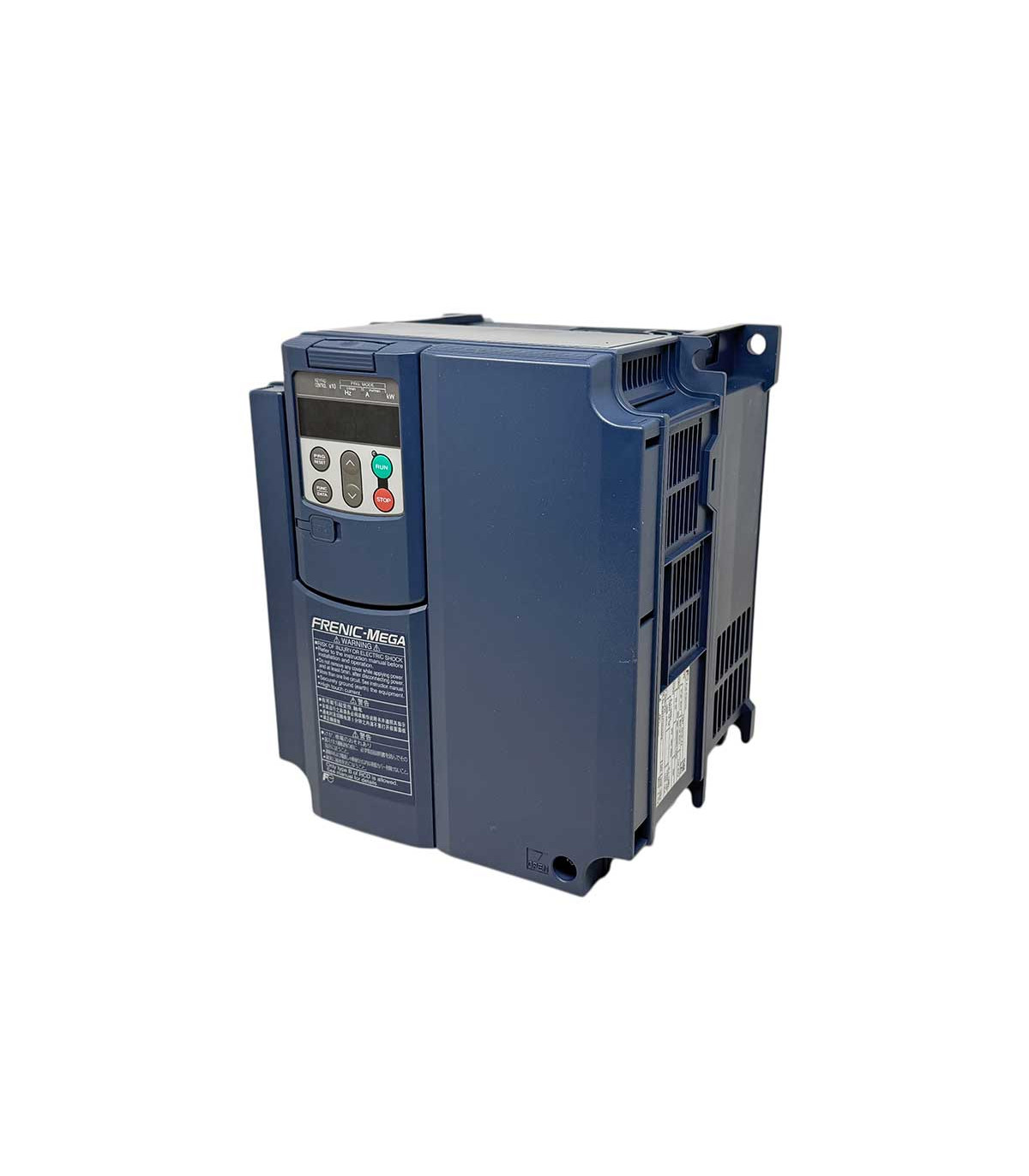

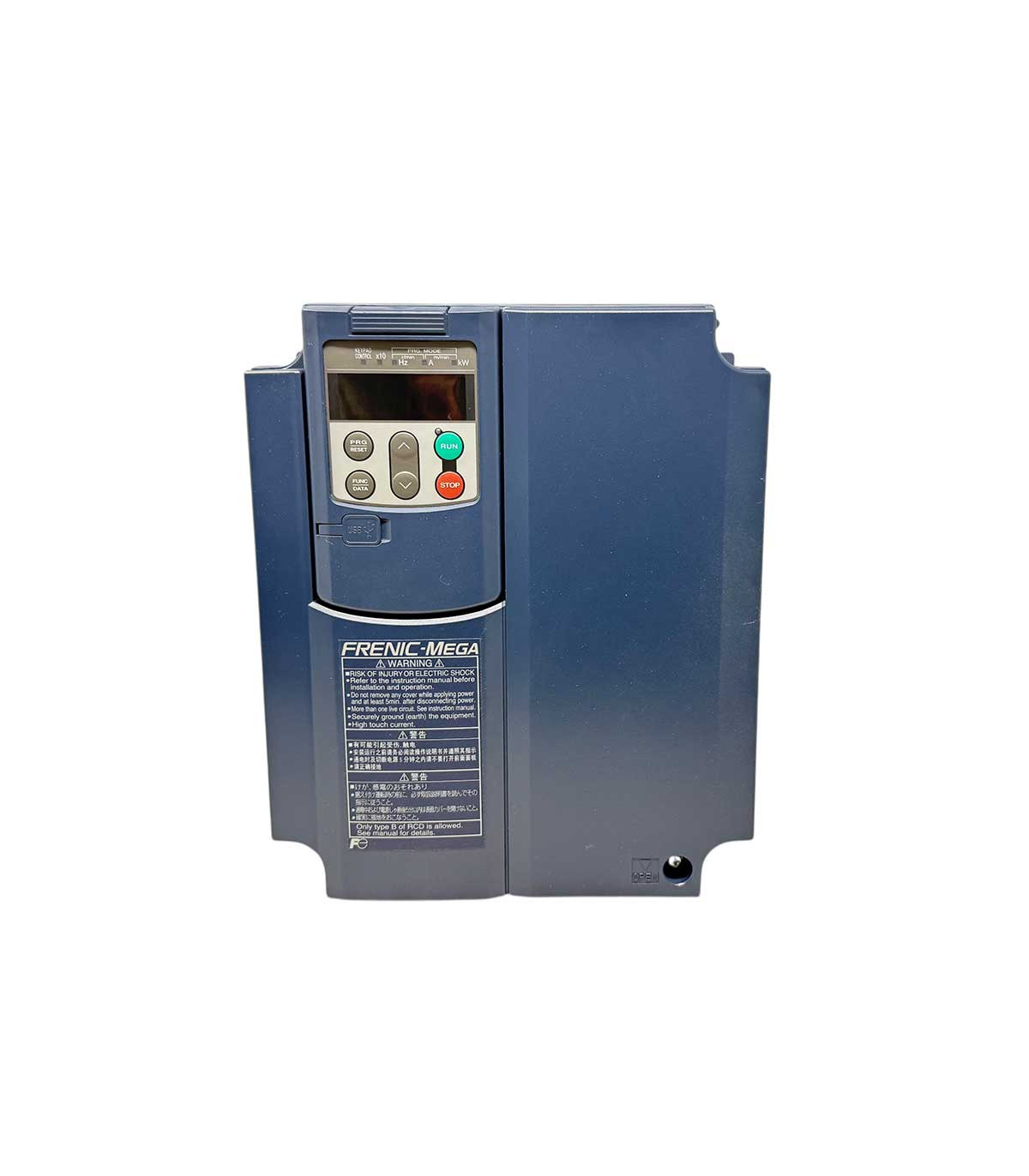

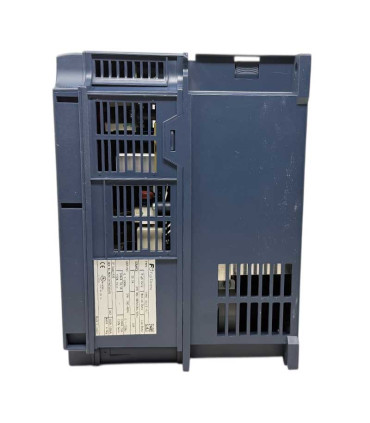

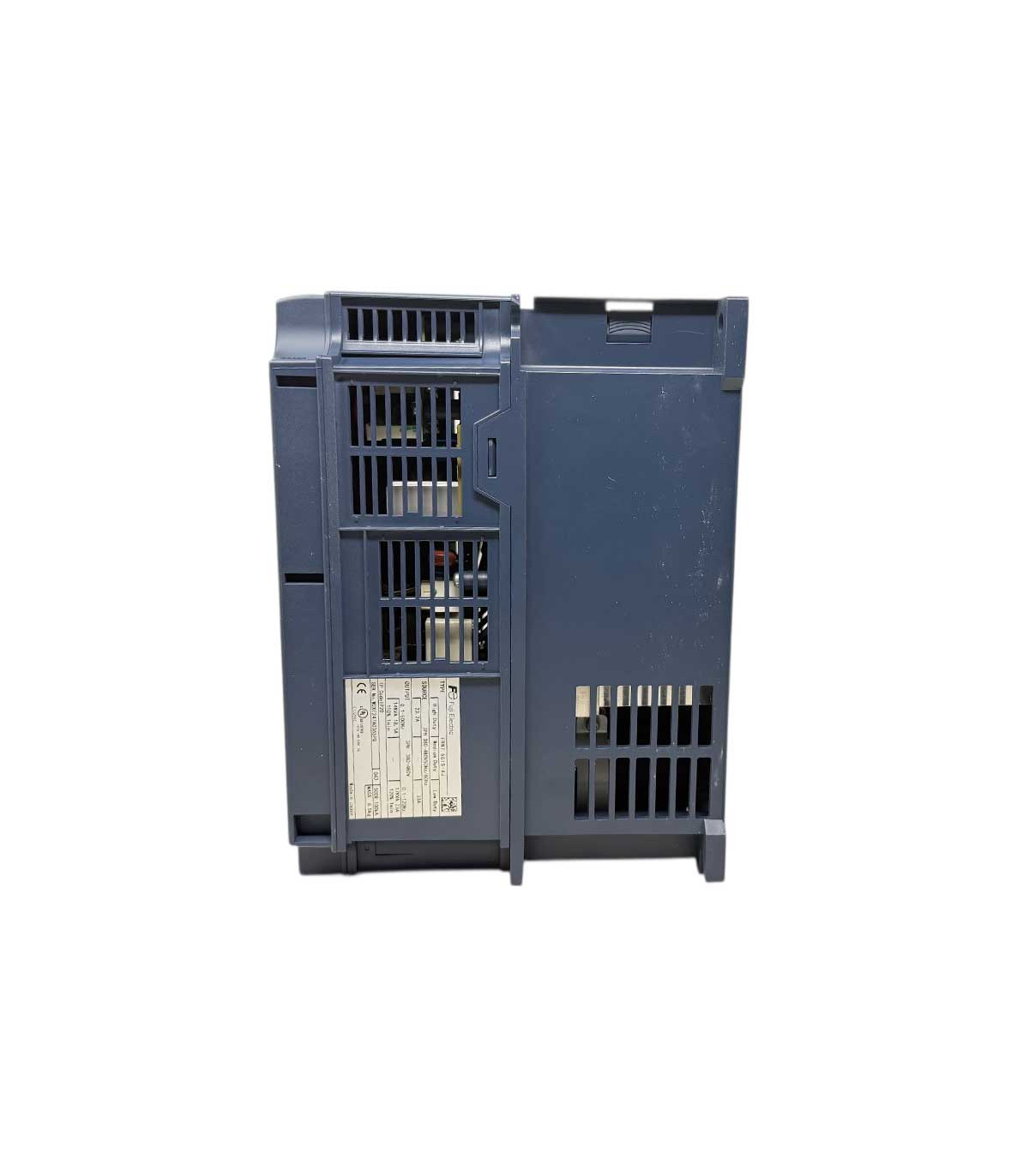

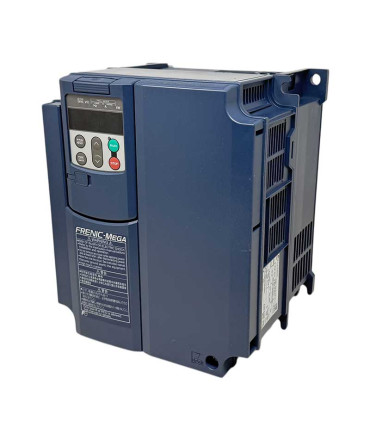

Variador de velocidad FRN7.5G1S-4J Fuji
Variador de frecuencia 3Φ 380–480 V; motor aplicable 7.5 kW (HD) / 11 kW (LD); entrada 50/60 Hz; salida 0.1–500 Hz (HD) / 0.1–120 Hz (LD); sobrecarga 150% 1 min (HD) / 120% 1 min (LD); IP20
h2>Fuji Electric FRN7.5G1S-4J – Variador de frecuencia trifásico 380–480 V
Descripción general
El FRN7.5G1S-4J de Fuji Electric es un variador de frecuencia (VFD) para motores trifásicos de media tensión de línea (380–480 V). Permite regular la velocidad del motor con alta precisión, cubriendo aplicaciones industriales como bombas, ventiladores, compresores y transportadores. Ofrece capacidad de sobrecarga para arranques exigentes (HD) y operación eficiente en cargas estándar (LD), con protección IP20.
Beneficios clave
- Control preciso de velocidad para optimizar consumo y desempeño del motor.
- Alta capacidad de sobrecarga (hasta 200% por 3 s en HD) para arranques y transitorios.
- Amplio rango de frecuencia de salida para cubrir múltiples aplicaciones.
- Diseño compacto con grado de protección IP20.
Aplicaciones y uso
- Bombas centrífugas y de proceso
- Ventiladores y extractores
- Compresores
- Transportadores y maquinaria general
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Modelo | FRN7.5G1S-4J |
| Marca | Fuji Electric |
| Fases (entrada) | 3 fases |
| Tensión nominal (entrada) | 380–480 V AC |
| Frecuencia de línea (entrada) | 50/60 Hz |
| Motor aplicable | 7.5 kW (HD) / 11 kW (LD) |
| Capacidad aparente | 14 kVA (HD) / 17 kVA (LD) |
| Corriente nominal (conforme a tabla) | 23.2 A (HD) / 33 A (LD)* |
| Rango de frecuencia de salida | 0.1–500 Hz (HD) / 0.1–120 Hz (LD) |
| Corriente de salida (conforme a tabla) | 18.5 A (HD) / 23 A (LD)* |
| Capacidad de sobrecarga | 150% por 1 min (HD); 200% por 3 s (HD); 120% por 1 min (LD) |
| Grado de protección | IP20 |
| Masa aproximada | ≈ 6.5 kg |
*Notas: las corrientes indicadas provienen de la ficha y pueden referirse a corriente de entrada/salida según modo de carga (HD/LD).
Identificadores y compatibilidad
OEM / Part Number: FRN7.5G1S-4J. Serie: G1S (400 V class). Compatibilidad típica con motores trifásicos de inducción dentro del rango indicado.
