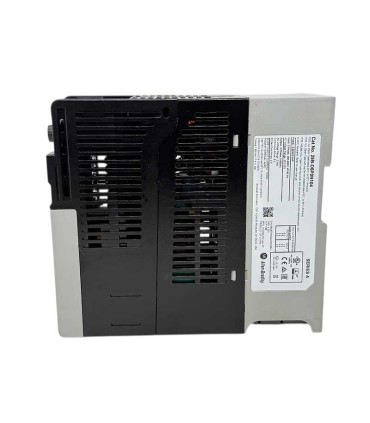

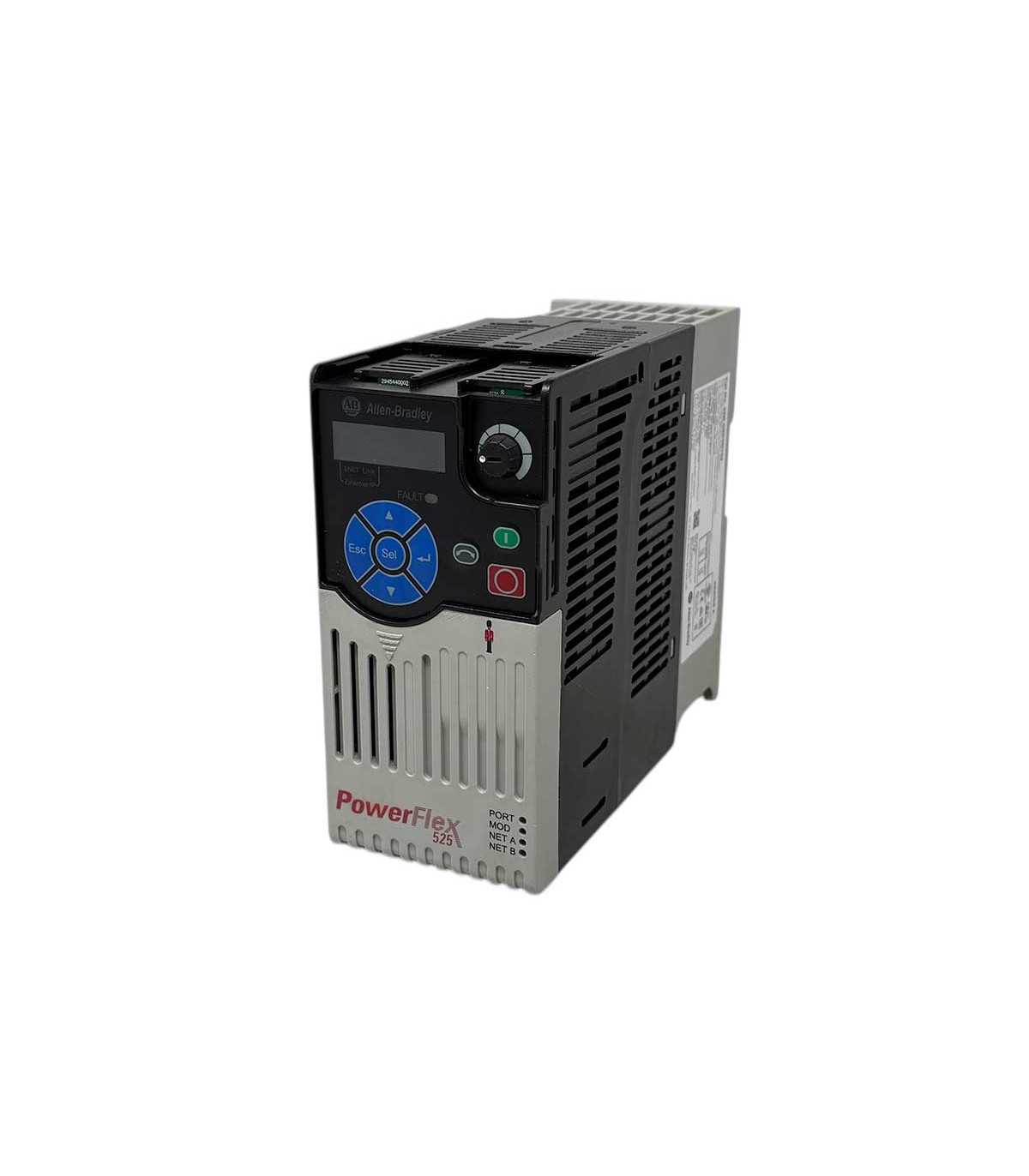

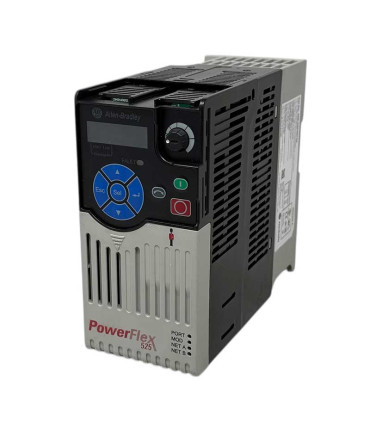

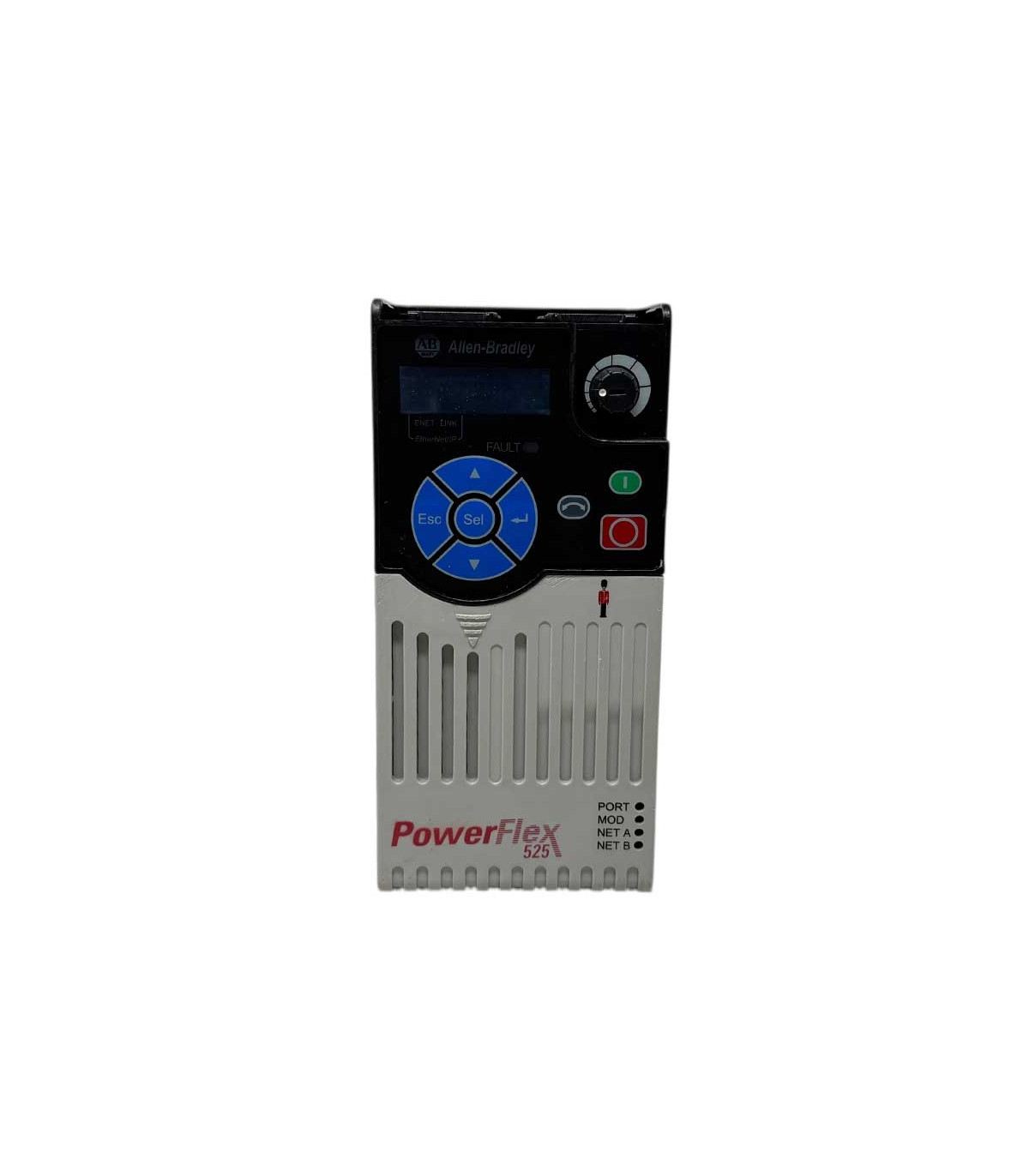

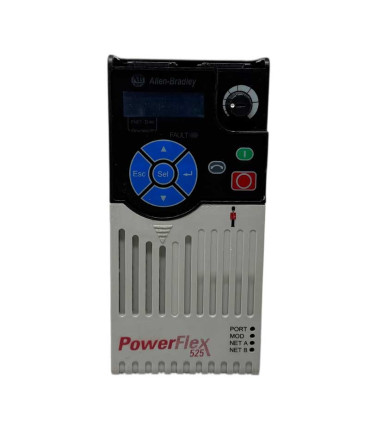

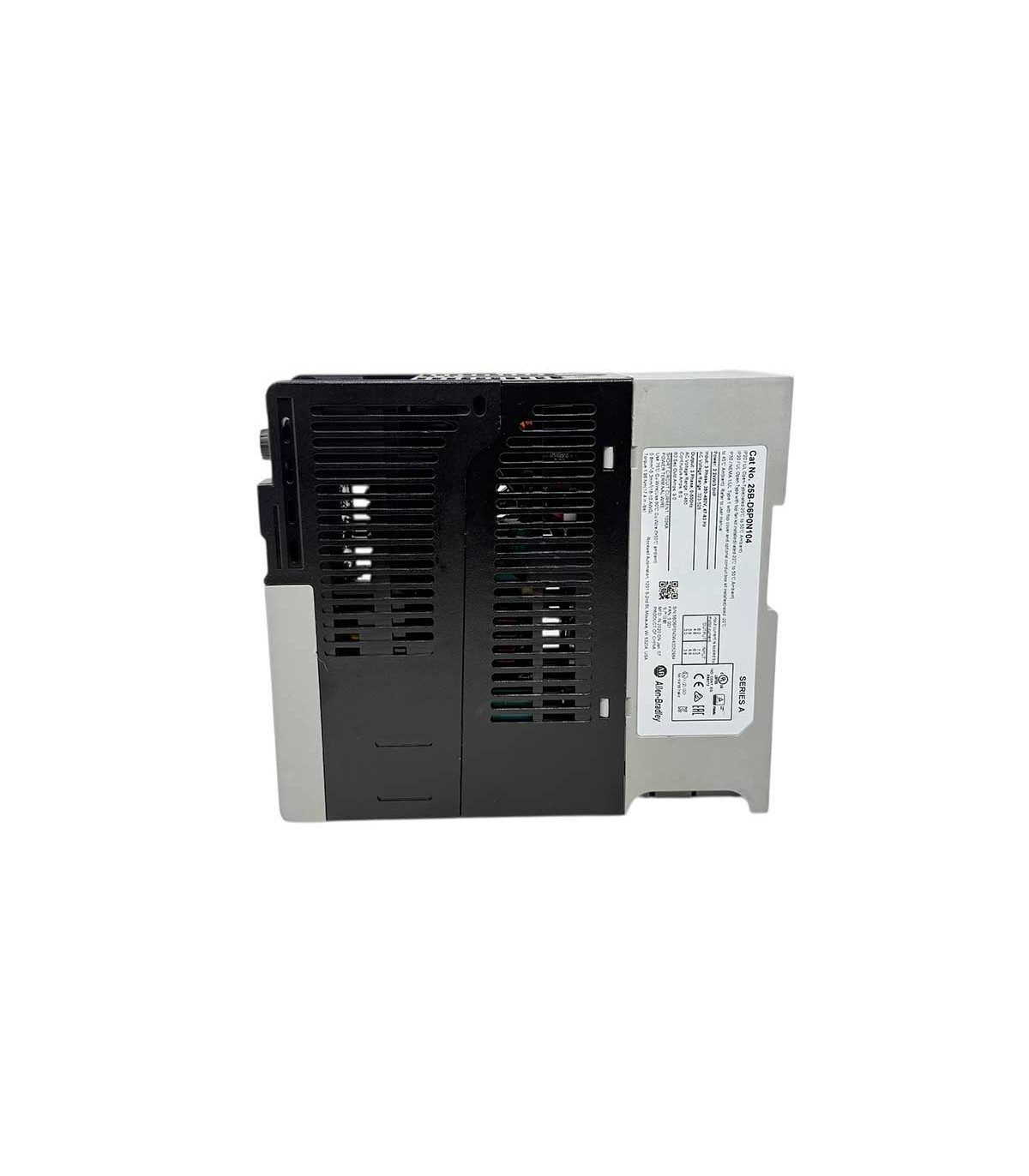

Variador de velocidad 25B-D6P0N104 Allen Baradley
Variador de frecuencia VFD trifásico 480 V, 3 HP (2.2 kW), 6 A, 50–60 Hz, FP 0.98, teclado integrado con potenciómetro y LED, STO PLd/SIL2 Cat 3, freno IGBT, envolvente IP20 (NEMA Open), Frame A.
Allen-Bradley PowerFlex 525 25B-D6P0N104 – Variador de frecuencia 480 V, 3 HP (2.2 kW)
Descripción general
El PowerFlex 525 25B-D6P0N104 de Allen-Bradley es un variador de frecuencia (AC Drive) trifásico para motores de 3 HP (2.2 kW) en tensión de línea 480 V AC, con corriente de salida de 6 A y factor de potencia 0.98. Integra teclado con potenciómetro y display LED, cuenta con freno IGBT (brake) incorporado y envolvente IP20 / NEMA Type Open. Soporta control V/Hz, vectorial sin sensor y vectorial de velocidad en lazo cerrado; además incorpora Safe Torque-Off (STO) certificado PLd/SIL2 Cat 3 para par seguro sin retirar alimentación del variador.
Beneficios clave
- Instalación y mantenimiento ágiles por su diseño modular con núcleo de control removible.
- Huella compacta y Zero Stacking™ con separación de flujo de aire de 50 mm para tableros densos.
- Seguridad integrada con Safe Torque-Off (PLd/SIL2 Cat 3) para reducciones de riesgo y arranques más rápidos tras eventos de seguridad.
- Eficiencia energética con control para motores de imanes permanentes y alto FP (0.98).
- Ambiente exigente: operación hasta 70 °C con derating y kit de ventilador del módulo de control.
- Conectividad industrial: integración nativa a EtherNet/IP™ y ecosistema Logix.
Aplicaciones y uso
- Bombas, ventiladores/extractores y compresores.
- Transportadores y manejo de materiales.
- Máquinas de empaque y procesos generales.
- Celdas de automatización con integración EtherNet/IP™.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Modelo | 25B-D6P0N104 (PowerFlex 525) |
| Marca | Allen-Bradley |
| Tipo | Variador de frecuencia (AC Drive) |
| Potencia del motor | 2.2 kW (3 HP) |
| Tensión de entrada | 480 V AC (3 fases) |
| Frecuencia de línea | 50–60 Hz |
| Corriente de salida nominal | 6.0 A |
| Factor de potencia | 0.98 |
| Interfaz de usuario | Teclado integral con potenciómetro y display LED |
| Funciones de control | V/Hz, vectorial sin sensor, lazo cerrado de velocidad; control de motor PM |
| Freno | IGBT de frenado integrado |
| Salidas | 1 analógica, 2 digitales |
| Protocolo/Comunicaciones | EtherNet/IP™ (integrado); soporta DeviceNet, Modbus, PROFIBUS, otros buses* |
| Envolvente | IP20 / UL-NEMA Type Open (sin filtro EMC) |
| Montaje | En panel |
| Tamaño de bastidor | Frame A |
| Normativas | C-TICK, CE, cUL, GOST, KC, MARINE, UL |
| Función de seguridad | Safe Torque-Off (PLd/SIL2, Cat 3) |
*Nota: buses adicionales pueden requerir módulos/comunicaciones opcionales.
Integración y compatibilidad
Integración nativa al entorno Logix y redes EtherNet/IP™. Compatible con motores trifásicos de inducción y de imanes permanentes dentro del rango de 3 HP.
Ficha técnica
- Potencia caballos de fuerza
- 3HP
- Voltaje
- 480V CA
- Amperaje
- 6 A
- Familia
- PowerFlex 525
- Grado de protección
- IP20
