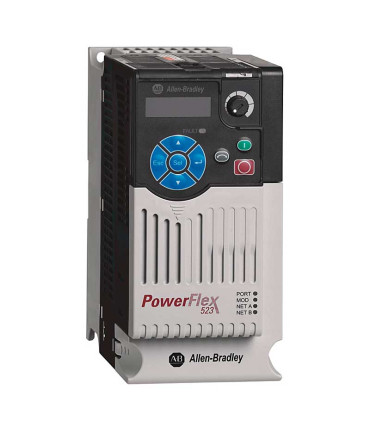

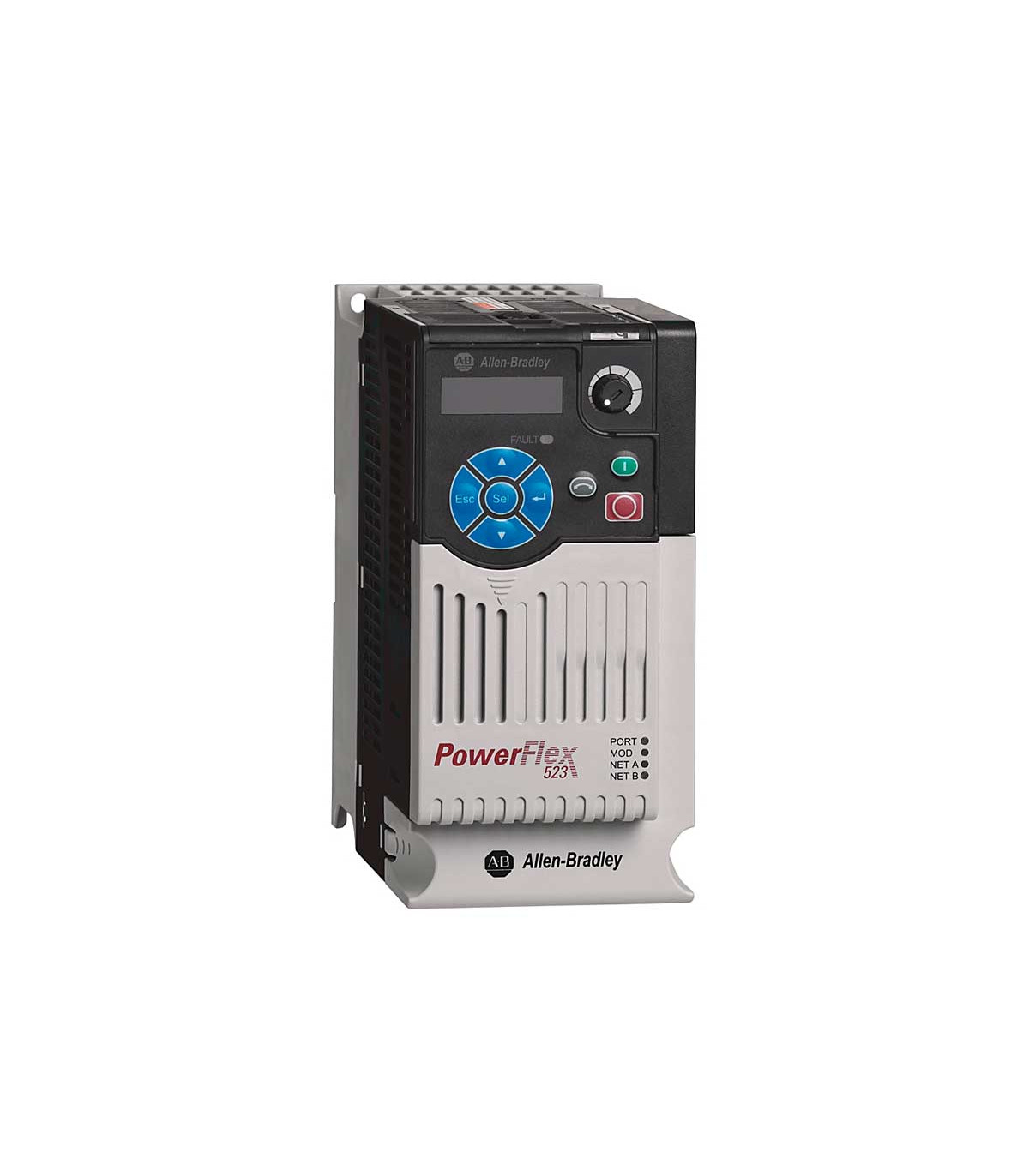

Variador de velocidad 25A-B017N104 Allen Bradley
Variador de frecuencia VFD PowerFlex 523, 240 V, 3 Φ, 4 kW (5 HP), 17.5 A, IP20 / NEMA 1, control V/Hz y vectorial sin sensor, RS-485/DSI, freno integrado, operación hasta 70 °C.
Allen-Bradley PowerFlex 523 25A-B017N104 – Variador de frecuencia 240 V, 4 kW (5 HP)
Descripción general
El PowerFlex® 523 modelo 25A-B017N104 de Allen-Bradley es un variador de frecuencia (AC Drive) diseñado para motores trifásicos de 4 kW (5 HP), con una corriente nominal de 17.5 A y tensión de operación de 240 V AC. Pertenece a la serie PowerFlex 520, reconocida por su diseño modular, tamaño compacto y facilidad de configuración. Incorpora un freno integrado (IGBT) y un convertidor directo eficiente, ofreciendo control V/Hz, vectorial sin sensor y modo de ahorro energético Economizer.
Beneficios clave
- Versatilidad de control: V/Hz, vectorial sin sensor y modo Economizer para mayor eficiencia energética.
- Diseño modular con núcleo de control removible que permite instalación y configuración simultáneas.
- Montaje lateral compacto con separación de 50 mm superior e inferior para un flujo de aire óptimo.
- Comunicaciones integradas mediante puerto RS-485/DSI, compatible con redes de bajo costo.
- Rango térmico ampliado: operación continua de –20 °C a 50 °C, y hasta 70 °C con derating y kit de ventilador.
- Compatibilidad total con ecosistema Logix y software Connected Components Workbench™.
Aplicaciones y uso
- Bombas, ventiladores, transportadores y compresores.
- Máquinas de empaque y manipulación de materiales.
- Equipos de automatización ligera y control de procesos.
- Aplicaciones HVAC y control de motores de imanes permanentes.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Modelo | 25A-B017N104 (PowerFlex 523) |
| Marca | Allen-Bradley |
| Tipo | Variador de frecuencia (AC Drive) |
| Potencia nominal | 4 kW (5 HP) |
| Tensión de entrada | 240 V AC trifásico |
| Corriente nominal de salida | 17.5 A |
| Frecuencia | 50–60 Hz |
| Grado de protección | IP20 / NEMA 1 (Tipo Open) |
| Factor de potencia | 0.98 |
| Tipo de freno | IGBT integrado |
| Comunicación | RS-485 / DSI integrado |
| Entradas / salidas | 1 analógica (salida), 2 digitales |
| Montaje | En panel (Panel Mount) |
| Tamaño de bastidor | Frame B |
| Temperatura ambiente | –20 °C a 50 °C (hasta 70 °C con derating) |
| Normativas | C-TICK, CE, cUL, GOST, KC, UL |
| UPC | 885630701196 |
Integración y compatibilidad
El PowerFlex 523 es totalmente compatible con motores trifásicos estándar y de imanes permanentes. Se integra fácilmente con controladores Allen-Bradley Micro800™ y CompactLogix™, mediante el software Connected Components Workbench™. Ideal para modernización de instalaciones con equipos PowerFlex 4 y 40.
Ficha técnica
- Potencia caballos de fuerza
- 5HP
- Familia
- PowerFlex 523
