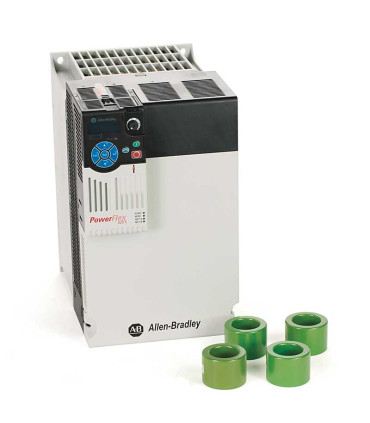

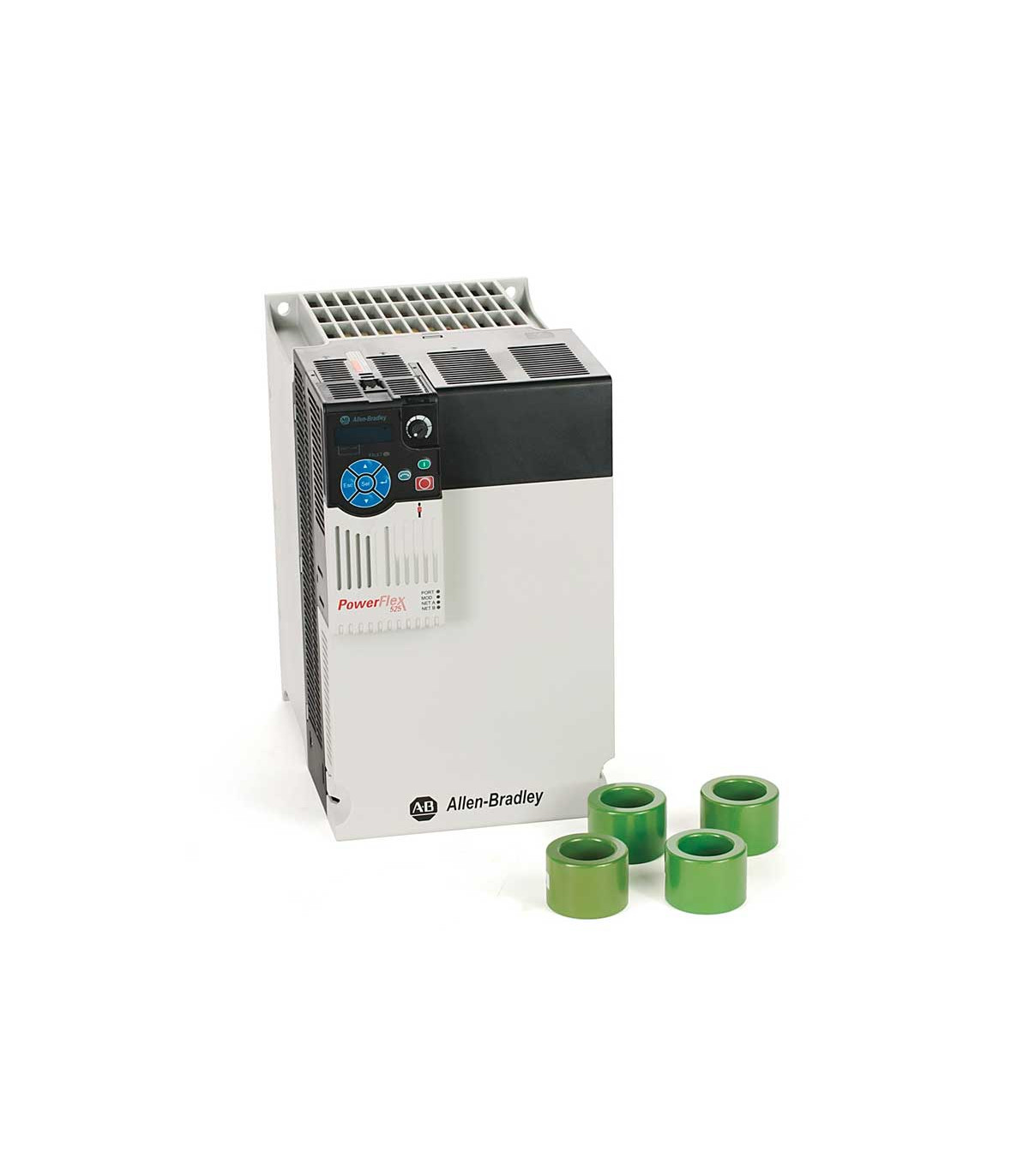

Variador de velocidad 25B-D043N114 ALLEN BRADLEY
Variador de frecuencia trifásico 480 V, 22 kW (30 HP), 43 A, IP20 / NEMA Open, freno IGBT, STO PLd/SIL2 Cat 3, EtherNet/IP™ integrado, control vectorial, montaje en panel, temperatura hasta 70 °C.
Allen-Bradley PowerFlex 525 25B-D043N114 – Variador de frecuencia 480 V, 22 kW (30 HP)
Descripción general
El PowerFlex® 525 modelo 25B-D043N114 de Allen-Bradley es un variador de frecuencia (AC Drive) trifásico diseñado para motores de hasta 22 kW (30 HP), con corriente de salida nominal de 43 A y operación a 480 V AC. Pertenece a la serie PowerFlex 520, reconocida por su diseño modular, conectividad avanzada y capacidades de seguridad integradas. Este modelo ofrece control V/Hz, vectorial sin sensor, vectorial cerrado de velocidad y control de motores de imán permanente, lo que lo hace ideal para una amplia gama de aplicaciones industriales.
Descripción corta: Variador trifásico 480 V, 22 kW (30 HP), 43 A, IP20 / NEMA Open, freno IGBT, STO PLd/SIL2 Cat 3, EtherNet/IP™ integrado, control vectorial, montaje en panel, temperatura hasta 70 °C.
Beneficios clave
- Seguridad integrada con función Safe Torque-Off (STO) certificada PLd/SIL2 Cat 3, que elimina el par sin cortar la alimentación del variador.
- Diseño modular innovador con núcleo de control removible para instalación y configuración simultánea.
- Montaje Zero Stacking™ con separación de 50 mm para flujo de aire eficiente y ahorro de espacio.
- Alta eficiencia energética mediante control de motores de imanes permanentes y modo vectorial.
- Rango térmico ampliado: operación continua hasta 50 °C, con derating hasta 70 °C (con kit de ventilador).
- Integración directa a redes EtherNet/IP™ y entornos Logix para configuración avanzada y monitoreo remoto.
Aplicaciones y uso
- Bombas, ventiladores industriales y compresores.
- Transportadores, mezcladoras y sistemas de proceso continuo.
- Maquinaria de empaque y automatización general.
- Integraciones PLC con comunicación EtherNet/IP™, Modbus, Profibus o DeviceNet.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Modelo | 25B-D043N114 (PowerFlex 525) |
| Marca | Allen-Bradley |
| Tipo | Variador de frecuencia (AC Drive) |
| Potencia nominal | 22 kW (30 HP) |
| Tensión de entrada | 480 V AC trifásico |
| Corriente de salida nominal | 43 A |
| Frecuencia de línea | 50–60 Hz |
| Factor de potencia | 0.98 |
| Entradas/salidas | 1 analógica, 2 digitales |
| Comunicación | EtherNet/IP™ integrado; soporta DeviceNet, Modbus, Profibus y otros buses industriales |
| Grado de protección | IP20 / UL-NEMA Type Open |
| Montaje | En panel |
| Tamaño de bastidor | Frame E |
| Función de seguridad | Safe Torque-Off (STO) – PLd / SIL2 Cat 3 |
| Rango de temperatura | –20 °C a 50 °C (derating hasta 70 °C con kit de ventilador) |
| Normativas | C-TICK, CCC, CE, cUL, GOST, KC, MARINE, UL |
Integración y compatibilidad
Totalmente compatible con la plataforma Logix 5000™ y software Studio 5000 para configuración avanzada, diagnóstico y control remoto. Su arquitectura modular permite mantenimiento rápido y sustitución de módulos sin desconectar el cableado principal. Ideal como sustituto o mejora de la serie PowerFlex 40 y 523.
Ficha técnica
- Potencia caballos de fuerza
- 30HP
- Voltaje
- 480V CA
- Familia
- PowerFlex 525
