Variador de velocidad SV004IG5A-4 LS ELECTRIC
Variador de frecuencia LS Electric SV004iG5A-4 trifásico 0.5HP 480V con control vectorial sin sensor, PID integrado y comunicación Modbus. Serie iG5A.

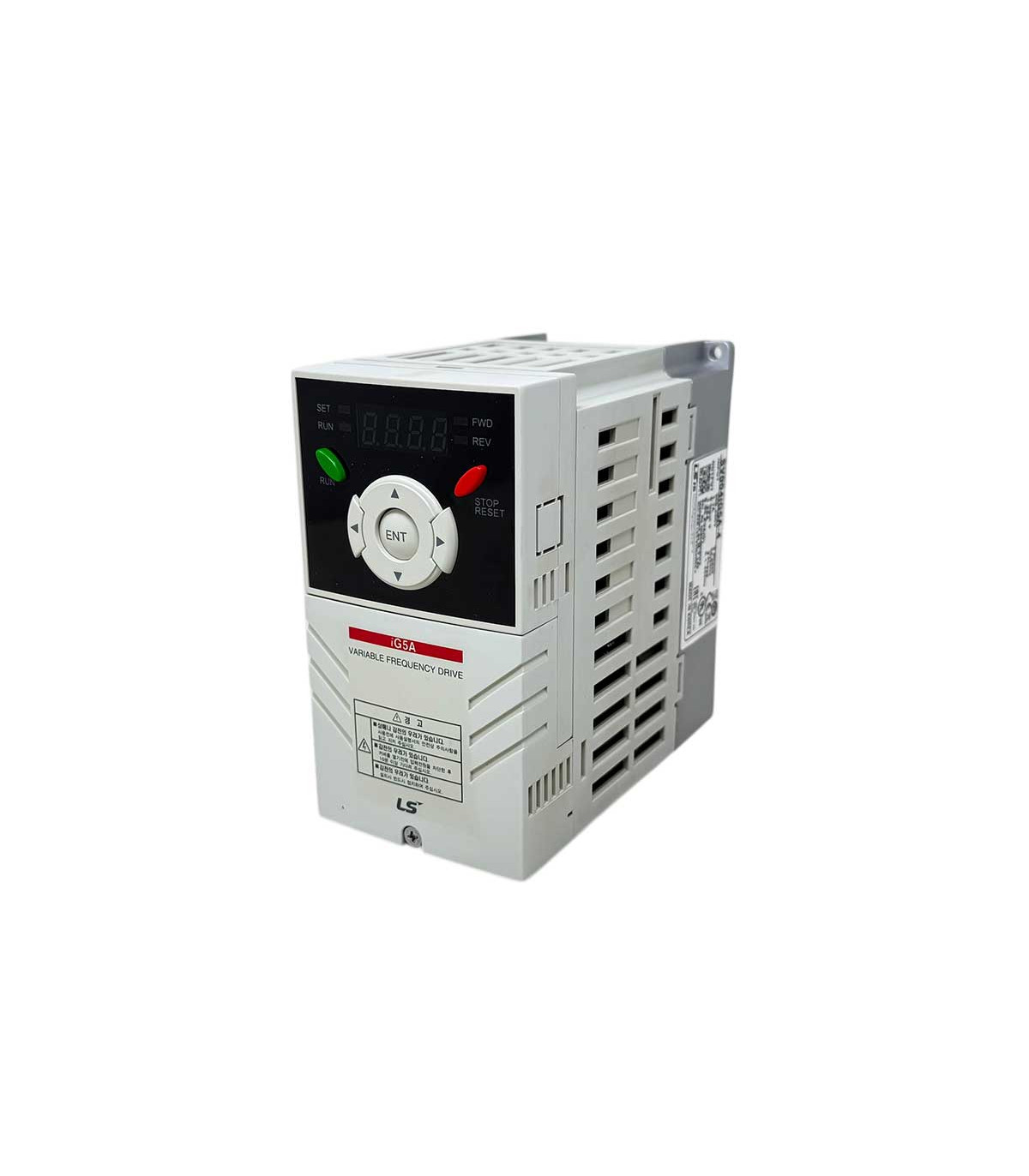

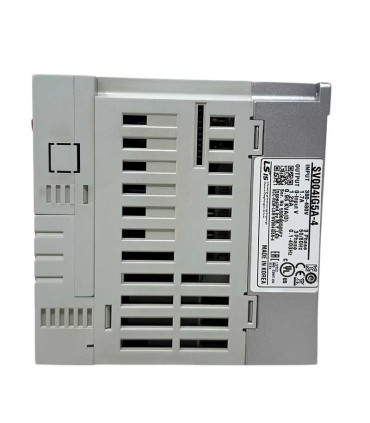

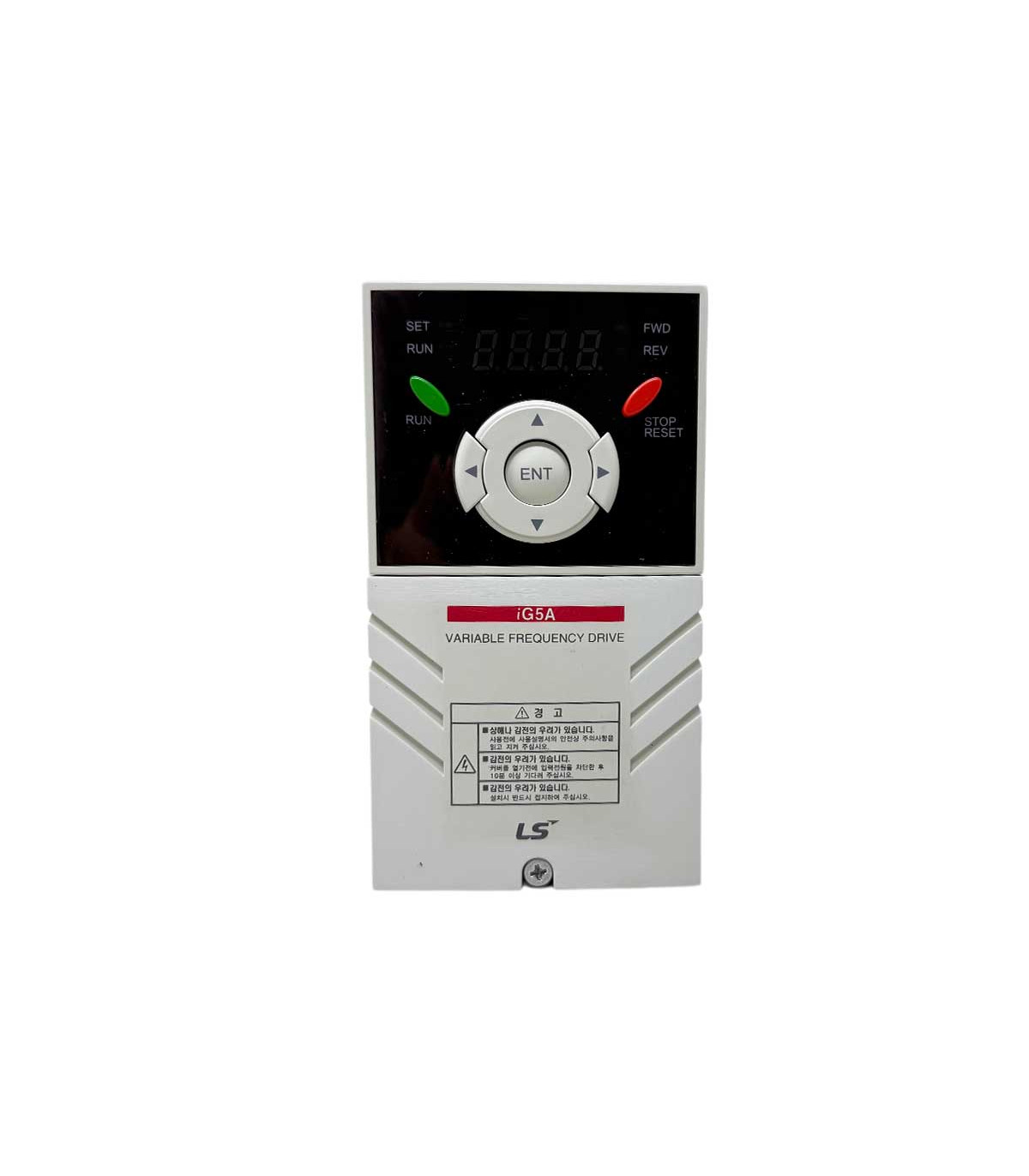

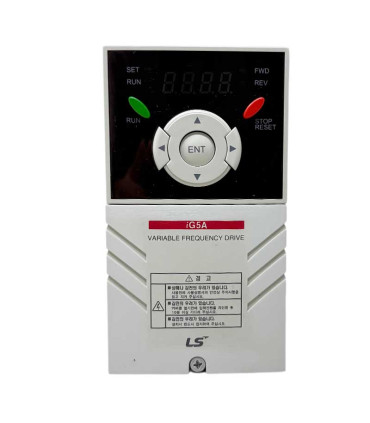

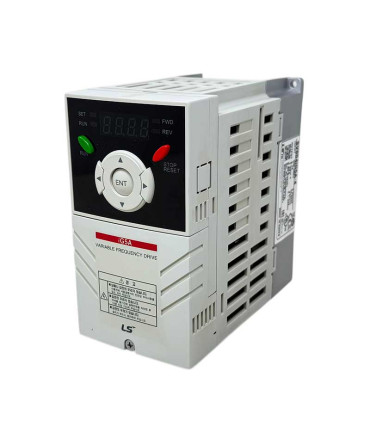

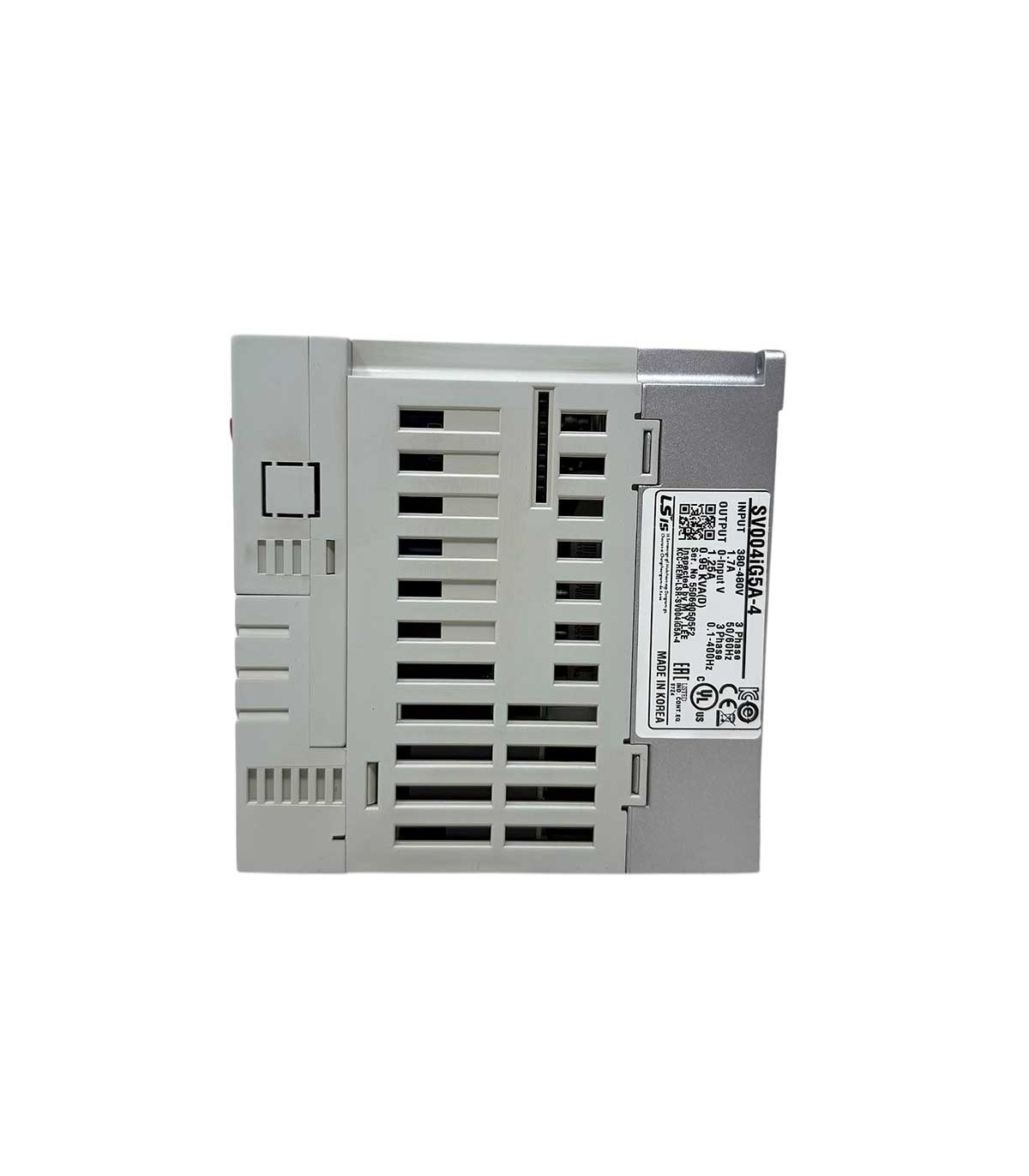

Variador de Frecuencia LS Electric SV004iG5A-4 Serie iG5A (0.5 HP, 380–480 V, IP20)
Descripción general
El LS Electric SV004iG5A-4 es un variador de frecuencia trifásico compacto de la serie iG5A, diseñado para controlar motores de inducción de 0.4 kW (0.5 HP) en redes de 380–480 VCA. Incorpora control vectorial sin sensor (Sensorless Vector Control) y funciones de ahorro de energía que permiten un desempeño estable y eficiente en una amplia gama de aplicaciones industriales.
Su tamaño reducido, instalación sencilla y compatibilidad con múltiples protocolos de comunicación lo convierten en una solución flexible para sistemas de automatización, ventiladores, bombas y cintas transportadoras.
Características principales
- Potencia nominal: 0.4 kW / 0.5 HP.
- Voltaje de entrada: Trifásico 380–480 V ±15 %.
- Frecuencia de entrada: 50/60 Hz ±5 %.
- Corriente de salida nominal: 1.5 A.
- Rango de frecuencia de salida: 0.1–400 Hz.
- Modos de control: V/F, vectorial sin sensor y control PID integrado.
- Factor de sobrecarga: 150 % durante 1 minuto.
- Protección térmica electrónica del motor.
- Interfaz de comunicación: Modbus RTU (RS-485), opción CANopen, Profibus-DP o Ethernet.
- Display LED multifunción con parámetros rápidos.
- Grado de protección: IP20.
- Montaje mural con disipación por aire forzado.
Usos y aplicaciones
Este modelo está diseñado para automatización y control de motores en tareas de propósito general. Su desempeño confiable lo hace ideal para:
- Sistemas de ventilación y extracción industrial (HVAC).
- Bombas centrífugas o dosificadoras.
- Cintas transportadoras y mezcladoras.
- Máquinas herramienta y automatización ligera.
- Aplicaciones de control de torque en manufactura y procesos.
Consejos del especialista
Configure el modo Sensorless Vector Control para cargas variables o motores de alta inercia. Active la función Energy Buffering para ahorro energético y ajuste el control PID para procesos de presión o caudal. Para comunicación con PLC, habilite el puerto RS-485 o agregue un módulo opcional Modbus TCP / CANopen.
Especificaciones técnicas
| Modelo | SV004iG5A-4 |
|---|---|
| Marca | LS Electric |
| Serie | iG5A |
| Tipo | Variador de frecuencia trifásico |
| Potencia nominal | 0.4 kW (0.5 HP) |
| Voltaje de entrada | 380–480 V AC trifásico (±15 %) |
| Frecuencia de entrada | 50/60 Hz (±5 %) |
| Corriente de salida nominal | 1.5 A |
| Frecuencia de salida | 0.1 Hz – 400 Hz |
| Control | V/F, Sensorless Vector, PID |
| Factor de sobrecarga | 150 % por 60 s |
| Protección | IP20 |
| Temperatura de operación | -10 °C a 50 °C |
| Comunicación | RS-485 Modbus RTU (opcional CANopen / Ethernet / Profibus-DP) |
| Entradas digitales | 5 programables (24 VDC) |
| Salidas digitales | 1 relé (250 V AC 1 A) |
| Entradas analógicas | 1 (0–10 V o 4–20 mA) |
| Salidas analógicas | 1 (0–10 V) |
| Dimensiones aproximadas | 128 × 68 × 108 mm |
| Peso | 0.9 kg |
| Certificaciones | CE, cULus, EN 61800-5-1, EN 61000-6-4 |
Compatibilidad e integración
Compatible con software DriveView de LS Electric para parametrización mediante PC y con módulos de comunicación opcionales Modbus TCP, Profibus-DP, CANopen y Ethernet/IP. Puede integrarse fácilmente con PLCs LS XGB, Siemens o Allen-Bradley mediante comunicación Modbus RTU estándar.
Ficha técnica
- Potencia caballos de fuerza
- .50 HP
- Amperaje
- 1.5 A
- Grado de protección
- IP20
