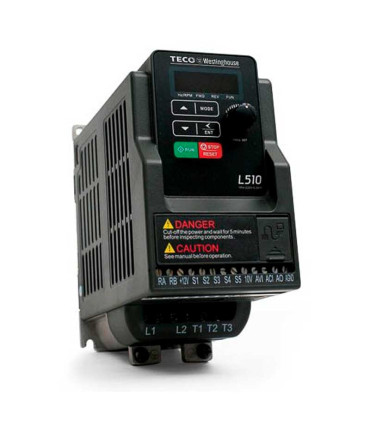

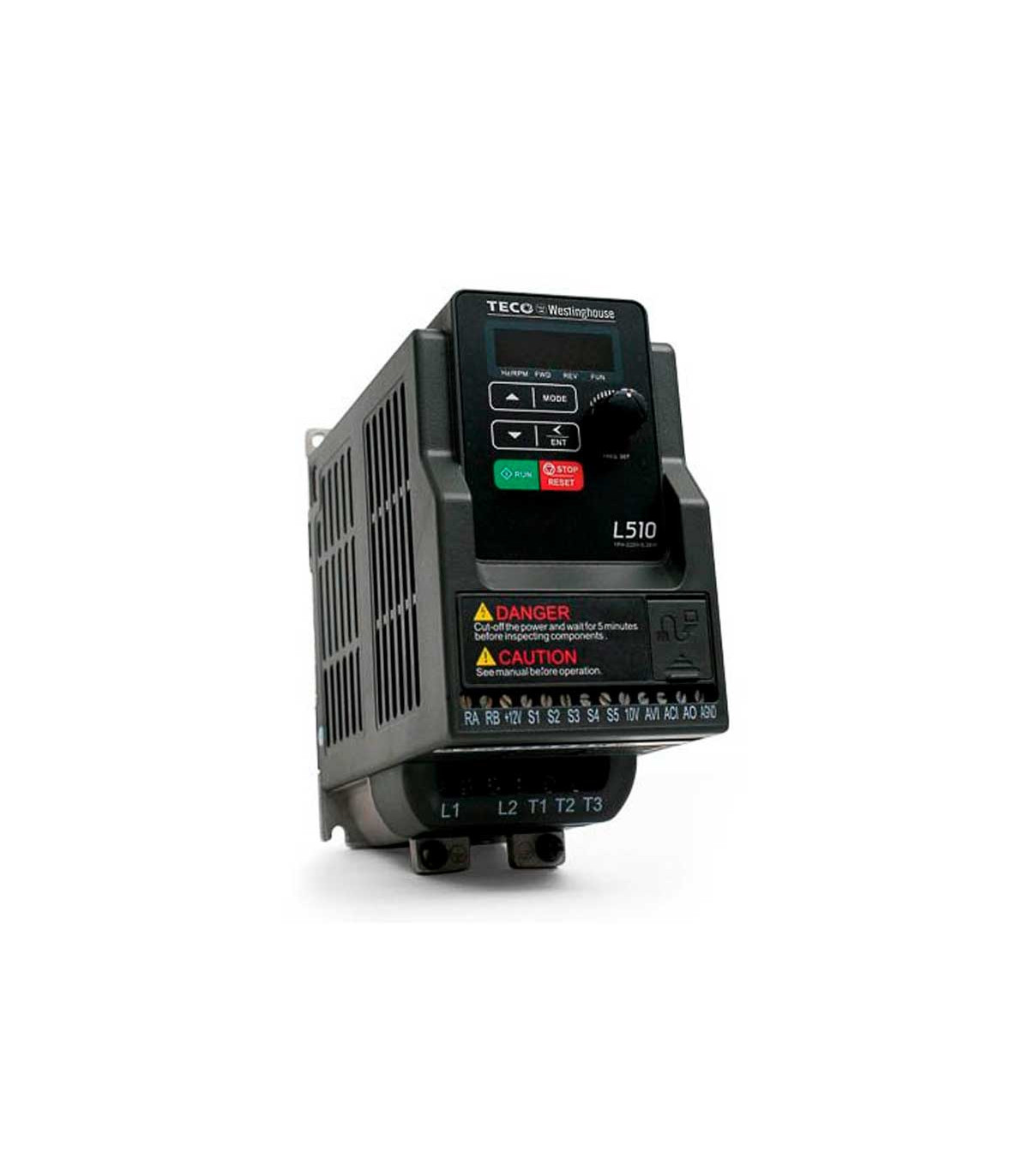

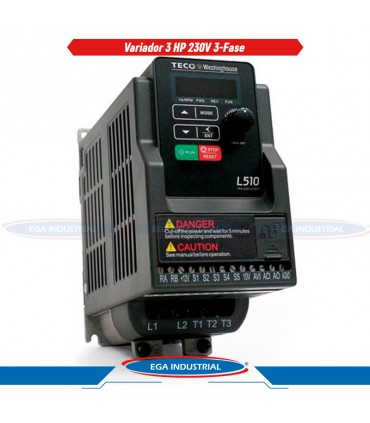

Variador 3 HP 230V L510-203-H3-U TECO
Variador de velocidad 3 fases entrada 230 V, 2.23 kW / 3HP, 10.5A, 3 fases de salida
El Variador de Frecuencia TECO L510-203-H3-U es el equipo de mayor capacidad en la serie L510 para redes de 200-240V Trifásicas. Diseñado para controlar motores de 3 HP (2.2 kW), este variador es una pieza clave en la industria manufacturera que busca eficiencia y estabilidad eléctrica.
A diferencia de otras marcas que fuerzan el uso de equipos monofásicos en este rango de voltaje, el TECO L510-203-H3-U aprovecha las tres fases de alimentación. Esto distribuye la carga de manera uniforme (10.5 Amperes por fase aprox.), evitando el calentamiento excesivo del neutro o de una sola línea, problema común al usar equipos monofásicos de 3HP.
Aplicaciones y Uso
Ideal para cargas pesadas en entornos industriales:
- Compresores de aire (3 HP).
- Molinos de plástico y trituradoras.
- Extrusoras y inyectoras pequeñas.
- Sistemas de bombeo industrial (Presión constante).
- Transportadores de cadena o banda pesada.
Preguntas Frecuentes sobre L510-203-H3-U
- ¿Por qué elegir Trifásico (H3) en lugar de Monofásico (H1)? Al usar 3 fases, la corriente de entrada se divide, reduciendo el calibre de cable necesario y evitando "castigar" una sola fase de su instalación. Es la práctica correcta en industria.
- ¿Soporta arranque pesado? Sí, cuenta con modos de control Vectorial y curva V/F ajustable, además de capacidad de sobrecarga del 150% para vencer la inercia inicial.
- ¿Qué amperaje maneja? Entrega hasta 10.5 Amperes de salida continua hacia el motor.
| Marca | TECO-Westinghouse |
|---|---|
| Modelo | L510-203-H3-U |
| Potencia | 3.0 HP / 2.2 kW |
| Voltaje de Entrada | 200-240V AC Trifásico (3 Fases) |
| Voltaje de Salida | 200-240V AC Trifásico (3 Fases) |
| Corriente de Salida | 10.5 A |
| Tamaño Chasis | Marco 2 (Con ventilador forzado) |
| Comunicación | Modbus RS485 (Puerto RJ45) |
| Protección | IP20 |
Modelos 115 V – Entrada monofásica / salida 230 V trifásica
| Modelo | HP / kW | Tensión de trabajo | Tipo de conexión | Ver página |
|---|---|---|---|---|
| L510-1P2-H1-U | 0.25 HP / 0.2 kW | Entrada 1Φ 100–120 V AC / salida 3Φ 230 V AC | 1 fase entrada / 3 fases salida | Ver 0.25 HP 115 V |
| L510-1P5-H1-U | 0.50 HP / 0.4 kW | Entrada 1Φ 100–120 V AC / salida 3Φ 230 V AC | 1 fase entrada / 3 fases salida | Ver 0.50 HP 115 V |
| L510-101-H1-U | 1 HP / 0.75 kW | Entrada 1Φ 100–120 V AC / salida 3Φ 230 V AC | 1 fase entrada / 3 fases salida | Ver 1 HP 115 V |
Modelos 230 V – Entrada monofásica / salida 230 V trifásica
| Modelo | HP / kW | Tensión de trabajo | Tipo de conexión | Ver página |
|---|---|---|---|---|
| L510-2P2-H1-U | 0.25 HP / 0.2 kW | Entrada 1Φ 200–240 V AC / salida 3Φ 230 V AC | 1 fase entrada / 3 fases salida | Ver 0.25 HP 230 V |
| L510-2P5-H1-U | 0.50 HP / 0.4 kW | Entrada 1Φ 200–240 V AC / salida 3Φ 230 V AC | 1 fase entrada / 3 fases salida | Ver 0.50 HP 230 V |
| L510-201-H1-U | 1 HP / 0.75 kW | Entrada 1Φ 200–240 V AC / salida 3Φ 230 V AC | 1 fase entrada / 3 fases salida | Ver 1 HP 230 V |
| L510-202-H1-U | 2 HP / 1.5 kW | Entrada 1Φ 200–240 V AC / salida 3Φ 230 V AC | 1 fase entrada / 3 fases salida | Ver 2 HP 230 V |
| L510-203-H1-U | 3 HP / 2.2 kW | Entrada 1Φ 200–240 V AC / salida 3Φ 230 V AC | 1 fase entrada / 3 fases salida | Ver 3 HP 230 V |
Modelos 230 V – Entrada trifásica / salida 230 V trifásica
| Modelo | HP / kW | Tensión de trabajo | Tipo de conexión | Ver página |
|---|---|---|---|---|
| L510-2P5-H3-U | 0.50 HP / 0.4 kW | Entrada 3Φ 200–240 V AC / salida 3Φ 230 V AC | 3 fases entrada / 3 fases salida | Ver 0.50 HP 230 V |
| L510-201-H3-U | 1 HP / 0.75 kW | Entrada 3Φ 200–240 V AC / salida 3Φ 230 V AC | 3 fases entrada / 3 fases salida | Ver 1 HP 230 V |
| L510-202-H3-U | 2 HP / 1.5 kW | Entrada 3Φ 200–240 V AC / salida 3Φ 230 V AC | 3 fases entrada / 3 fases salida | Ver 2 HP 230 V |
| L510-203-H3-U | 3 HP / 2.2 kW | Entrada 3Φ 200–240 V AC / salida 3Φ 230 V AC | 3 fases entrada / 3 fases salida | Ver 3 HP 230 V |
Modelos 460 V – Entrada trifásica / salida 460 V trifásica
| Modelo | HP / kW | Tensión de trabajo | Tipo de conexión | Ver página |
|---|---|---|---|---|
| L510-401-H3-U | 1 HP / 0.75 kW | Entrada 3Φ 380–480 V AC / salida 3Φ 460 V AC | 3 fases entrada / 3 fases salida | Ver 1 HP 460 V |
| L510-402-H3-U | 2 HP / 1.5 kW | Entrada 3Φ 380–480 V AC / salida 3Φ 460 V AC | 3 fases entrada / 3 fases salida | Ver 2 HP 460 V |
| L510-403-H3-U | 3 HP / 2.2 kW | Entrada 3Φ 380–480 V AC / salida 3Φ 460 V AC | 3 fases entrada / 3 fases salida | Ver 3 HP 460 V |
Comparativa: TECO vs Siemens (3 HP / Trifásico 220V)
En 3 HP, el uso de entrada trifásica es crítico. TECO ofrece esta ventaja nativa, mientras que Siemens V20 solo ofrece opción monofásica en esta gama de voltaje.
| Parámetro | TECO L510-203-H3-U | Siemens V20 (6SL3210-5BB22-2UV1) |
|---|---|---|
| Potencia | 3.0 HP (2.2 kW) | 3.0 HP (2.2 kW) |
| Voltaje de Entrada | 200-240V Trifásica (3F) ✅ | 200-240V Monofásica (1F) ⚠️ |
| Impacto en Red | Balanceo perfecto (3.5A por fase aprox). | Alto consumo en 1 fase (aprox 20A). |
| Corriente Salida | 10.5 A | 11.0 A |
| Comunicación | Modbus RTU (RJ45) | Modbus RTU (Borneras) |
| Veredicto | Mejor opción Industrial. | Opción si solo hay red monofásica. |
| Enlace | Viendo Actual | Ver Siemens V20 |
Nota de Ingeniería: Usar un variador monofásico de 3HP (como el Siemens) en una red trifásica desbalancea severamente la instalación. El TECO L510-H3 es la elección técnica superior para redes industriales de 220V.
Ficha técnica
- Familia
- Serie L510
- Potencia caballos de fuerza
- 3HP
- Amperaje
- 10.5 A
- Grado de protección
- IP20
