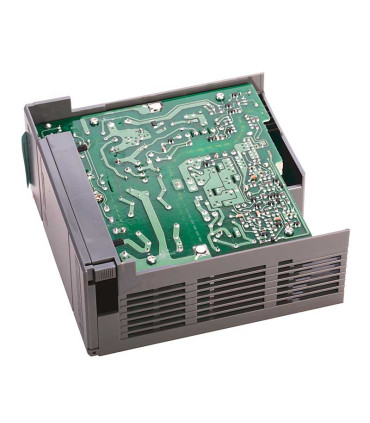

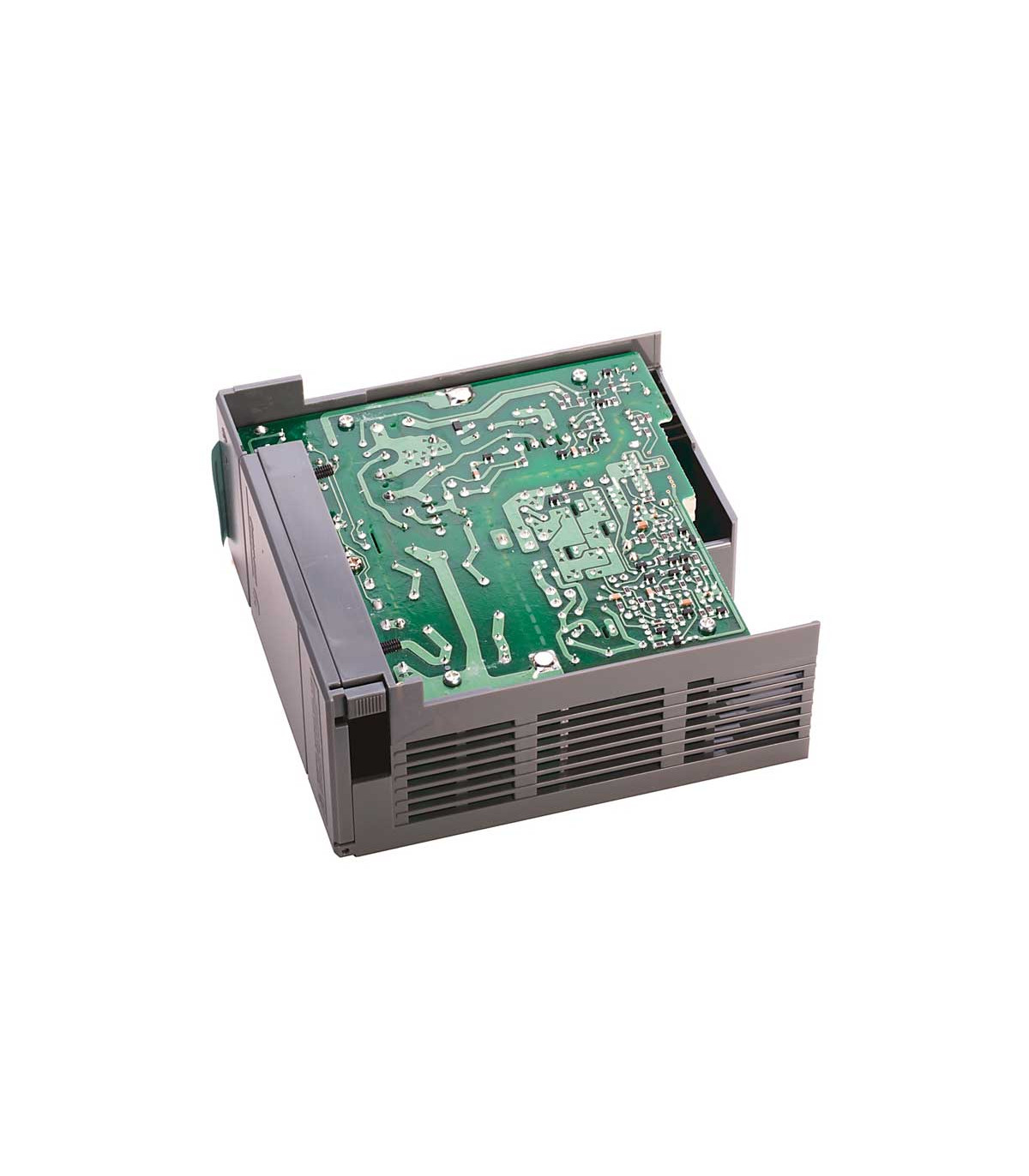

Módulo de alimentación 8A 120/240 VCA 1746-P1 Allen Bradley
Fuente de alimentación Allen-Bradley 1746-P1 para PLC SLC 500, 120/240 VCA, 5 VCC 8A. Alta confiabilidad y compatibilidad con chasis 1746-Ax
Fuente de alimentación Allen-Bradley 1746-P1 – Serie SLC 500, 120/240 VCA, 5 VCC 8 A
Descripción general
La Allen-Bradley 1746-P1 es una fuente de alimentación industrial diseñada para sistemas SLC 500, ofreciendo una conversión confiable de energía con entrada universal 120/240 VCA y salida regulada de 5 VCC a 8 A. Su construcción robusta y tamaño compacto garantizan una operación estable en entornos de automatización exigentes.
Este modelo alimenta tanto el procesador como los módulos de entrada y salida del chasis SLC, asegurando continuidad en operaciones críticas dentro de tableros eléctricos, maquinaria y procesos de manufactura.
Características destacadas
- Entrada universal de 120/240 VCA, 50/60 Hz.
- Salida de 5 VCC a 8 A para módulos lógicos y de E/S.
- Compatibilidad directa con chasis 1746-A4, A7, A10 y A13.
- Protección incorporada contra sobrecarga y sobretemperatura.
- Montaje rápido en panel o bastidor SLC 500.
- Diseñada para operación continua en ambientes industriales hasta 60 °C.
Usos comunes
Ampliamente utilizada en sistemas de control industrial en líneas de ensamble automotriz, procesamiento de alimentos, plantas embotelladoras y automatización HVAC. Ideal para aplicaciones donde se requiere suministro constante a CPUs y módulos SLC 500.
Consejos del especialista
Para sistemas con múltiples módulos de salida o cargas elevadas, se recomienda evaluar el consumo total del chasis y considerar modelos de mayor capacidad como el 1746-P2. Asegúrate de una correcta ventilación dentro del gabinete para prolongar la vida útil del equipo.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Modelo | 1746-P1 |
| Marca | Allen-Bradley / Rockwell Automation |
| Serie | SLC 500 |
| Voltaje de entrada | 120/240 VCA, 50/60 Hz |
| Salida | 5 VCC @ 8 A / 24 VCC @ 2 A |
| Consumo máximo | 100 VA |
| Temperatura de operación | 0 – 60 °C |
| Montaje | Chasis SLC 500 (racks 1746-Ax) |
| Grado de protección | IP20 (uso en gabinete) |
| Peso aproximado | 1.2 kg |
| Certificaciones | UL, cUL, CE, CSA |
Compatibilidad e integración
Totalmente compatible con procesadores SLC 5/01 a SLC 5/05, módulos digitales, analógicos y de comunicación. Puede instalarse en conjunto con fuentes 1746-P2 o 1746-P3 en configuraciones múltiples o redundantes.
Selecciona la fuente de alimentación ideal según el tipo de energía disponible, número de módulos y capacidad de corriente requerida.
| Modelo | Entrada | Salidas | Capacidad 5 V | Chasis compatibles | Recomendado para | |
|---|---|---|---|---|---|---|
| 1746-P1 | 120/240 VCA, 50/60 Hz | 5 VCC / 8 A • 24 VCC / 2 A | 8 A | 1746-A4, A7, A10, A13 | Racks pequeños/medios con carga moderada | Ver producto |
| 1746-P2 | 120/240 VCA, 50/60 Hz | 5 VCC / 15 A • 24 VCC / 2 A | 15 A | 1746-A4, A7, A10, A13, A17 | Racks grandes y alta densidad de módulos | Ver producto |
| 1746-P3 | 24 VCC (19.2–28.8 V) | 5 VCC / 8 A • 24 VCC / 2 A | 8 A | 1746-A4, A7, A10, A13, A17 | Sistemas DC, AGV, UPS o energía solar | Ver producto |
¿No sabes qué fuente Allen-Bradley elegir?
- Si tu sistema usa corriente alterna (AC): elige 1746-P1 o 1746-P2.
- Si tu sistema trabaja con 24 V DC: selecciona 1746-P3.
- ¿Tu rack tiene más de 10 módulos? Opta por la 1746-P2 (mayor capacidad de corriente).
Las tres fuentes son compatibles con la serie SLC 500 y chasis 1746-Ax de Allen-Bradley.
Ficha técnica
- Tipo montaje
- Chasis
- Familia
- SLC 500
- Grado de protección
- IP20
