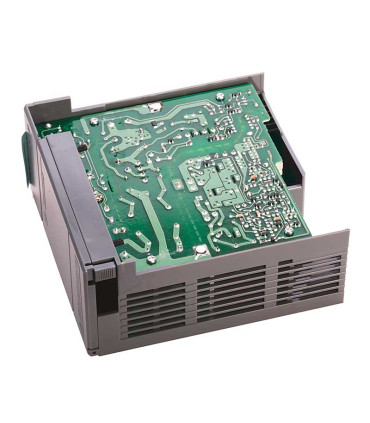

Módulo de alimentación 1746-P3 Allen Bradley
Fuente de alimentación Allen-Bradley 1746-P3 para PLC SLC 500, entrada 24 VCC, salida 5 VCC/8 A y 24 VCC/2 A. Ideal para sistemas móviles o de energía DC.
Fuente de alimentación Allen-Bradley 1746-P3 – Serie SLC 500, 24 VCC, 5 VCC / 8 A, 24 VCC / 2 A
Descripción general
La Allen-Bradley 1746-P3 es una fuente de alimentación de entrada en corriente directa (DC) diseñada para los sistemas modulares SLC 500. Este modelo permite alimentar controladores y módulos de E/S en aplicaciones donde la fuente principal de energía proviene de 24 VCC, ofreciendo máxima flexibilidad para entornos sin red AC o con fuentes conmutadas centralizadas.
Ideal para integradores de sistemas y fabricantes de maquinaria, la 1746-P3 proporciona la confiabilidad de la línea Allen-Bradley en un formato compacto y eficiente energéticamente, manteniendo un rendimiento estable incluso ante fluctuaciones de voltaje.
Características principales
- Entrada de 19.2 a 28.8 VCC con protección contra polaridad inversa.
- Salida de 5 VCC a 8 A y 24 VCC a 2 A para módulos de control y comunicación.
- Diseñada para ambientes industriales de 0 a 60 °C.
- Montaje directo en chasis SLC 500: 1746-A4, A7, A10, A13 y A17.
- Compatible con procesadores SLC 5/01 hasta SLC 5/05.
- Incluye protección térmica y supervisión de voltaje interno.
Usos y aplicaciones
Diseñada para sistemas de control alimentados por fuentes de 24 VCC, como vehículos industriales autónomos (AGV), equipos móviles, procesos descentralizados y aplicaciones con respaldo UPS o solar. Su compatibilidad total con la serie SLC 500 la convierte en una solución ideal para expansiones o reemplazos en sistemas DC existentes.
Consejos del especialista
Asegúrate de utilizar un suministro de 24 VCC regulado con capacidad de corriente suficiente (mínimo 5 A) para garantizar un funcionamiento estable. En aplicaciones con módulos analógicos o de comunicación adicionales, verifica el consumo total del chasis y añade una fuente auxiliar si es necesario.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Modelo | 1746-P3 |
| Marca | Allen-Bradley / Rockwell Automation |
| Serie | SLC 500 |
| Tipo de entrada | Corriente directa (DC) |
| Voltaje de entrada | 19.2 – 28.8 VCC |
| Salida | 5 VCC @ 8 A / 24 VCC @ 2 A |
| Consumo máximo | 100 W |
| Temperatura de operación | 0 – 60 °C |
| Montaje | Chasis SLC 500 (racks 1746-Ax) |
| Grado de protección | IP20 (uso en gabinete) |
| Peso aproximado | 1.3 kg |
| Certificaciones | UL, cUL, CE, CSA |
Compatibilidad e integración
Compatible con controladores SLC 5/01 al SLC 5/05 y todos los módulos de E/S estándar de la serie. Puede combinarse con fuentes AC 1746-P1 o 1746-P2 en sistemas mixtos, y se integra fácilmente en soluciones de automatización alimentadas por DC.
Selecciona la fuente de alimentación ideal según el tipo de energía disponible, número de módulos y capacidad de corriente requerida.
| Modelo | Entrada | Salidas | Capacidad 5 V | Chasis compatibles | Recomendado para | |
|---|---|---|---|---|---|---|
| 1746-P1 | 120/240 VCA, 50/60 Hz | 5 VCC / 8 A • 24 VCC / 2 A | 8 A | 1746-A4, A7, A10, A13 | Racks pequeños/medios con carga moderada | Ver producto |
| 1746-P2 | 120/240 VCA, 50/60 Hz | 5 VCC / 15 A • 24 VCC / 2 A | 15 A | 1746-A4, A7, A10, A13, A17 | Racks grandes y alta densidad de módulos | Ver producto |
| 1746-P3 | 24 VCC (19.2–28.8 V) | 5 VCC / 8 A • 24 VCC / 2 A | 8 A | 1746-A4, A7, A10, A13, A17 | Sistemas DC, AGV, UPS o energía solar | Ver producto |
¿No sabes qué fuente Allen-Bradley elegir?
- Si tu sistema usa corriente alterna (AC): elige 1746-P1 o 1746-P2.
- Si tu sistema trabaja con 24 V DC: selecciona 1746-P3.
- ¿Tu rack tiene más de 10 módulos? Opta por la 1746-P2 (mayor capacidad de corriente).
Las tres fuentes son compatibles con la serie SLC 500 y chasis 1746-Ax de Allen-Bradley.
Ficha técnica
- Voltaje
- 24V CD
- Tipo montaje
- Chasis
- Familia
- SLC 500
- Grado de protección
- IP20
