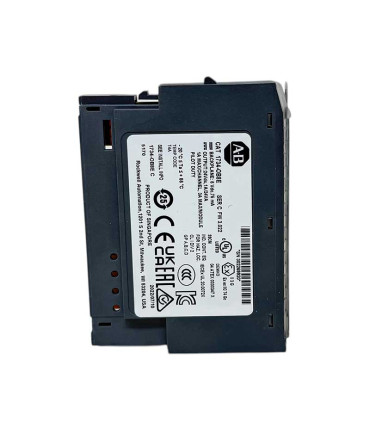

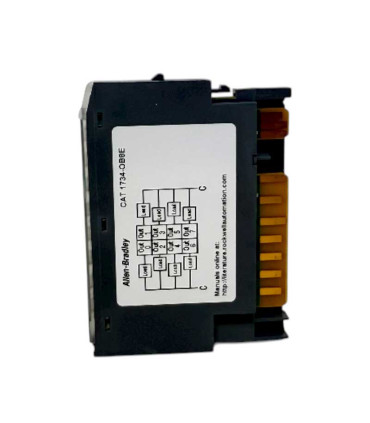

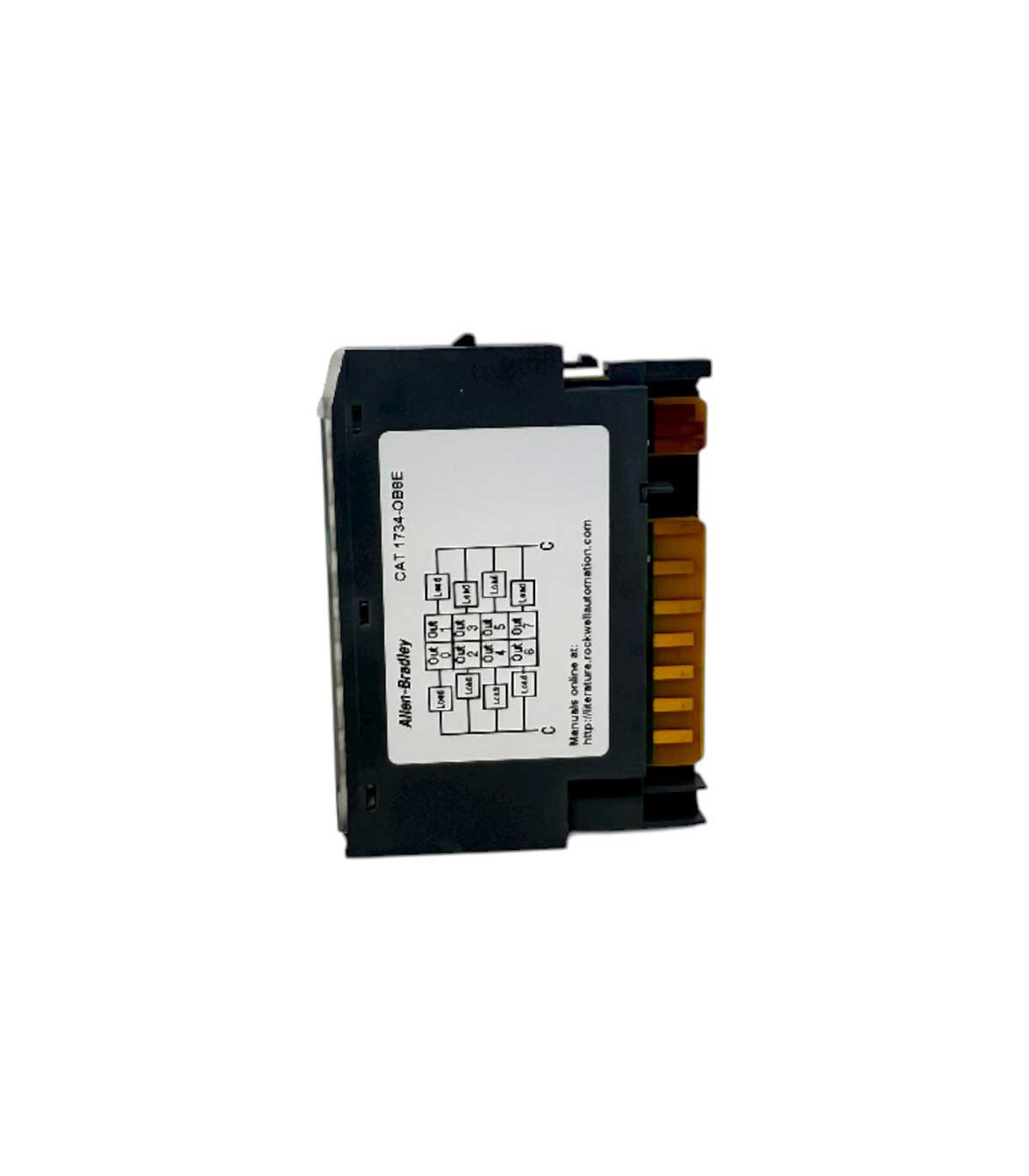

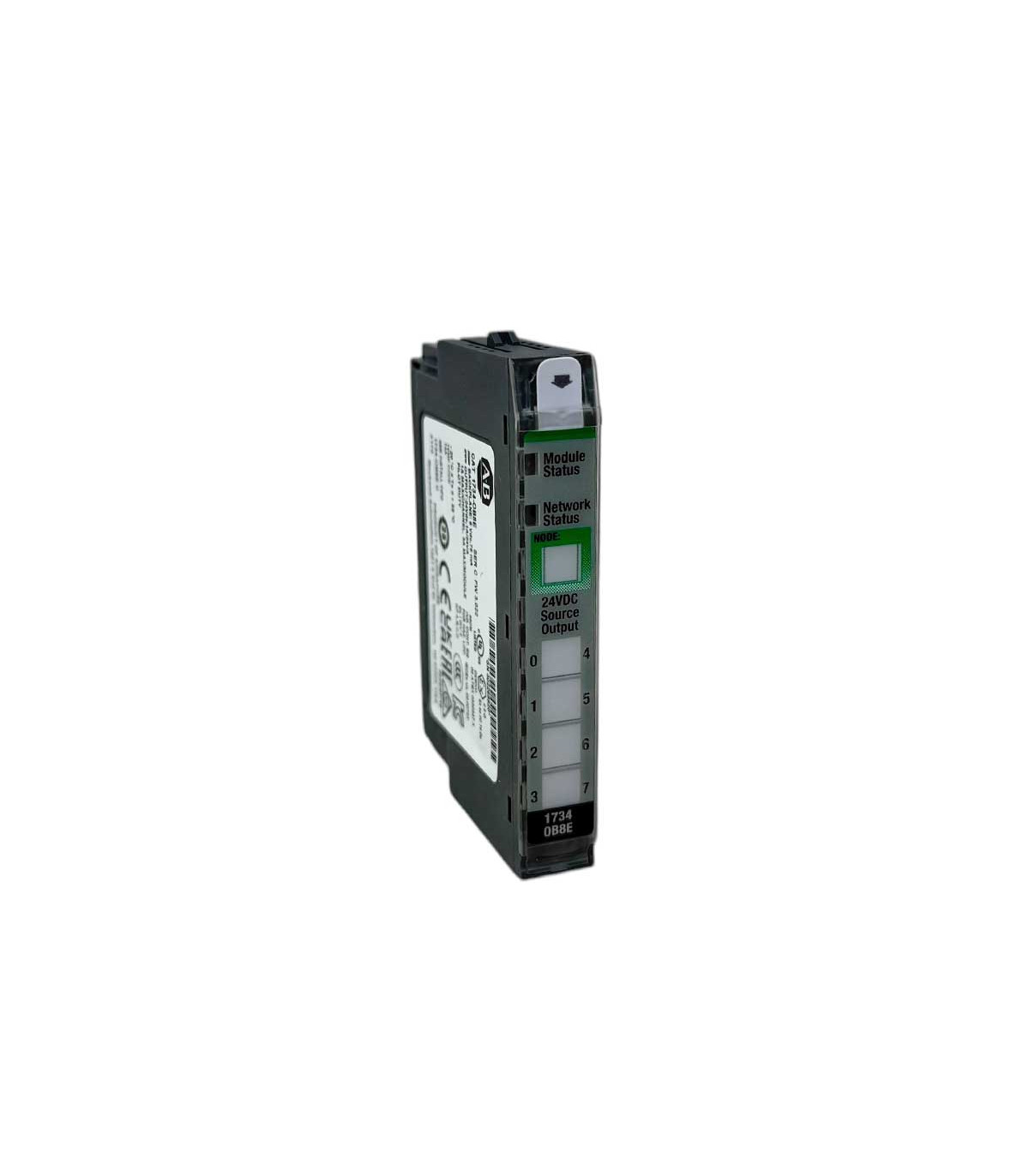

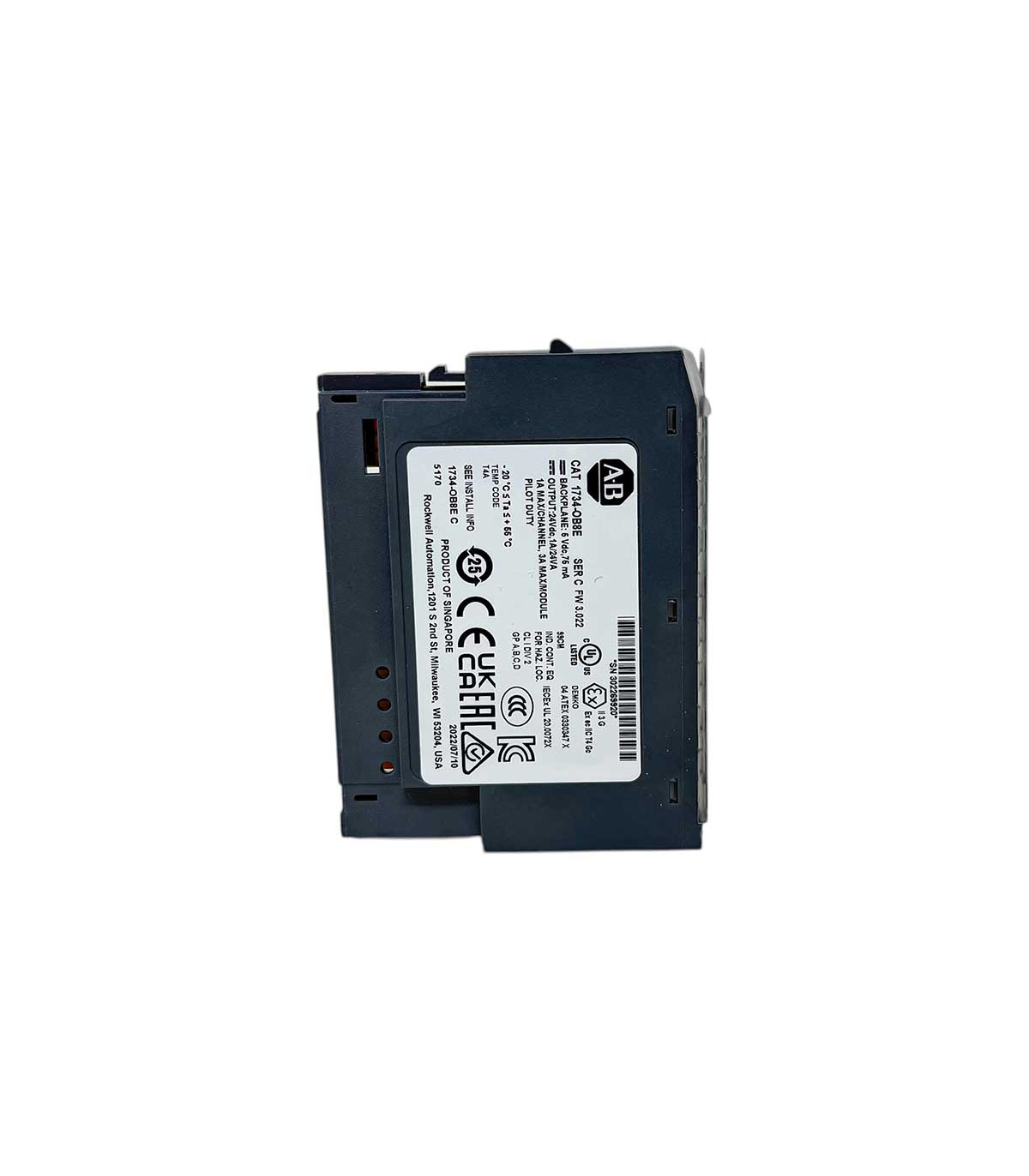

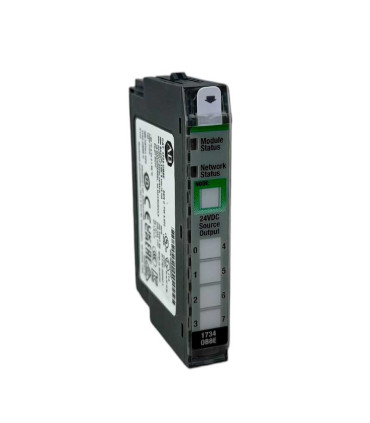

1734-OB8E — Módulo de entradas y salidas Allen-Bradley

1734-OB8E de Allen-Bradley es un módulo de entradas y salidas para aplicaciones industriales. Para selección, compatibilidad y uso se recomienda validar la documentación correspondiente al número de parte exacto. Disponibilidad y entrega se confirman al cotizar.

Lee masMostrar menos
Referencia:
1734OB8E
Marca:
Descripción

Módulo de Salidas Digitales Allen-Bradley 1734-OB8E | Serie POINT I/O 1734 | 24 V DC – 8 Canales Electrónicos

Descripción general

El Allen-Bradley 1734-OB8E es un módulo de salidas digitales electrónicas de 8 canales perteneciente a la serie POINT I/O 1734, diseñada por Rockwell Automation para ofrecer control distribuido y escalable en redes industriales modernas.

Opera con salidas tipo sourcing (24 V DC) y cuenta con diagnóstico de canal, monitoreo de fallas y detección de sobrecarga individual. Su arquitectura modular y su montaje directo en riel DIN permiten integrar múltiples módulos en un mismo nodo EtherNet/IP o DeviceNet, optimizando espacio en gabinetes de control.

Características principales

  • 8 salidas electrónicas independientes tipo sourcing (PNP).
  • Voltaje nominal de salida: 24 V DC ± 10 %.
  • Corriente nominal por canal: 1 A máx. (total 8 A por módulo).
  • Diagnóstico avanzado: detección de cortocircuito, sobrecarga y pérdida de alimentación.
  • Indicadores LED individuales por canal y de estado de módulo.
  • Montaje rápido en riel DIN con bases 1734-TB o 1734-TB3.
  • Compatible con módulos de comunicación 1734-AENT, 1734-ADN, 1734-ACNR, etc.
  • Soporte completo para EtherNet/IP, DeviceNet y ControlNet mediante adaptadores.

Usos comunes y aplicaciones

El 1734-OB8E se utiliza en aplicaciones que requieren control descentralizado o modular donde la confiabilidad y la flexibilidad de red son esenciales. Es ampliamente empleado en:

  • Máquinas de empaque, ensamble y etiquetado automatizadas.
  • Procesos con arquitectura distribuida basados en CompactLogix o ControlLogix.
  • Sistemas de bombeo, ventilación y HVAC con control remoto.
  • Plantas de alimentos, farmacéutica o automotriz con nodos EtherNet/IP.

Consejos del especialista

Usa el 1734-OB8E junto con fuentes 24 V DC estabilizadas y asegúrate de respetar la corriente total del módulo para evitar limitaciones térmicas. Aprovecha las funciones de diagnóstico en Studio 5000 para monitorear fallas de canal y mejorar la disponibilidad del sistema. Al diseñar nodos distribuidos, agrupa módulos 1734 por tipo de carga para simplificar el mantenimiento.

Especificaciones técnicas

Parámetro Valor
Marca Allen-Bradley / Rockwell Automation
Modelo 1734-OB8E
Serie / Familia POINT I/O 1734
Tipo de módulo Salidas digitales DC tipo sourcing
Número de canales 8 salidas
Voltaje nominal de salida 24 V DC ± 10 %
Corriente máxima por salida 1 A por canal (8 A total)
Protección Contra sobrecorriente, cortocircuito y sobretensión
Aislamiento Grupo a grupo 50 V máx.
Consumo de backplane 50 mA @ 5 V DC / 20 mA @ 24 V DC
Montaje Riel DIN con base 1734-TB / TB3
Indicadores LED por canal y estado de módulo
Comunicación A través de módulo de red POINT I/O (1734-AENT, 1734-ADN, etc.)
Temperatura de operación 0 a +55 °C
Grado de protección IP20 (según IEC 60529)
Normas UL, CE, CSA, C-Tick
Peso ≈ 60 g

Compatibilidad e integración

Este módulo se integra de forma nativa con controladores CompactLogix y ControlLogix mediante adaptadores POINT I/O EtherNet/IP (1734-AENT/AENTR). Su diseño modular permite mezclar entradas y salidas DC, analógicas o de comunicación en el mismo nodo, simplificando el cableado y reduciendo costos de instalación.

Diferencia frente al modelo 1734-OB8

El 1734-OB8E es una versión mejorada del módulo estándar 1734-OB8. Incluye diagnóstico por canal, lo que permite detectar fallas como cortocircuitos o sobrecarga en una salida sin afectar a las demás. Además, incorpora protección individual y recuperación automática por canal, ideal para entornos industriales donde la confiabilidad del sistema es prioritaria.

Modelo Canales Voltaje Tipo de salida Características
1734-OB2 2 24 V DC Transistor PNP Control básico de actuadores Ver producto
1734-OB2E 2 24 V DC Transistor PNP con diagnóstico Monitoreo electrónico por canal Ver producto
1734-OB4 4 24 V DC Transistor PNP Compacto, ideal para máquinas pequeñas Ver producto
1734-OB4E 4 24 V DC Transistor PNP con diagnóstico Protección individual y alertas por canal Ver producto
1734-OB8 8 24 V DC Transistor PNP Alta densidad sin diagnóstico Ver producto
1734-OB8E 8 24 V DC Transistor PNP con diagnóstico Supervisión de fallas y mantenimiento predictivo Ver producto
1734-OW2 2 250 V AC / 125 V DC Relé NA / NC Para cargas de potencia y aislamiento galvánico Ver producto
1734-OW4 4 250 V AC / 125 V DC Relé NA Control de cargas mixtas y motores pequeños Ver producto
Modelo Canales Voltaje Tipo Tiempo de respuesta Uso recomendado Ver producto
1734-IB2 2 24 VDC Sink / Source < 1 ms Paneles compactos / señales puntuales Ver producto
1734-IB4 4 24 VDC Sink / Source < 1 ms Celdas pequeñas / ensamble ligero Ver producto
1734-IB8 8 24 VDC Sink / Source < 1 ms Líneas de producción / control distribuido Ver producto
Lee masMostrar menos
Detalles del producto
1734OB8E

Ficha técnica

Familia
Point I/O
Voltaje
24V CD
Amperaje
3 A
Tipo montaje
Riel DIN
Grado de protección
IP20
Número salidas
8 Salidas digitales

Referencias específicas

Nº Pieza fabricante (NPM)
1734-OB8E
