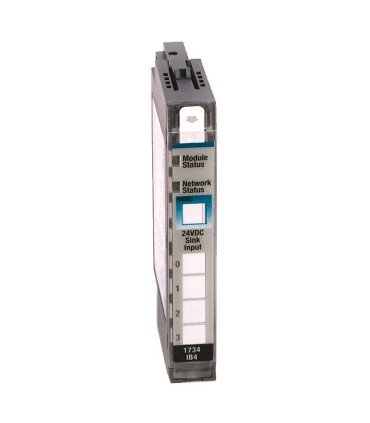

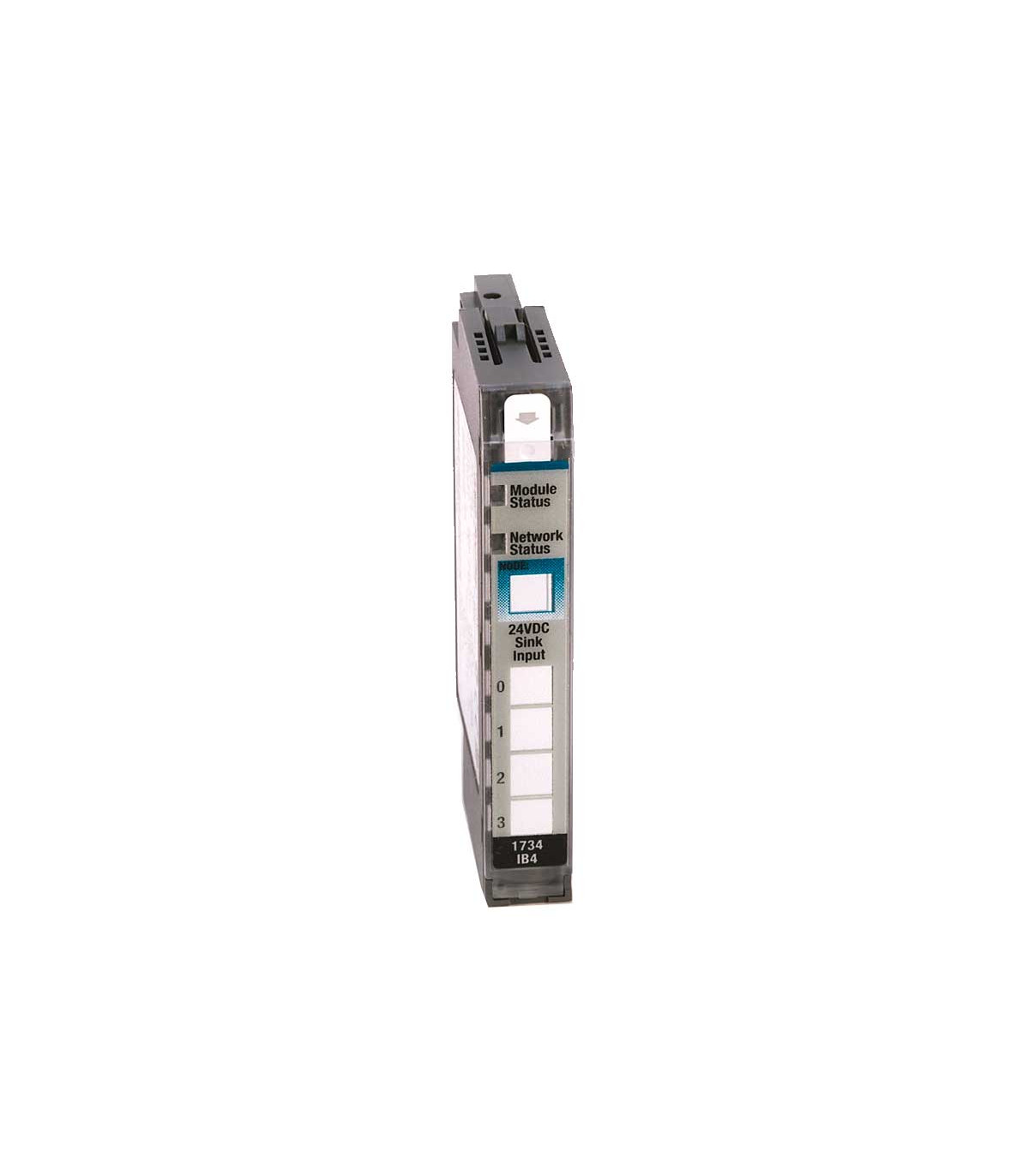

Módulo de 4 entradas digitales 1734-IB4 Allen Bradley
Módulo Allen-Bradley 1734-IB4 con 4 entradas digitales 24 VDC. Ideal para control y monitoreo de señales discretas en sistemas POINT I/O.
1734-IB4 Allen-Bradley | Módulo de 4 Entradas Digitales 24 VDC POINT I/O
Descripción general
El Allen-Bradley 1734-IB4 pertenece a la familia POINT I/O 1734 y proporciona cuatro entradas digitales de 24 VDC para registrar señales discretas con alta confiabilidad. Su formato delgado lo convierte en una solución versátil para tableros de control donde el espacio y la eficiencia energética son prioridad.
Diseñado para entornos industriales modernos, el módulo permite una integración rápida en arquitecturas CompactLogix o ControlLogix, con diagnósticos por canal y comunicación mediante adaptadores EtherNet/IP, DeviceNet o PROFIBUS-DP.
Características y beneficios
- 4 canales de entrada de 24 VDC tipo sink/source.
- Tiempo de respuesta menor a 1 ms por canal.
- LED de diagnóstico individual de estado.
- Protección integrada contra inversión de polaridad y ruido eléctrico.
- Montaje directo sobre riel DIN 35 mm sin herramientas.
Usos y aplicaciones comunes
Utilizado para monitorear sensores de proximidad, finales de carrera, pulsadores y detectores ópticos en líneas de ensamble, maquinaria de empaque, HVAC y sistemas automáticos de transporte.
Consejo del especialista
Si requieres agrupar varias señales discretas en un mismo punto sin saturar el bus, el 1734-IB4 es el equilibrio ideal entre densidad, costo y facilidad de mantenimiento.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Entradas digitales | 4 canales 24 VDC |
| Tipo | Sink/Source |
| Corriente típica por canal | 8 mA |
| Consumo del bus | 75 mA @ 5 VDC |
| Tiempo de respuesta | < 1 ms |
| Grado de protección | IP20 |
| Temperatura de operación | 0 – 55 °C |
| Montaje | Riel DIN 35 mm |
Compatibilidad e integración
Compatible con adaptadores 1734-AENT/AENTR, 1734-ADN, 1734-APB y 1734-PDN. Requiere base de terminales 1734-TB o 1734-TOP.
| Modelo | Canales | Voltaje | Tipo | Tiempo de respuesta | Uso recomendado | Ver producto |
|---|---|---|---|---|---|---|
| 1734-IB2 | 2 | 24 VDC | Sink / Source | < 1 ms | Paneles compactos / señales puntuales | Ver producto |
| 1734-IB4 | 4 | 24 VDC | Sink / Source | < 1 ms | Celdas pequeñas / ensamble ligero | Ver producto |
| 1734-IB8 | 8 | 24 VDC | Sink / Source | < 1 ms | Líneas de producción / control distribuido | Ver producto |
| Modelo | Canales | Voltaje | Tipo de salida | Características | |
|---|---|---|---|---|---|
| 1734-OB2 | 2 | 24 V DC | Transistor PNP | Control básico de actuadores | Ver producto |
| 1734-OB2E | 2 | 24 V DC | Transistor PNP con diagnóstico | Monitoreo electrónico por canal | Ver producto |
| 1734-OB4 | 4 | 24 V DC | Transistor PNP | Compacto, ideal para máquinas pequeñas | Ver producto |
| 1734-OB4E | 4 | 24 V DC | Transistor PNP con diagnóstico | Protección individual y alertas por canal | Ver producto |
| 1734-OB8 | 8 | 24 V DC | Transistor PNP | Alta densidad sin diagnóstico | Ver producto |
| 1734-OB8E | 8 | 24 V DC | Transistor PNP con diagnóstico | Supervisión de fallas y mantenimiento predictivo | Ver producto |
| 1734-OW2 | 2 | 250 V AC / 125 V DC | Relé NA / NC | Para cargas de potencia y aislamiento galvánico | Ver producto |
| 1734-OW4 | 4 | 250 V AC / 125 V DC | Relé NA | Control de cargas mixtas y motores pequeños | Ver producto |
Ficha técnica
- Voltaje
- 24V CD
- Tipo montaje
- Riel DIN
- Familia
- Point I/O
- Grado de protección
- IP20
- Número entradas
- 4 entradas digitales
