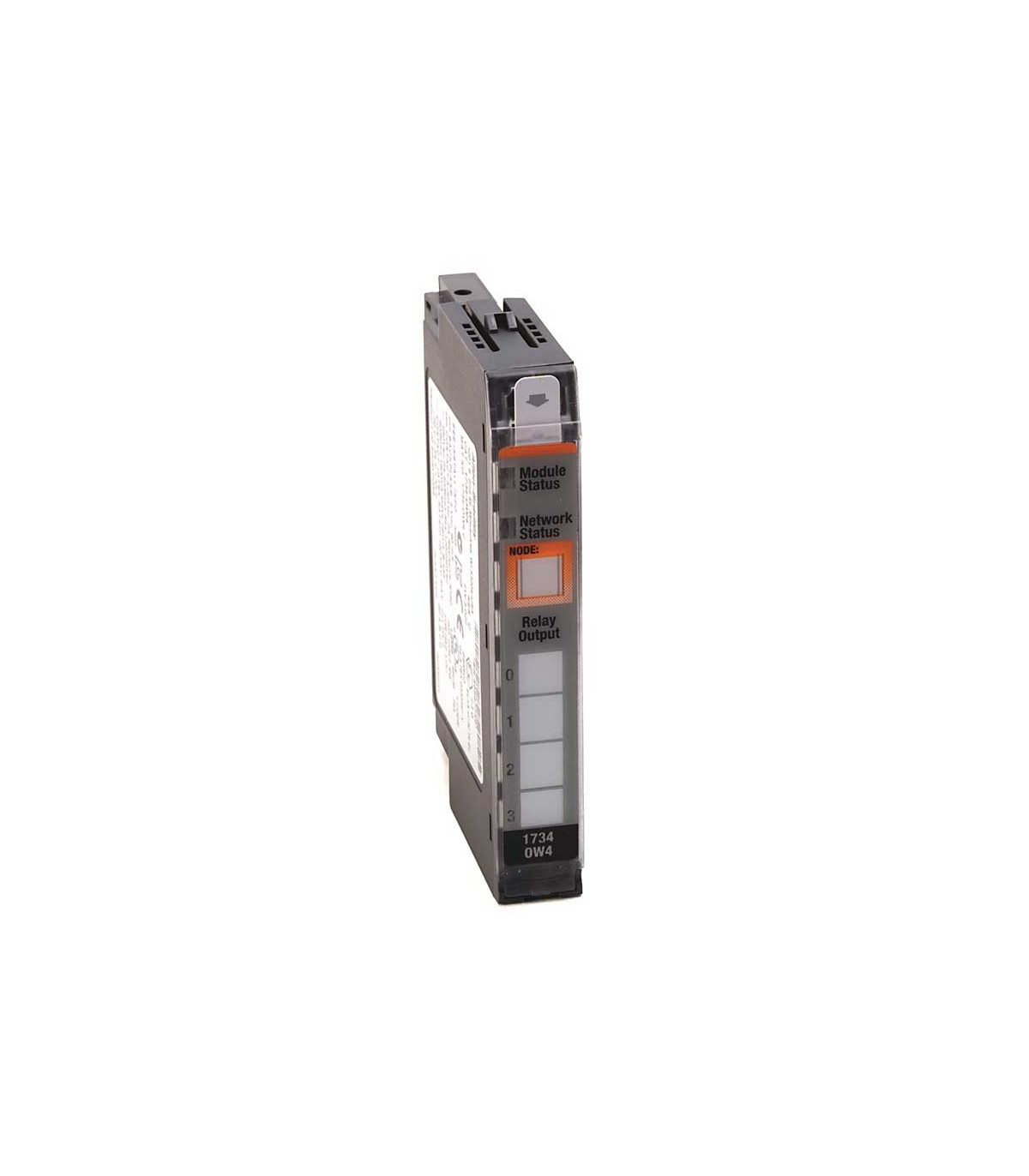

Módulo de salidas por relé 1734-OW4 Allen Bradley

Descripción general

El Allen-Bradley 1734-OW4 es un módulo de salidas por relé electromecánico perteneciente a la familia POINT I/O 1734 de Rockwell Automation. Diseñado para aplicaciones industriales versátiles, este módulo permite controlar hasta cuatro salidas independientes de corriente alterna o directa (AC/DC) mediante contactos secos tipo “form A” (NO).

Su diseño compacto, con montaje directo en riel DIN, facilita la integración en tableros de control distribuidos y gabinetes remotos. Gracias a la tecnología POINT I/O, cada módulo se instala en segundos y se comunica de forma inmediata a través del backplane de datos, reduciendo drásticamente el cableado y los tiempos de instalación.

Ventajas y características principales

• 4 salidas por relé independientes tipo “form A” (Normalmente Abiertas).
• Compatible con cargas AC (hasta 250 V) o DC (hasta 125 V).
• Corriente máxima por canal: 2 A (resistiva) o 0.5 A (inductiva).
• Vida eléctrica estimada: hasta 100 000 ciclos a carga nominal.
• Indicadores LED por canal y diagnóstico de estado del módulo.
• Montaje en riel DIN con base 1734-TB o 1734-TB3.
• Conmutación aislada para evitar interferencias entre canales.
• Compatibilidad con controladores CompactLogix, ControlLogix y Micro800.

Usos comunes y aplicaciones reales

El módulo 1734-OW4 es ampliamente utilizado en sistemas de automatización que requieren conmutar cargas de potencia moderada con aislamiento galvánico. Es ideal para el control de:

• Solenoides, contactores y válvulas eléctricas en sistemas de proceso.
• Luminarias de señalización industrial o balizas de estado.
• Alarmas audibles o visuales en tableros de control.
• Dispositivos de control de HVAC y bombas pequeñas.

Su capacidad de conmutar señales tanto AC como DC permite usarlo en ambientes mixtos, lo que resulta muy útil en líneas de ensamblaje o plantas que combinan cargas electromecánicas con control electrónico.

Consejos del especialista

Para una vida útil prolongada de los contactos, utiliza supresores RC o diodos flyback en cargas inductivas. Si tu aplicación combina salidas electrónicas y por relé, instala el módulo 1734-FPD como separador de campo para proteger el bus de comunicación. Durante el montaje, asegúrate de conectar firmemente la base 1734-TB3 para evitar falsos contactos en el backplane.

Especificaciones técnicas

Compatibilidad e integración

Este módulo se comunica a través del bus POINT I/O y puede integrarse en redes EtherNet/IP, DeviceNet o ControlNet mediante los adaptadores 1734-AENT, 1734-ADN o 1734-ACNR. En Studio 5000 Logix Designer se identifica automáticamente al añadirlo a un proyecto Logix, simplificando su configuración y diagnóstico.

Totalmente compatible con controladores CompactLogix, ControlLogix y Micro850, lo que permite expandir E/S remotas en cualquier arquitectura Allen-Bradley moderna.

Ficha técnica resumida

Salidas: 4 por relé (AC/DC) | Voltaje: hasta 250 V AC / 125 V DC | Corriente: 2 A máx. | Montaje: Riel DIN | Protección: IP20
