1734-OB2E — Módulo de entradas y salidas Allen-Bradley

1734-OB2E de Allen-Bradley es un módulo de entradas y salidas para aplicaciones industriales. Para selección, compatibilidad y uso se recomienda validar la documentación correspondiente al número de parte exacto. Disponibilidad y entrega se confirman al cotizar.

Lee masMostrar menos
Referencia:
1734OB2E
Marca:
Descripción

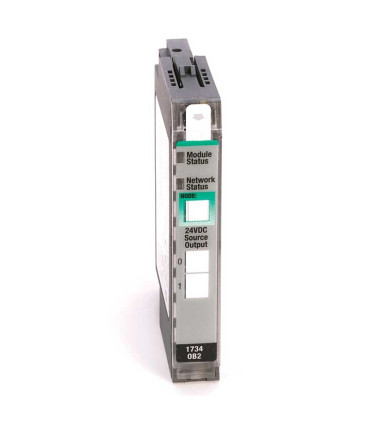

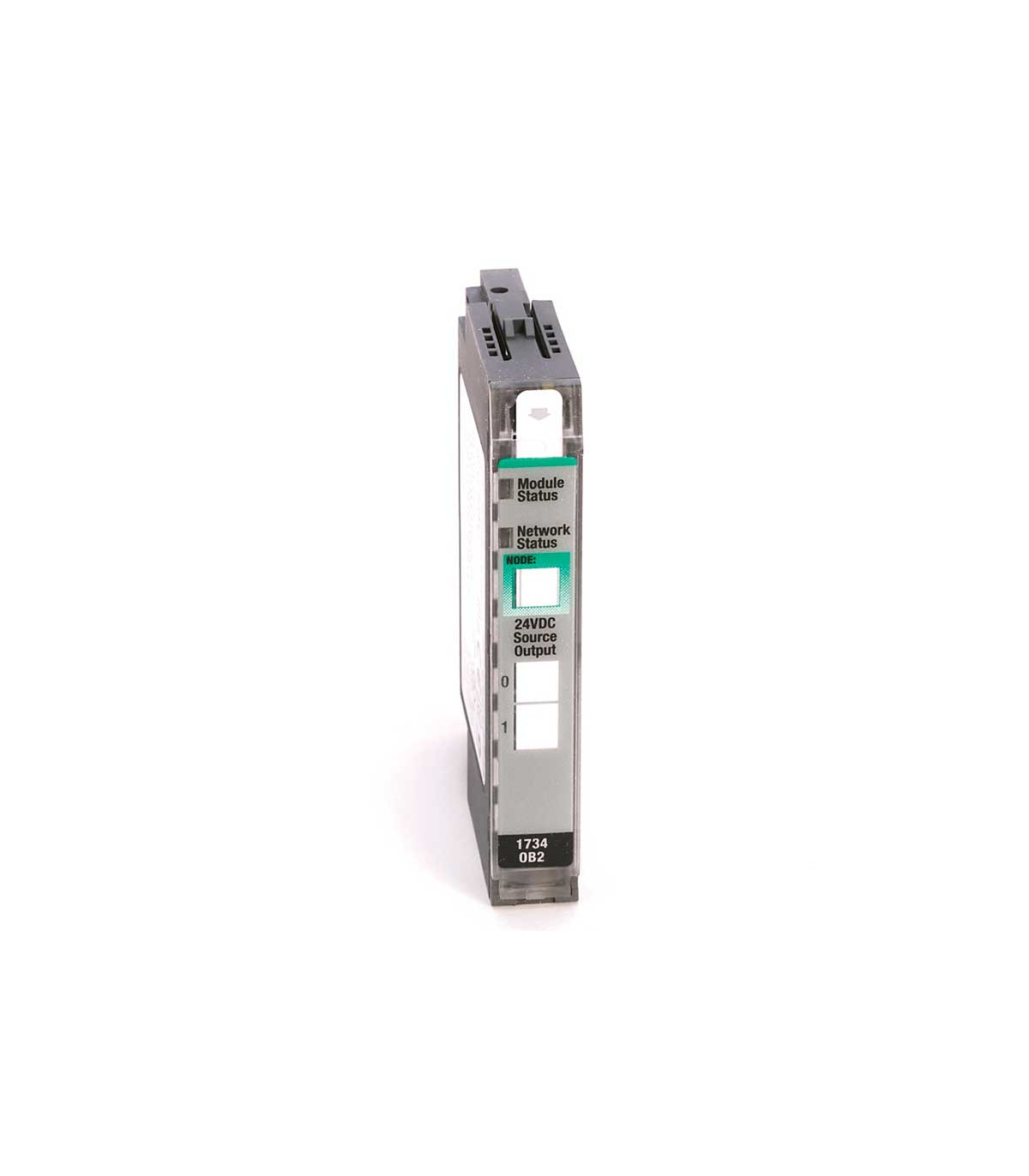

Allen-Bradley 1734-OB2E | Módulo de salida digital POINT I/O con diagnóstico 2 canales 24 V DC

Descripción general

El Allen-Bradley 1734-OB2E es un módulo de salidas digitales de 2 canales con diagnóstico electrónico, diseñado para sistemas distribuidos de la familia POINT I/O. Ofrece supervisión en tiempo real del estado de cada canal, detección de sobrecorriente, cortocircuito y carga desconectada, garantizando máxima confiabilidad en aplicaciones industriales críticas.

Con una capacidad de 0.5 A por canal a 24 V DC y conexión tipo sourcing (PNP), el 1734-OB2E proporciona una solución compacta y segura para el control de actuadores, indicadores y sistemas de salida digital de bajo consumo.

Características destacadas

  • 2 salidas digitales sourcing (PNP) de 24 V DC, 0.5 A máx. por canal.
  • Diagnóstico avanzado por canal: detección de cortocircuito, sobrecorriente y circuito abierto.
  • Protección electrónica con restablecimiento automático.
  • Indicadores LED individuales para estado de canal y fallas detectadas.
  • Montaje modular en riel DIN mediante bases 1734-TOP o 1734-TB3S.
  • Compatible con adaptadores POINT I/O 1734-AENT, 1734-ADN y 1734-APB.
  • Certificaciones UL, CE y cULus para entornos industriales.

Aplicaciones industriales

Ideal para arquitecturas distribuidas de control, el 1734-OB2E se utiliza en máquinas de ensamble, robótica ligera, control de procesos y transporte automatizado. Su diagnóstico integrado lo hace perfecto para aplicaciones donde la detección temprana de fallas reduce el tiempo de paro y mejora la eficiencia operativa.

Consejos del especialista

Al integrar el módulo en Studio 5000 o RSLogix 5000, habilita las etiquetas de diagnóstico para visualizar fallas por canal directamente en el controlador CompactLogix o ControlLogix. En aplicaciones con cargas inductivas, se recomienda instalar diodos de rueda libre para prolongar la vida útil del módulo.

Especificaciones técnicas

Parámetro Valor
Marca Allen-Bradley
Serie POINT I/O
Modelo 1734-OB2E
Tipo Módulo de salida digital con diagnóstico
Número de canales 2
Voltaje nominal 24 V DC
Corriente por canal 0.5 A
Tipo de salida Transistor sourcing (PNP)
Protección Sobre-corriente, cortocircuito y circuito abierto
Diagnóstico LEDs y comunicación al PLC
Grado de protección IP20
Temperatura de operación –20 °C a +55 °C
Dimensiones 56 × 12 × 75 mm
Peso ≈ 40 g
Certificaciones UL, CE, cULus, RoHS

Compatibilidad e integración

Compatible con controladores CompactLogix, ControlLogix y adaptadores EtherNet/IP (1734-AENTR). Puede combinarse con módulos de entrada 1734-IB2E o fuentes 1734-FPDK para segmentar la alimentación del sistema. Su integración con RSLogix simplifica la configuración de alarmas por canal.

Diferencias frente al modelo 1734-OB2

El 1734-OB2E incorpora diagnóstico electrónico individual, mientras que el 1734-OB2 ofrece salidas estándar sin monitoreo detallado. Esta mejora permite identificar fallas específicas por canal y ofrece mayor seguridad operativa, especialmente en entornos donde la confiabilidad es crítica.

Modelo Canales Voltaje Tipo de salida Características
1734-OB2 2 24 V DC Transistor PNP Control básico de actuadores Ver producto
1734-OB2E 2 24 V DC Transistor PNP con diagnóstico Monitoreo electrónico por canal Ver producto
1734-OB4 4 24 V DC Transistor PNP Compacto, ideal para máquinas pequeñas Ver producto
1734-OB4E 4 24 V DC Transistor PNP con diagnóstico Protección individual y alertas por canal Ver producto
1734-OB8 8 24 V DC Transistor PNP Alta densidad sin diagnóstico Ver producto
1734-OB8E 8 24 V DC Transistor PNP con diagnóstico Supervisión de fallas y mantenimiento predictivo Ver producto
1734-OW2 2 250 V AC / 125 V DC Relé NA / NC Para cargas de potencia y aislamiento galvánico Ver producto
1734-OW4 4 250 V AC / 125 V DC Relé NA Control de cargas mixtas y motores pequeños Ver producto
Modelo Canales Voltaje Tipo Tiempo de respuesta Uso recomendado Ver producto
1734-IB2 2 24 VDC Sink / Source < 1 ms Paneles compactos / señales puntuales Ver producto
1734-IB4 4 24 VDC Sink / Source < 1 ms Celdas pequeñas / ensamble ligero Ver producto
1734-IB8 8 24 VDC Sink / Source < 1 ms Líneas de producción / control distribuido Ver producto
Lee masMostrar menos
Detalles del producto
1734OB2E

Ficha técnica

Familia
Point I/O
Voltaje
24V CD
Tipo montaje
Riel DIN
Grado de protección
IP20
Número salidas
2 salidas digitales

Referencias específicas

Nº Pieza fabricante (NPM)
1734-OB2E
