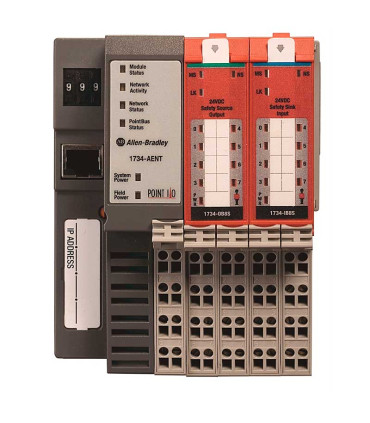

Módulo de comunicación 1734-AENT Allen Bradley
Adaptador Allen-Bradley 1734-AENT para red EtherNet/IP. Conecta hasta 63 módulos POINT I/O con diagnóstico y comunicación industrial de alta velocidad.
Allen-Bradley 1734-AENT | Adaptador de red EtherNet/IP | Serie POINT I/O 1734
Descripción general

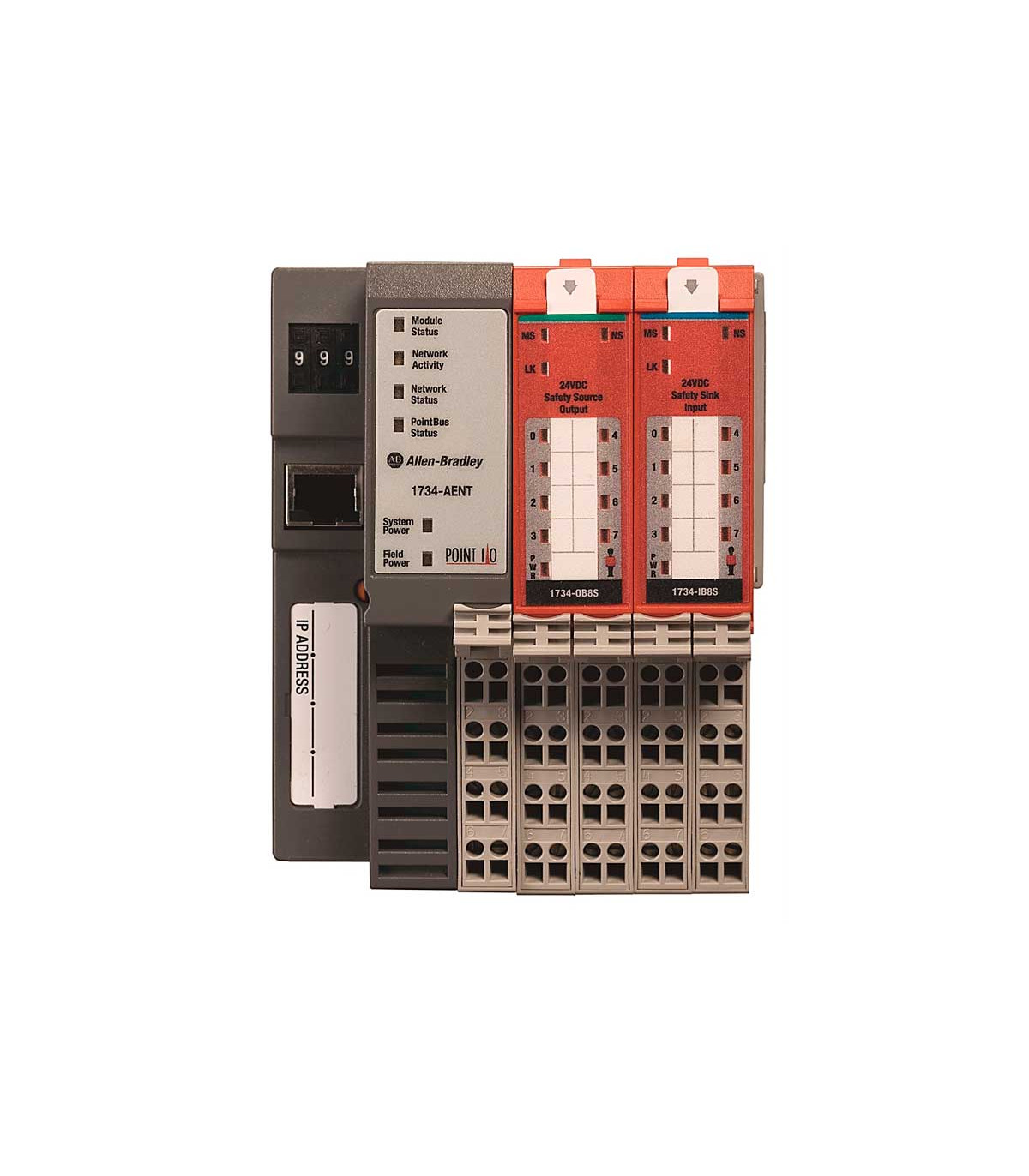

El Allen-Bradley 1734-AENT es un adaptador de red EtherNet/IP para la plataforma modular POINT I/O 1734. Su función es actuar como interfaz de comunicación entre los módulos de E/S distribuidas y el controlador principal (CompactLogix, ControlLogix o GuardLogix). Este adaptador permite conectar hasta 63 módulos POINT I/O a través de la red Ethernet, ofreciendo diagnósticos avanzados y configuración directa desde Studio 5000.
Gracias a su diseño compacto y montaje en riel DIN, el 1734-AENT simplifica la expansión de sistemas de automatización industrial, reduciendo cableado y costos de instalación. Es ideal para arquitecturas distribuidas y sistemas de control que requieren comunicación rápida, confiable y flexible.
Ventajas y características principales
- Comunicación por red EtherNet/IP con tasas de hasta 100 Mbps.
- Admite hasta 63 módulos POINT I/O en una sola cadena.
- Diagnóstico por canal y monitoreo de estado en tiempo real.
- Configuración mediante software Studio 5000 Logix Designer / RSLogix 5000.
- Puerto dual RJ45 para topologías lineales o en anillo (DLR - Device Level Ring).
- Soporte para actualizaciones de firmware y protección con contraseña.
- Montaje rápido en riel DIN y conexión a 24 VDC.
- Compatibilidad con CompactLogix, ControlLogix y Micro850 (a través de EtherNet/IP).
Usos comunes y aplicaciones reales
El 1734-AENT se utiliza como el corazón de nodos de E/S distribuidas en:
- Líneas de producción automatizadas y maquinaria modular.
- Plantas de envasado, embotellado y sistemas de transporte.
- Sistemas HVAC, tratamiento de agua y control de bombas.
- Redes industriales con comunicación EtherNet/IP.
Su robustez y diagnóstico avanzado lo hacen ideal para integrar módulos de entrada, salida y analógicos POINT I/O en un mismo segmento de red.
Consejos del especialista
Asegúrate de asignar una dirección IP fija mediante el software BOOTP/DHCP o manualmente desde Studio 5000. Si la red utiliza topología de anillo, habilita el modo DLR para mejorar la tolerancia a fallas. Evita exceder el consumo total del backplane (3 A máx.) agregando un módulo 1734-FPD para aislar segmentos.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tipo | Adaptador EtherNet/IP |
| Protocolos | EtherNet/IP, CIP |
| Velocidad de comunicación | 10/100 Mbps (Full/Half Duplex) |
| Puertos de red | 2 RJ45 (DLR / Line / Star) |
| Número máximo de módulos POINT I/O | 63 |
| Alimentación | 24 V DC (rango: 10–28.8 V DC) |
| Consumo de corriente | 280 mA @ 24 V DC |
| Consumo del backplane | 400 mA @ 5 V DC |
| Grado de protección | IP20 |
| Montaje | Riel DIN |
| Temperatura de operación | 0 a +55 °C |
| Certificaciones | UL, CE, C-Tick, cULus |
Ficha técnica resumida
Red: EtherNet/IP | Módulos soportados: 63 | Alimentación: 24 VDC | Puertos: 2 RJ45 | Montaje: Riel DIN
Explora los adaptadores de red de la serie 1734 POINT I/O y elige el que mejor se adapte a tu sistema de control:
| Modelo | Protocolo de comunicación | Características principales | Aplicación recomendada | |
|---|---|---|---|---|
| 1734-AENT | EtherNet/IP | Conexión directa a redes CIP, ideal para ControlLogix y CompactLogix. | Integraciones Ethernet estándar. | Ver producto |
| 1734-AENTR | EtherNet/IP (Dual Port) | Redundancia de red DLR y mayor tolerancia a fallos. | Aplicaciones críticas que requieren continuidad de comunicación. | Ver producto |
| 1734-ADN | DeviceNet | Conecta módulos POINT I/O a redes DeviceNet existentes. | Retrofits o sistemas con PLC SLC500/MicroLogix. | Ver producto |
| 1734-PDN | DeviceNet (POINTBus) | Adaptador compacto para comunicación CIP sobre bus CAN. | Expansión modular y bajo consumo. | Ver producto |
| 1734-APB | PROFIBUS-DP | Compatibilidad multinorma y configuración con GSD estándar. | Integración con controladores Siemens o híbridos. | Ver producto |
| Protocolo | Módulo | Compatible con | Tipo de red | |
|---|---|---|---|---|
| EtherNet/IP | 1734-AENT / AENTR | PLC CompactLogix, ControlLogix, Micro850 | Red CIP industrial (Ethernet TCP/IP) | Ver módulo |
| DeviceNet | 1734-ADN / PDN | PLC SLC500, MicroLogix, PowerFlex | Bus CAN – protocolo CIP industrial | Ver módulo |
| PROFIBUS-DP | 1734-APB | PLC Siemens S7-1200 / S7-300 / híbridos | Bus RS-485 industrial | Ver módulo |
| Módulo | Velocidad de comunicación | Topología soportada | Diagnóstico | Redundancia |
|---|---|---|---|---|
| 1734-AENT | 10/100 Mbps | Línea o estrella | Básico por módulo | No |
| 1734-AENTR | 10/100 Mbps | Anillo DLR o estrella | Extendido por canal | Sí, DLR (Device Level Ring) |
| 1734-ADN | 125 / 250 / 500 kbps | Bus lineal | Integrado vía DeviceNet | No |
| 1734-APB | 9.6 kbps – 12 Mbps | Bus RS-485 | Mediante maestro PROFIBUS | Depende del maestro |
Ficha técnica
- Voltaje
- 24V CD
- Tipo montaje
- Riel DIN
- Familia
- Point I/O
- Grado de protección
- IP20
- Comunicación
- EtherNet/IP
