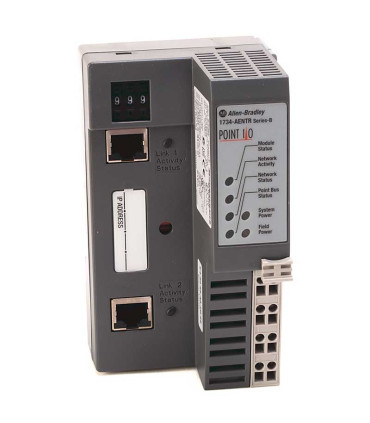

1734-AENTR — Módulo de comunicación Allen-Bradley

1734-AENTR de Allen-Bradley es un módulo de comunicación para aplicaciones industriales. Para selección, compatibilidad y uso se recomienda validar la documentación correspondiente al número de parte exacto. Disponibilidad y entrega se confirman al cotizar.

Lee masMostrar menos
Referencia:
1734AENTR
Marca:
Descripción

1734-AENTR Allen-Bradley | Adaptador EtherNet/IP redundante para módulos POINT I/O

Descripción general

El Allen-Bradley 1734-AENTR es un adaptador EtherNet/IP de doble puerto (redundante) diseñado para integrar módulos de E/S distribuidas de la serie POINT I/O 1734 en redes industriales modernas. Su arquitectura permite comunicaciones seguras, rápidas y tolerantes a fallos entre el controlador principal y los dispositivos de campo, ofreciendo continuidad operativa incluso en caso de desconexión o falla de enlace.

Con capacidad para administrar hasta 63 módulos POINT I/O, el 1734-AENTR proporciona una solución compacta y modular ideal para aplicaciones donde el espacio, la confiabilidad y la flexibilidad son críticos.

Características destacadas

  • Dos puertos EtherNet/IP 10/100 Mbps conmutados para topologías en línea o anillo (Device Level Ring, DLR).
  • Soporte para hasta 63 módulos POINT I/O por adaptador.
  • Compatible con ControlLogix, CompactLogix y Micro800 mediante CIP (Common Industrial Protocol).
  • Configuración sencilla a través de Studio 5000 Logix Designer o RSLinx.
  • Dirección IP configurable por BOOTP/DHCP o hardware DIP switches.
  • Actualización de firmware y diagnóstico remoto integrados.
  • Soporte para control de E/S distribuida y aplicaciones de automatización modular.

Usos y aplicaciones comunes

Ideal para celdas robotizadas, líneas de empaque, maquinaria modular, sistemas de transporte y estaciones de ensamblaje. Gracias a su redundancia integrada, el 1734-AENTR se usa ampliamente en industrias como la automotriz, alimentaria, farmacéutica y manufactura discreta, donde la continuidad de comunicación es crítica.

Consejo del especialista

Para maximizar la confiabilidad del sistema, configura el modo Device Level Ring (DLR) cuando uses topologías lineales o anulares. Si el entorno presenta interferencias electromagnéticas, emplea cables Cat5e blindados y asegúrate de asignar direcciones IP fijas mediante BOOTP para evitar conflictos en red.

Especificaciones técnicas

Parámetro Valor
Modelo 1734-AENTR
Marca Allen-Bradley / Rockwell Automation
Tipo Adaptador EtherNet/IP redundante
Protocolos soportados CIP, EtherNet/IP, DLR (Device Level Ring)
Puertos de red 2 x RJ45 (10/100 Mbps, conmutados)
Máx. módulos POINT I/O 63
Voltaje de alimentación 24 VDC (rango 10–28.8 VDC)
Consumo de corriente 0.7 A a 24 VDC
Temperatura de operación 0 a 55 °C
Montaje Riel DIN con base terminal 1734-TB o 1734-TOP
Grado de protección IP20 (uso en gabinete)
Certificaciones CE, UL, c-UL, KC, C-Tick

Compatibilidad

Totalmente compatible con controladores ControlLogix, CompactLogix, MicroLogix 1100/1400 mediante protocolo EtherNet/IP. Puede coexistir con módulos de la familia POINT I/O como:

  • 1734-IB8 / 1734-OB8E – Entradas y salidas digitales
  • 1734-IE2C / 1734-OE2C – Entradas y salidas analógicas
  • 1734-FPD – Distribuidor de potencia 24VDC

Explora los adaptadores de red de la serie 1734 POINT I/O y elige el que mejor se adapte a tu sistema de control:

Modelo Protocolo de comunicación Características principales Aplicación recomendada
1734-AENT EtherNet/IP Conexión directa a redes CIP, ideal para ControlLogix y CompactLogix. Integraciones Ethernet estándar. Ver producto
1734-AENTR EtherNet/IP (Dual Port) Redundancia de red DLR y mayor tolerancia a fallos. Aplicaciones críticas que requieren continuidad de comunicación. Ver producto
1734-ADN DeviceNet Conecta módulos POINT I/O a redes DeviceNet existentes. Retrofits o sistemas con PLC SLC500/MicroLogix. Ver producto
1734-PDN DeviceNet (POINTBus) Adaptador compacto para comunicación CIP sobre bus CAN. Expansión modular y bajo consumo. Ver producto
1734-APB PROFIBUS-DP Compatibilidad multinorma y configuración con GSD estándar. Integración con controladores Siemens o híbridos. Ver producto
Protocolo Módulo Compatible con Tipo de red
EtherNet/IP 1734-AENT / AENTR PLC CompactLogix, ControlLogix, Micro850 Red CIP industrial (Ethernet TCP/IP) Ver módulo
DeviceNet 1734-ADN / PDN PLC SLC500, MicroLogix, PowerFlex Bus CAN – protocolo CIP industrial Ver módulo
PROFIBUS-DP 1734-APB PLC Siemens S7-1200 / S7-300 / híbridos Bus RS-485 industrial Ver módulo
Módulo Velocidad de comunicación Topología soportada Diagnóstico Redundancia
1734-AENT 10/100 Mbps Línea o estrella Básico por módulo No
1734-AENTR 10/100 Mbps Anillo DLR o estrella Extendido por canal Sí, DLR (Device Level Ring)
1734-ADN 125 / 250 / 500 kbps Bus lineal Integrado vía DeviceNet No
1734-APB 9.6 kbps – 12 Mbps Bus RS-485 Mediante maestro PROFIBUS Depende del maestro
Lee masMostrar menos
Detalles del producto
1734AENTR

Ficha técnica

Familia
Point I/O
Voltaje
24V CD
Tipo montaje
Riel DIN
Grado de protección
IP20
Comunicación
EtherNet/IP

Referencias específicas

Nº Pieza fabricante (NPM)
1734-AENTR
