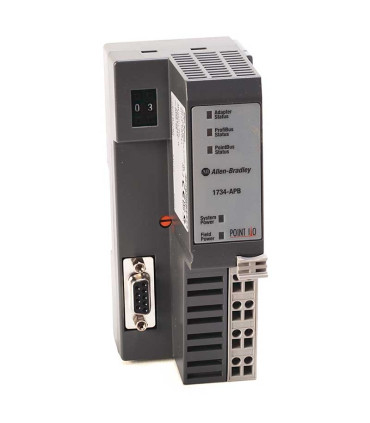

Módulo comunicación PROFIBUS-DP 1734-APB Allen Bradley
El módulo 1734-APB Allen-Bradley permite integrar E/S POINT I/O en redes PROFIBUS-DP. Comunicación confiable, modular y de alto rendimiento industrial.
1734-APB Allen-Bradley | Adaptador PROFIBUS-DP para módulos POINT I/O
Descripción general
El Allen-Bradley 1734-APB es un adaptador PROFIBUS-DP diseñado para integrar los módulos modulares de la serie POINT I/O 1734 en redes industriales basadas en PROFIBUS. Este dispositivo actúa como una interfaz confiable entre el sistema de control principal y los módulos de entrada/salida distribuidos, ofreciendo una solución compacta, escalable y robusta para automatización descentralizada.
Ideal para instalaciones donde se emplean controladores Siemens o Rockwell con compatibilidad PROFIBUS, el 1734-APB proporciona una comunicación rápida y segura para hasta 63 módulos POINT I/O en un solo nodo de red.
Características destacadas
- Compatibilidad total con el estándar PROFIBUS-DP (EN 50170).
- Admite hasta 63 módulos POINT I/O por adaptador.
- Montaje rápido en riel DIN con bases 1734-TB o 1734-TOP.
- Configuración mediante herramientas de ingeniería Siemens Step 7 o RSNetWorx for PROFIBUS.
- Indicadores LED de diagnóstico para red, alimentación y estado del módulo.
- Soporte para comunicación cíclica y acíclica.
- Alta inmunidad al ruido y funcionamiento confiable en entornos industriales.
Aplicaciones comunes
El 1734-APB se utiliza en proyectos donde se requiere integrar módulos de E/S distribuidos en sistemas que usan PROFIBUS-DP. Es especialmente útil en líneas de ensamblaje, plantas de manufactura discreta, sistemas de transporte y maquinaria de proceso. Gracias a su diseño modular, permite ampliar la red de control sin incrementar el cableado o el espacio en el tablero.
Consejo del especialista
Antes de poner en marcha el módulo 1734-APB, verifica la correcta asignación de la dirección PROFIBUS y asegúrate de que el archivo GSD esté actualizado en el software de configuración. Para maximizar la estabilidad de red, emplea cables apantallados y mantén la longitud del bus conforme al estándar de velocidad seleccionado.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Modelo | 1734-APB |
| Marca | Allen-Bradley / Rockwell Automation |
| Tipo | Adaptador PROFIBUS-DP para POINT I/O |
| Protocolo | PROFIBUS-DP (EN 50170, estándar europeo) |
| Velocidades soportadas | 9.6 kbps a 12 Mbps (autoajuste) |
| Máx. módulos POINT I/O | 63 |
| Voltaje de alimentación | 24 VDC (rango 10–28.8 VDC) |
| Consumo de corriente | 0.4 A a 24 VDC |
| Montaje | Riel DIN con base 1734-TB/TOP |
| Grado de protección | IP20 (para instalación en gabinete) |
| Temperatura de operación | 0 a 55 °C |
| Certificaciones | CE, UL, c-UL, C-Tick, KC |
Compatibilidad
Compatible con módulos POINT I/O y controladores industriales PROFIBUS. Algunos ejemplos:
- 1734-IB8 / 1734-OB8E – Entradas y salidas digitales
- 1734-IE2C / 1734-OE2C – E/S analógicas
- 1734-FPD – Módulo de alimentación de potencia
- 1734-TOP / TB3 – Bases terminales de conexión
Explora los adaptadores de red de la serie 1734 POINT I/O y elige el que mejor se adapte a tu sistema de control:
| Modelo | Protocolo de comunicación | Características principales | Aplicación recomendada | |
|---|---|---|---|---|
| 1734-AENT | EtherNet/IP | Conexión directa a redes CIP, ideal para ControlLogix y CompactLogix. | Integraciones Ethernet estándar. | Ver producto |
| 1734-AENTR | EtherNet/IP (Dual Port) | Redundancia de red DLR y mayor tolerancia a fallos. | Aplicaciones críticas que requieren continuidad de comunicación. | Ver producto |
| 1734-ADN | DeviceNet | Conecta módulos POINT I/O a redes DeviceNet existentes. | Retrofits o sistemas con PLC SLC500/MicroLogix. | Ver producto |
| 1734-PDN | DeviceNet (POINTBus) | Adaptador compacto para comunicación CIP sobre bus CAN. | Expansión modular y bajo consumo. | Ver producto |
| 1734-APB | PROFIBUS-DP | Compatibilidad multinorma y configuración con GSD estándar. | Integración con controladores Siemens o híbridos. | Ver producto |
| Protocolo | Módulo | Compatible con | Tipo de red | |
|---|---|---|---|---|
| EtherNet/IP | 1734-AENT / AENTR | PLC CompactLogix, ControlLogix, Micro850 | Red CIP industrial (Ethernet TCP/IP) | Ver módulo |
| DeviceNet | 1734-ADN / PDN | PLC SLC500, MicroLogix, PowerFlex | Bus CAN – protocolo CIP industrial | Ver módulo |
| PROFIBUS-DP | 1734-APB | PLC Siemens S7-1200 / S7-300 / híbridos | Bus RS-485 industrial | Ver módulo |
| Módulo | Velocidad de comunicación | Topología soportada | Diagnóstico | Redundancia |
|---|---|---|---|---|
| 1734-AENT | 10/100 Mbps | Línea o estrella | Básico por módulo | No |
| 1734-AENTR | 10/100 Mbps | Anillo DLR o estrella | Extendido por canal | Sí, DLR (Device Level Ring) |
| 1734-ADN | 125 / 250 / 500 kbps | Bus lineal | Integrado vía DeviceNet | No |
| 1734-APB | 9.6 kbps – 12 Mbps | Bus RS-485 | Mediante maestro PROFIBUS | Depende del maestro |
Ficha técnica
- Voltaje
- 24V CD
- Tipo montaje
- Riel DIN
- Familia
- Point I/O
- Comunicación
- PROFIBUS-DP
