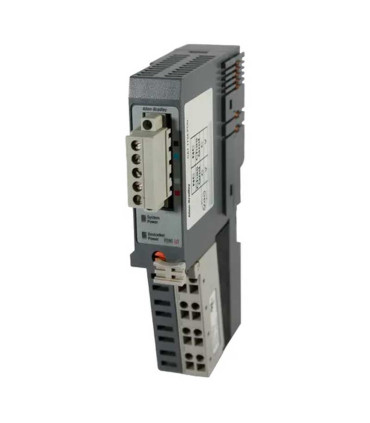

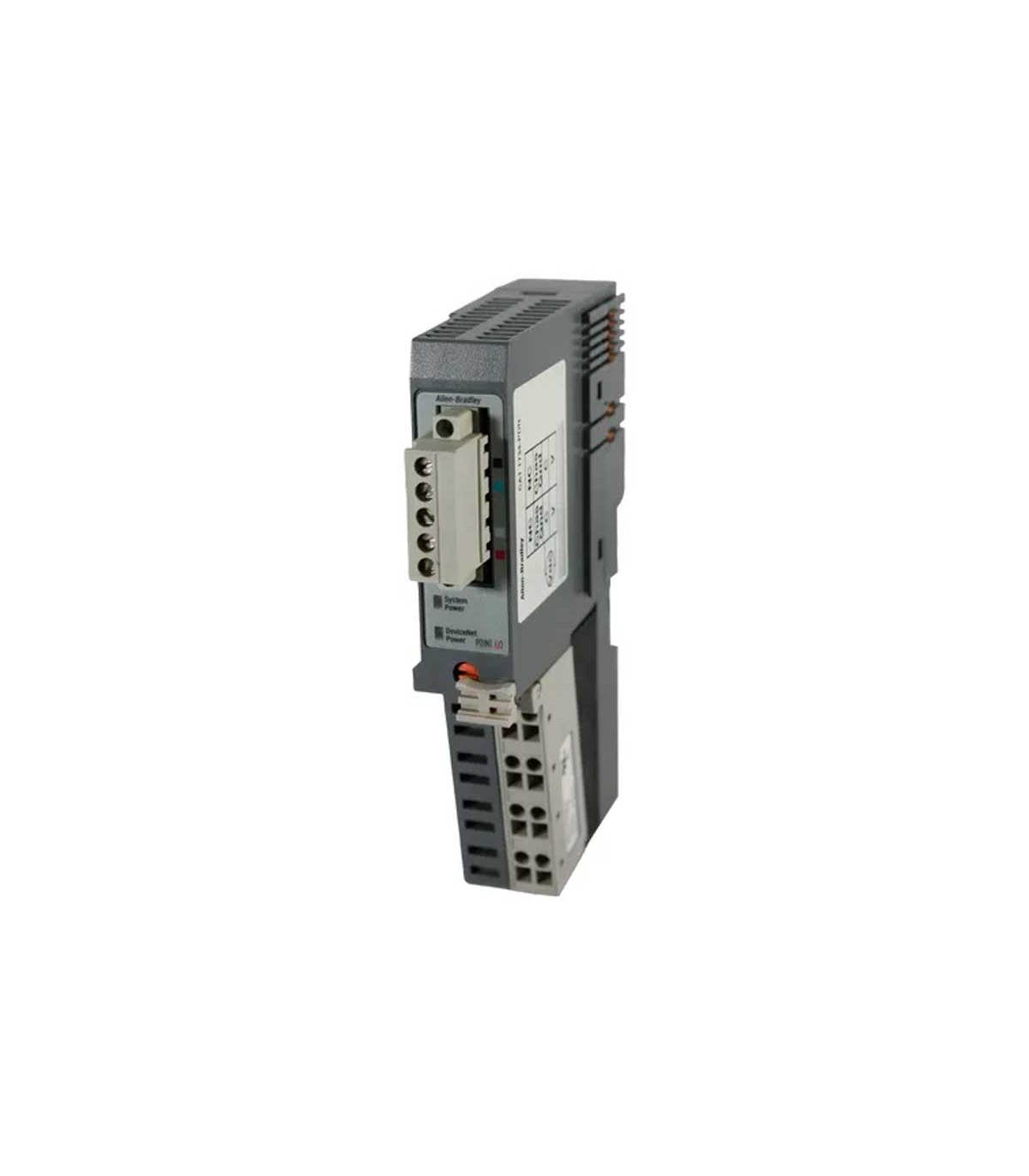

Módulo comunicación DeviceNet 1734-PDN Allen Bradley
El Allen-Bradley 1734-PDN conecta módulos POINT I/O a redes DeviceNet. Comunicación industrial compacta, confiable y fácil de integrar.
1734-PDN Allen-Bradley | Adaptador DeviceNet POINTBus para módulos POINT I/O
Descripción general
El Allen-Bradley 1734-PDN es un adaptador DeviceNet tipo POINTBus que permite conectar los módulos de la serie POINT I/O 1734 a redes DeviceNet existentes, brindando una solución compacta, modular y rentable para sistemas de control distribuido. Su diseño ligero y de montaje rápido en riel DIN lo convierte en la opción ideal para proyectos de modernización o expansión donde se requiere integrar E/S distribuidas sin aumentar el espacio de panel.
Este adaptador proporciona comunicación confiable y diagnóstico visual del estado de la red, facilitando la supervisión y el mantenimiento en aplicaciones industriales exigentes.
Características principales
- Interfaz DeviceNet basada en el protocolo CIP (ControlNet Information Protocol).
- Permite conectar hasta 63 módulos POINT I/O por nodo de red.
- Velocidades de comunicación seleccionables de 125, 250 y 500 kbps.
- Compatibilidad con herramientas de configuración RSNetWorx for DeviceNet y Studio 5000.
- Indicadores LED para diagnóstico rápido de alimentación, red y estado de módulo.
- Diseño compacto con grado de protección IP20 para instalación en armarios eléctricos.
- Alimentación de 24 V DC con bajo consumo energético.
Aplicaciones típicas
El 1734-PDN se utiliza ampliamente en sistemas de automatización que requieren conectar módulos distribuidos POINT I/O a una red DeviceNet, como:
- Líneas de ensamble automotriz.
- Sistemas de transporte y empaque.
- Máquinas de proceso y estaciones modulares.
- Plantas que utilizan PLCs Allen-Bradley SLC500, MicroLogix o ControlLogix con infraestructura DeviceNet.
Consejo del especialista
Para obtener una comunicación estable, utiliza siempre cables apantallados y conectores con terminadores de 121 Ω en ambos extremos del bus DeviceNet. Evita superar la caída de tensión del 10 % en el cable principal y conserva la topología de red recomendada por Rockwell Automation.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Modelo | 1734-PDN |
| Marca | Allen-Bradley / Rockwell Automation |
| Tipo | Adaptador DeviceNet POINTBus |
| Protocolo | DeviceNet (CIP basado en CAN) |
| Máx. módulos POINT I/O | 63 |
| Voltaje de alimentación | 24 V DC (10 – 28.8 V DC) |
| Consumo de corriente | 0.35 A @ 24 V DC |
| Velocidades de red | 125 / 250 / 500 kbps (auto-configurable) |
| Montaje | Riel DIN con base 1734-TB o 1734-TOP |
| Grado de protección | IP20 |
| Temperatura de operación | 0 a 55 °C |
| Certificaciones | CE, UL, c-UL, C-Tick, KC |
Compatibilidad e integración
Compatible con módulos POINT I/O y accesorios Allen-Bradley como:
- 1734-IB8 / 1734-OB8E – Módulos digitales 24 V DC
- 1734-IE2C / 1734-OE2C – Módulos analógicos de corriente y voltaje
- 1734-FPD – Módulo de alimentación y aislamiento
- 1734-AENT / AENTR – Adaptadores EtherNet/IP
Explora los adaptadores de red de la serie 1734 POINT I/O y elige el que mejor se adapte a tu sistema de control:
| Modelo | Protocolo de comunicación | Características principales | Aplicación recomendada | |
|---|---|---|---|---|
| 1734-AENT | EtherNet/IP | Conexión directa a redes CIP, ideal para ControlLogix y CompactLogix. | Integraciones Ethernet estándar. | Ver producto |
| 1734-AENTR | EtherNet/IP (Dual Port) | Redundancia de red DLR y mayor tolerancia a fallos. | Aplicaciones críticas que requieren continuidad de comunicación. | Ver producto |
| 1734-ADN | DeviceNet | Conecta módulos POINT I/O a redes DeviceNet existentes. | Retrofits o sistemas con PLC SLC500/MicroLogix. | Ver producto |
| 1734-PDN | DeviceNet (POINTBus) | Adaptador compacto para comunicación CIP sobre bus CAN. | Expansión modular y bajo consumo. | Ver producto |
| 1734-APB | PROFIBUS-DP | Compatibilidad multinorma y configuración con GSD estándar. | Integración con controladores Siemens o híbridos. | Ver producto |
| Protocolo | Módulo | Compatible con | Tipo de red | |
|---|---|---|---|---|
| EtherNet/IP | 1734-AENT / AENTR | PLC CompactLogix, ControlLogix, Micro850 | Red CIP industrial (Ethernet TCP/IP) | Ver módulo |
| DeviceNet | 1734-ADN / PDN | PLC SLC500, MicroLogix, PowerFlex | Bus CAN – protocolo CIP industrial | Ver módulo |
| PROFIBUS-DP | 1734-APB | PLC Siemens S7-1200 / S7-300 / híbridos | Bus RS-485 industrial | Ver módulo |
| Módulo | Velocidad de comunicación | Topología soportada | Diagnóstico | Redundancia |
|---|---|---|---|---|
| 1734-AENT | 10/100 Mbps | Línea o estrella | Básico por módulo | No |
| 1734-AENTR | 10/100 Mbps | Anillo DLR o estrella | Extendido por canal | Sí, DLR (Device Level Ring) |
| 1734-ADN | 125 / 250 / 500 kbps | Bus lineal | Integrado vía DeviceNet | No |
| 1734-APB | 9.6 kbps – 12 Mbps | Bus RS-485 | Mediante maestro PROFIBUS | Depende del maestro |
Ficha técnica
- Voltaje
- 24V CD
- Familia
- Point I/O
- Grado de protección
- IP20
- Comunicación
- DeviceNet
