Módulo separación y disrtibución de potencia 1734-FPD Allen Bradley
El módulo Allen-Bradley 1734-FPD separa y distribuye la alimentación del bus POINT I/O, protegiendo módulos y reduciendo interferencia en sistemas industriales.

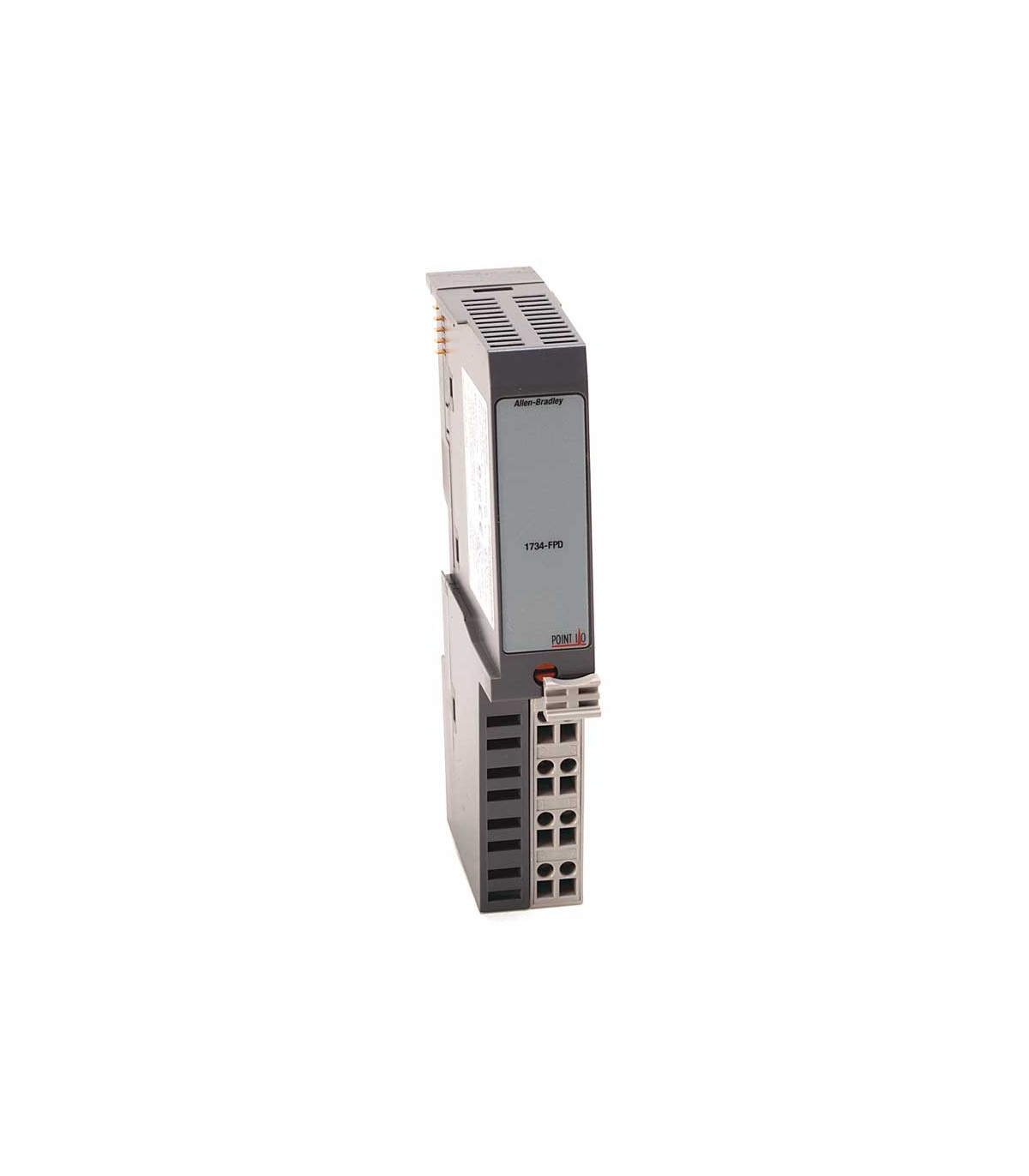

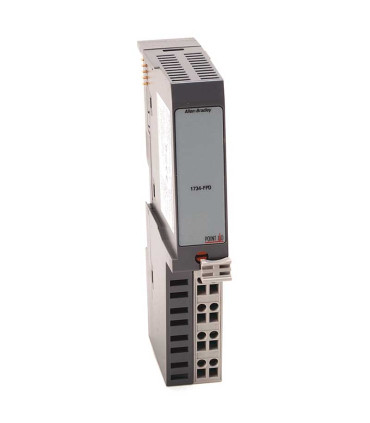

Allen-Bradley 1734-FPD | Módulo de Separación y Distribución de Potencia | Serie POINT I/O 1734
Descripción general
El Allen-Bradley 1734-FPD es un módulo de aislamiento y distribución de alimentación diseñado para crear segmentos eléctricos independientes dentro del sistema POINT I/O 1734. Se utiliza para dividir el bus de alimentación entre grupos de módulos, evitando sobrecarga del backplane y reduciendo interferencias entre señales analógicas y digitales.
Este módulo no procesa señales de E/S, pero es esencial para garantizar estabilidad y seguridad eléctrica en sistemas distribuidos. Permite mantener aislados los circuitos de campo mientras comparten el mismo bus de comunicación.
Ventajas y características principales
- Aísla eléctricamente la alimentación del bus POINT I/O entre grupos de módulos.
- Protege contra sobrecorrientes y reduce ruido eléctrico en módulos sensibles.
- Permite agregar nuevos grupos sin desconectar toda la red.
- Ideal para separar módulos digitales y analógicos en un mismo nodo POINT I/O.
- Montaje directo en riel DIN con base estándar 1734-TB o 1734-TB3.
Usos comunes y aplicaciones
- Separación de módulos de potencia y módulos de señal.
- Distribución de alimentación a grupos de E/S analógicas y digitales.
- Protección de circuitos en instalaciones de gran tamaño o alto consumo.
- Mejora de estabilidad del backplane y reducción de interferencia eléctrica.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tipo | Módulo de distribución y aislamiento de potencia |
| Voltaje de entrada | 24 V DC (rango: 10–28.8 V DC) |
| Corriente máxima | 10 A total |
| Caída de voltaje | 0.5 V típica |
| Consumo interno | 30 mA @ 24 V DC |
| Grado de protección | IP20 |
| Montaje | Riel DIN |
| Temperatura de operación | 0 a +55 °C |
| Certificaciones | UL, CE, CSA |
Ficha técnica resumida
Tipo: Aislador de potencia | Voltaje: 24 V DC | Corriente: 10 A máx. | Protección: IP20 | Montaje: Riel DIN
| Modelo | Función | Voltaje / Corriente | Incluye base y conectores | Uso recomendado | Saber más |
|---|---|---|---|---|---|
| 1734-FPD | Distribuidor / aislador de 24 VDC | 24 VDC · hasta 10 A | No (módulo individual) | Expandir o dividir alimentación en riel existente | Ver producto |
| 1734-FPDK | Kit de distribución / aislamiento de 24 VDC | 24 VDC · hasta 10 A | Sí (kit completo) | Nueva sección/segmento del riel; instalación inicial | Ver producto |
Explora los adaptadores de red de la serie 1734 POINT I/O y elige el que mejor se adapte a tu sistema de control:
| Modelo | Protocolo de comunicación | Características principales | Aplicación recomendada | Para saber más |
|---|---|---|---|---|
| 1734-AENT | EtherNet/IP | Conexión directa a redes CIP, ideal para ControlLogix y CompactLogix. | Integraciones Ethernet estándar. | Ver producto |
| 1734-AENTR | EtherNet/IP (Dual Port) | Redundancia de red DLR y mayor tolerancia a fallos. | Aplicaciones críticas que requieren continuidad de comunicación. | Ver producto |
| 1734-ADN | DeviceNet | Conecta módulos POINT I/O a redes DeviceNet existentes. | Retrofits o sistemas con PLC SLC500/MicroLogix. | Ver producto |
| 1734-PDN | DeviceNet (POINTBus) | Adaptador compacto para comunicación CIP sobre bus CAN. | Expansión modular y bajo consumo. | Ver producto |
| 1734-APB | PROFIBUS-DP | Compatibilidad multinorma y configuración con GSD estándar. | Integración con controladores Siemens o híbridos. | Ver producto |
Ficha técnica
- Voltaje
- 24V CD
- Amperaje
- 10 A
- Tipo montaje
- Riel DIN
- Familia
- Point I/O
- Grado de protección
- IP20
