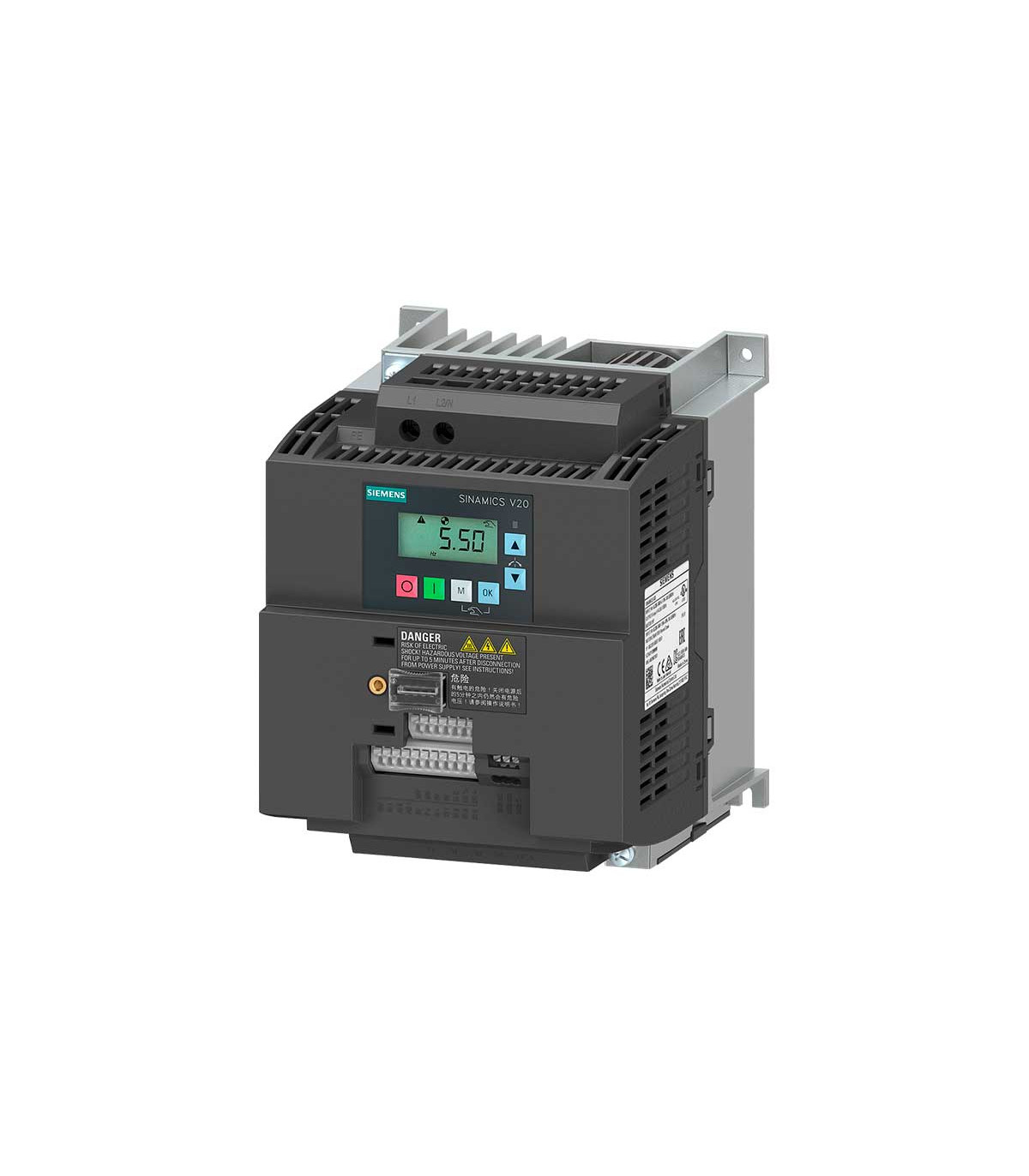

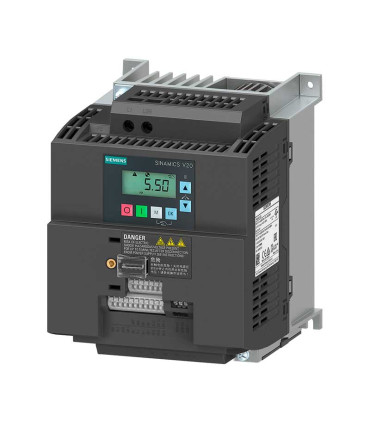

Variador 4HP 220V 6SL3210-5BB23-0UV1 SIEMENS
El Siemens 6SL3210-5BB23-0UV1 es un variador de frecuencia SINAMICS V20 de 4 HP (3.0 kW) diseñado para entrada monofásica 220V. Distribuido por EGA Industrial, este equipo convierte la energía doméstica en trifásica industrial, ideal para talleres y maquinaria OEM. Incluye panel básico y Modbus RTU integrados.
Potencia Industrial en Red Monofásica: V20 de 4 HP (3 kW)
Referencia 6SL3210-5BB23-0UV1: Este equipo es un variador de frecuencia compacto diseñado para resolver un desafío común en PYMES y talleres: arrancar un motor industrial de 4 HP (3.0 kW) utilizando una toma de corriente convencional de 220V Monofásica.
En EGA Industrial recomendamos este modelo para aplicaciones como molinos, compresores, mezcladoras y ventiladores donde la red trifásica no está disponible. Integra panel de operador básico (BOP) y comunicación Modbus RTU de serie, eliminando la necesidad de comprar tarjetas adicionales.
🏆 Ventajas Estratégicas y Valor Diferencial
📉 Análisis Comparativo
- Vs. Soluciones "Micro" Genéricas: Muchos variadores económicos requieren ventilación forzada externa al llegar a 4 HP. El V20 utiliza un diseño térmico avanzado y permite montaje "Push-Through" para sacar el calor del gabinete, aumentando la vida útil electrónica.
- Ahorro "All-in-One": A diferencia de marcas que venden el display y el puerto de comunicación por separado (aumentando el precio final), el V20 incluye Panel BOP y puerto RS485 nativos.
- Robustez de Red: Gracias al "Modo Keep Running", este equipo gestiona el bus DC para no detenerse ante fluctuaciones de voltaje, algo crítico en zonas con suministro eléctrico inestable.
✅ El Respaldo de EGA Industrial
Al adquirir su V20 con EGA Industrial, obtiene un equipo genuino con soporte técnico especializado. Le asesoramos en la configuración de macros para bombas o ventiladores, asegurando una puesta en marcha rápida y segura.
Los ingenieros de EGA Industrial le piden verificar su instalación:
1. Entrada (Pared): 200-240V Monofásica (Fase + Neutro o L1 + L2).
2. Salida (Motor): 200-240V Trifásica (3 cables al motor).
Nota: Este equipo NO sirve para motores monofásicos (de capacitor). Su motor debe ser trifásico 220V.
Especificaciones Técnicas
| Referencia | 6SL3210-5BB23-0UV1 |
|---|---|
| Potencia (LO) | 4.0 HP / 3.0 kW |
| Voltaje de Entrada | 1AC 200 ... 240 V (-10% / +10%) |
| Voltaje de Salida | 3AC 0 ... V Entrada |
| Corriente Salida (LO) | 13.6 A |
| Filtro EMC | Sin Filtro (Unfiltered) |
| Comunicación | Modbus RTU / USS (RS485 Integrado) |
| Tamaño Chasis | FSD (Frame Size D) |
Preguntas Frecuentes sobre 6SL3210-5BB23-0UV1
P: ¿Puedo usarlo con un motor de 5 HP?
R: No. La corriente nominal máxima es de 13.6 Amperes. Un motor de 5 HP en 220V suele superar los 15A, lo que provocaría un fallo por sobrecorriente (F1). Debe respetar el límite de amperaje.
P: ¿Necesita resistencia de frenado?
R: El variador tiene chopper de frenado integrado. Si su aplicación es de alta inercia (como una centrífuga o un malacate) y requiere frenado rápido, deberá adquirir una resistencia externa con EGA Industrial. Para bombas y ventiladores no es necesaria.
P: ¿Qué significa "Sin Filtro"?
R: Significa que no tiene filtro EMC interno (Clase C1/C2). Es adecuado para entornos industriales generales. Si se instala en zonas residenciales sensibles, podría requerir un filtro de línea externo para evitar interferencias.
⚡ Optimice su SINAMICS V20
Aunque el V20 incluye un panel básico integrado, para aplicaciones industriales EGA Industrial recomienda encarecidamente:
- Para Montaje en Gabinete: Necesita el Módulo de Interfaz + Panel BOP Externo para operar el equipo sin abrir la puerta (IP54).
- Para OEMs y Series: El Cargador de Parámetros es indispensable. Permite copiar la configuración a 50 equipos en minutos, ¡incluso sin energía eléctrica!
| Accesorio | Modelo Siemens | Función Clave | Acciones |
|---|---|---|---|
| Cargador de Parámetros | 6SL3255-0VE00-0UA1 | ¡Herramienta Estrella! Clona configuraciones con baterías AA sin conectar el variador a la luz. Ahorra horas de ingeniería. | Cotizar Ver |
| Pantalla Remota (BOP Externo) | 6SL3255-0VA00-4BA1 | Panel con botones y display para controlar el variador desde el exterior del tablero. | Cotizar Ver |
| Módulo de Interfaz (Puerta) | 6SL3255-0VA00-2AA1 | Base necesaria para conectar el BOP Externo a la puerta del gabinete. | Cotizar Ver |
| Módulo de Ampliación I/O | 6SL3256-0VE00-6AA0 | Añade 2 Entradas Digitales y 2 Salidas de Transistor extra (montaje frontal). | Cotizar Ver |
| Módulo de Freno Dinámico | 6SL3201-2AD20-8VA0 | Permite disipar la energía regenerativa para frenar cargas de alta inercia. | Cotizar Ver |
| Tarjeta de Memoria SD | 6SL3054-4AG00-2AA0 | Respaldo de seguridad estándar. Compatible con V20, G120 y S120. | Cotizar Ver |
⚡ Guía de Selección: Serie V20 (Entrada 220V Monofásica)
Esta tabla muestra la familia completa de variadores V20 para conexión doméstica/comercial (1AC 220V). Todos entregan salida trifásica para el motor.
- Sufijo "UV1": Modelo Estándar (Sin Filtro). Ideal para uso industrial general.
- Sufijo "BV1": Modelo con Filtro EMC Integrado (Clase C1). Recomendado para zonas residenciales o comerciales para evitar interferencias.
- Nota: Los modelos antiguos terminados en "UV0" están descontinuados; use la versión "UV1" como reemplazo directo.
| Modelo | Potencia | Filtro EMC | Dimensiones (mm) | Estado | Acciones |
|---|---|---|---|---|---|
| 6SL3210-5BB23-0UV1 | 4 HP (3.0 kW) | Sin filtro | 135×175×150 | Vigente | Cotizar Ver |
| 6SL3210-5BB23-0BV1 | 4 HP (3.0 kW) | Con Filtro | 135×175×150 | Vigente | Cotizar Ver |
| 6SL3210-5BB22-2UV1 | 3 HP (2.2 kW) | Sin filtro | 100×170×140 | Vigente | Cotizar Ver |
| 6SL3210-5BB22-2BV1 | 3 HP (2.2 kW) | Con Filtro | 100×170×140 | Vigente | Cotizar Ver |
| 6SL3210-5BB21-5UV1 | 2 HP (1.5 kW) | Sin filtro | 100×170×140 | Vigente | Cotizar Ver |
| 6SL3210-5BB21-5BV1 | 2 HP (1.5 kW) | Con Filtro | 100×170×140 | Vigente | Cotizar Ver |
| 6SL3210-5BB21-1UV1 | 1.5 HP (1.1 kW) | Sin filtro | 73×142×108 | Vigente | Cotizar Ver |
| 6SL3210-5BB17-5UV1 | 1 HP (0.75 kW) | Sin filtro | 73×142×108 | Vigente | Cotizar Ver |
| 6SL3210-5BB15-5UV1 | 0.75 HP (0.55 kW) | Sin filtro | 68×142×108 | Vigente | Cotizar Ver |
| 6SL3210-5BB13-7UV1 | 0.5 HP (0.37 kW) | Sin filtro | 68×142×108 | Vigente | Cotizar Ver |
| 6SL3210-5BB12-5UV1 | 0.33 HP (0.25 kW) | Sin filtro | 68×142×108 | Vigente | Cotizar Ver |
| 6SL3210-5BB11-2UV1 | 0.16 HP (0.12 kW) | Sin filtro | 68×142×108 | Vigente | Cotizar Ver |
⚡ Guía de Selección: Serie V20 (Entrada 440V Trifásica)
Esta tabla muestra la familia completa de variadores V20 para red industrial (3AC 380-480V). Revise la terminación del código para elegir el correcto:
- Sufijo "UV...": Versión Estándar (Sin Filtro EMC). Para uso industrial general.
- Sufijo "CV...": Versión con Filtro EMC Integrado (Clase C3). Para entornos industriales con requisitos de ruido eléctrico.
- Vigencia: Los modelos terminados en "1" (ej. UV1/CV1) son la generación actual. Los terminados en "0" están en fase de descontinuación.
| Modelo | Potencia | Filtro EMC | Dimensiones (mm) | Estado | Acciones |
|---|---|---|---|---|---|
| 6SL3210-5BE32-2UV0 | 40 HP (30 kW) | Sin filtro | 220×350×195 | Vigente | Cotizar Ver |
| 6SL3210-5BE31-8UV0 | 30 HP (22 kW) | Sin filtro | 220×350×195 | Vigente | Cotizar Ver |
| 6SL3210-5BE31-5UV0 | 20 HP (15 kW) | Sin filtro | 185×295×175 | Vigente | Cotizar Ver |
| 6SL3210-5BE31-1UV0 | 15 HP (11 kW) | Sin filtro | 185×295×175 | Vigente | Cotizar Ver |
| 6SL3210-5BE27-5UV1 | 10 HP (7.5 kW) | Sin filtro | 150×210×170 | Vigente | Cotizar Ver |
| 6SL3210-5BE27-5CV1 | 10 HP (7.5 kW) | Con Filtro | 150×210×170 | Vigente | Cotizar Ver |
| 6SL3210-5BE27-5CV0 | 10 HP (7.5 kW) | Con Filtro | 150×210×170 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE27-5UV0 | 10 HP (7.5 kW) | Sin filtro | 150×210×170 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE25-5UV1 | 7.5 HP (5.6 kW) | Sin filtro | 150×210×170 | Vigente | Cotizar Ver |
| 6SL3210-5BE25-5CV1 | 7.5 HP (5.6 kW) | Con Filtro | 150×210×170 | Vigente | Cotizar Ver |
| 6SL3210-5BE25-5CV0 | 7.5 HP (5.6 kW) | Con Filtro | 150×210×170 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE25-5UV0 | 7.5 HP (5.6 kW) | Sin filtro | 150×210×170 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE24-0UV1 | 5 HP (3.7 kW) | Sin filtro | 135×175×150 | Vigente | Cotizar Ver |
| 6SL3210-5BE24-0CV1 | 5 HP (3.7 kW) | Con Filtro | 135×175×150 | Vigente | Cotizar Ver |
| 6SL3210-5BE24-0CV0 | 5 HP (3.7 kW) | Con Filtro | 135×175×150 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE24-0UV0 | 5 HP (3.7 kW) | Sin filtro | 135×175×150 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE23-0UV1 | 4 HP (3 kW) | Sin filtro | 135×175×150 | Vigente | Cotizar Ver |
| 6SL3210-5BE23-0CV1 | 4 HP (3 kW) | Con Filtro | 135×175×150 | Vigente | Cotizar Ver |
| 6SL3210-5BE23-0CV0 | 4 HP (3 kW) | Con Filtro | 135×175×150 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE23-0UV0 | 4 HP (3 kW) | Sin filtro | 135×175×150 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE22-2UV1 | 3 HP (2.2 kW) | Sin filtro | 100×170×140 | Vigente | Cotizar Ver |
| 6SL3210-5BE22-2CV1 | 3 HP (2.2 kW) | Con Filtro | 100×170×140 | Vigente | Cotizar Ver |
| 6SL3210-5BE22-2CV0 | 3 HP (2.2 kW) | Con Filtro | 100×170×140 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE22-2UV0 | 3 HP (2.2 kW) | Sin filtro | 100×170×140 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE21-5UV1 | 2 HP (1.5 kW) | Sin filtro | 100×170×140 | Vigente | Cotizar Ver |
| 6SL3210-5BE21-5CV1 | 2 HP (1.5 kW) | Con Filtro | 100×170×140 | Vigente | Cotizar Ver |
| 6SL3210-5BE21-5CV0 | 2 HP (1.5 kW) | Con Filtro | 100×170×140 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE21-5UV0 | 2 HP (1.5 kW) | Sin filtro | 100×170×140 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE21-1UV1 | 1.5 HP (1.1 kW) | Sin filtro | 73×142×108 | Vigente | Cotizar Ver |
| 6SL3210-5BE21-1CV1 | 1.5 HP (1.1 kW) | Con Filtro | 73×142×108 | Vigente | Cotizar Ver |
| 6SL3210-5BE21-1CV0 | 1.5 HP (1.1 kW) | Con Filtro | 73×142×108 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE21-1UV0 | 1.5 HP (1.1 kW) | Sin filtro | 73×142×108 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE17-5UV1 | 1 HP (0.75 kW) | Sin filtro | 73×142×108 | Vigente | Cotizar Ver |
| 6SL3210-5BE17-5CV1 | 1 HP (0.75 kW) | Con Filtro | 73×142×108 | Vigente | Cotizar Ver |
| 6SL3210-5BE17-5CV0 | 1 HP (0.75 kW) | Con Filtro | 73×142×108 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE17-5UV0 | 1 HP (0.75 kW) | Sin filtro | 73×142×108 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE15-5UV1 | 0.75 HP (0.56 kW) | Sin filtro | 68×142×108 | Vigente | Cotizar Ver |
| 6SL3210-5BE15-5CV1 | 0.75 HP (0.56 kW) | Con Filtro | 68×142×108 | Vigente | Cotizar Ver |
| 6SL3210-5BE15-5CV0 | 0.75 HP (0.56 kW) | Con Filtro | 68×142×108 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE15-5UV0 | 0.75 HP (0.56 kW) | Sin filtro | 68×142×108 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE13-7UV1 | 0.5 HP (0.37 kW) | Sin filtro | 68×142×108 | Vigente | Cotizar Ver |
| 6SL3210-5BE13-7CV1 | 0.5 HP (0.37 kW) | Con Filtro | 68×142×108 | Vigente | Cotizar Ver |
| 6SL3210-5BE13-7CV0 | 0.5 HP (0.37 kW) | Con Filtro | 68×142×108 | Descontinuado | Cotizar Ver |
| 6SL3210-5BE13-7UV0 | 0.5 HP (0.37 kW) | Sin filtro | 68×142×108 | Descontinuado | Cotizar Ver |
Ficha técnica
- Tipo de componente
- Variador de Frecuencia / Inversor / Drive
- Familia
- SINAMICS V20
- Potencia caballos de fuerza
- 4HP
- Tipo montaje
- Panel
- Grado de protección
- IP20
- Comunicación
- Modbus RTU (Puerto RS485)
- Tensión de alimentación
- 200–240 V CA monofásico
