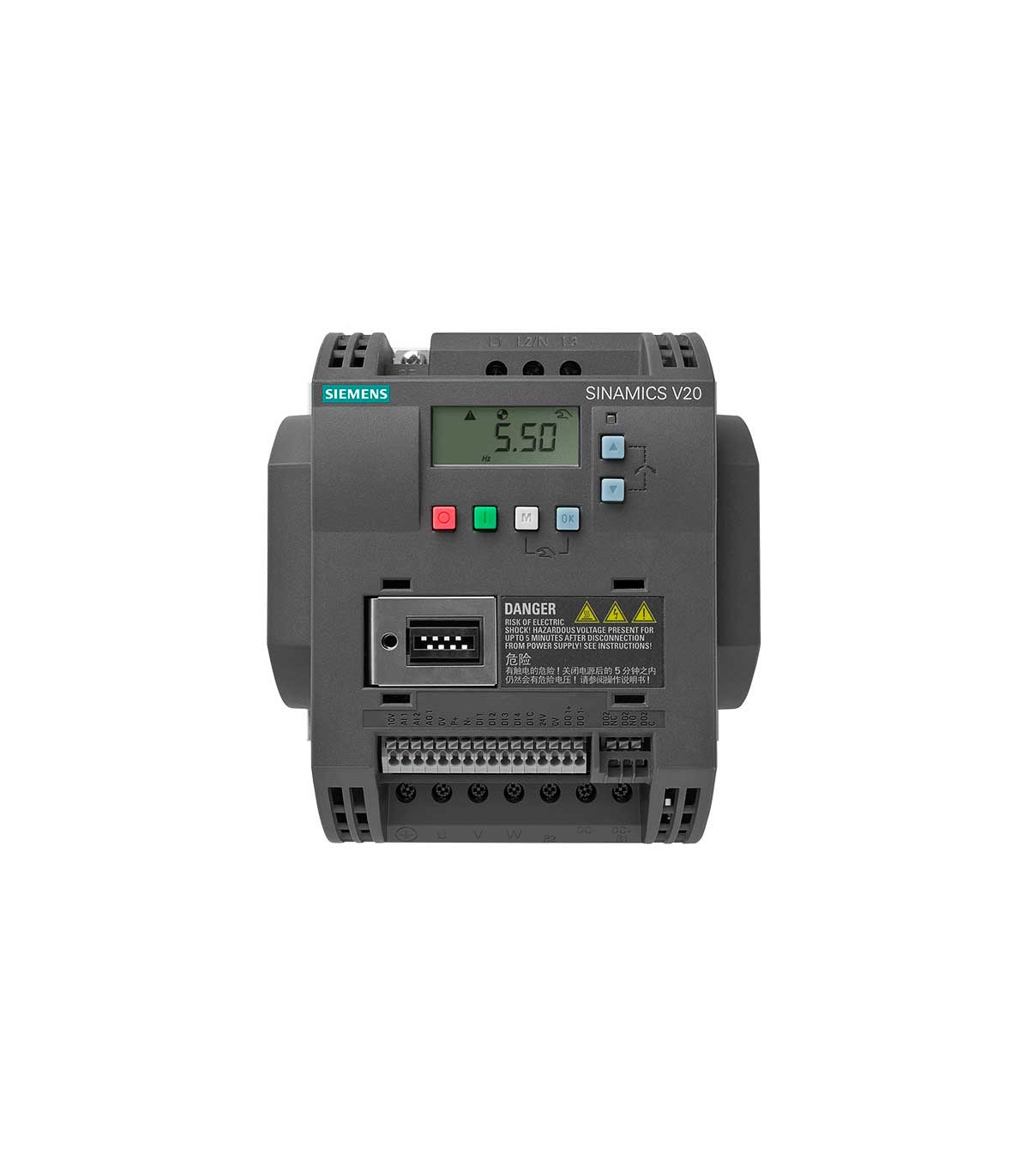

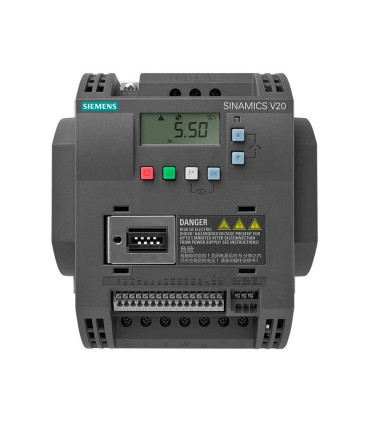

Variador 10HP 440V 6SL3210-5BE27-5CV0 SIEMENS
Variador Siemens SINAMICS V20 6SL3210-5BE27-5CV0, 10 HP 440 V trifasico con filtro EMC integrado para control de motores industriales.
Referencia:
6SL32105BE275CV0
Marca:
Me gusta0
Añadir a comparar0
Agregar a lista de deseos
Variador Siemens SINAMICS V20 6SL3210-5BE27-5CV0 – 10 HP 440 V con filtro EMC
El Siemens SINAMICS V20 6SL3210-5BE27-5CV0 es un variador de frecuencia trifasico para motores de 10 HP a 440 V, disenado para aplicaciones industriales donde se requiere control confiable de velocidad, arranques suaves y proteccion del motor. Pertenece a la familia SINAMICS V20, reconocida por su instalacion sencilla y puesta en marcha rapida en campo.
La terminacion CV0 identifica una version con filtro EMC integrado, adecuada cuando el variador comparte gabinete con otros equipos electronicos o cuando se deben cumplir requisitos de compatibilidad electromagnetica en la red de 440 V.
Caracteristicas tecnicas principales
| Serie / familia | SINAMICS V20 |
|---|---|
| Modelo | 6SL3210-5BE27-5CV0 |
| Potencia nominal | 10 HP para motor trifasico a 440 V |
| Tension de trabajo | Red trifasica industrial en el rango tipico de 380–480 V AC (440 V) |
| Tipo de conexion | Entrada trifasica / salida trifasica para motor de induccion |
| Filtro EMC | Version con filtro EMC integrado (sufijo CV0) |
| Uso tipico | Control de motores de 10 HP en aplicaciones de bombas, ventiladores, transportadores y maquinaria de servicio general. |
| Entorno de montaje | Montaje en tablero dentro de gabinete de control, para uso en interior en instalaciones industriales. |
Aplicaciones recomendadas
- Bombas de proceso y sistemas de presion con motores de 10 HP a 440 V.
- Ventiladores, extractores y manejadoras de aire con necesidad de regular caudal.
- Cintas transportadoras y bandas en lineas de produccion o manejo de materiales.
- Equipos auxiliares de maquinaria donde se requiera ajuste de velocidad y proteccion del motor.
Para una seleccion adecuada se debe revisar la corriente de placa del motor, tipo de carga (bomba, ventilador, carga mecanica) y condiciones de servicio como numero de arranques, temperatura ambiente y altura de instalacion.
Modelo sustituido
El codigo 6SL3210-5BE27-5CV0 pertenece a una generacion anterior de la linea SINAMICS V20 para motores de 10 HP a 440 V y ha sido sustituido por el modelo 6SL3210-5BE27-5CV1, referencia vigente recomendada para proyectos nuevos.
Si estas reemplazando un variador 6SL3210-5BE27-5CV0, se recomienda revisar la ficha del 6SL3210-5BE27-5CV1 y validar compatibilidad electrica, mecanica y de parametros con apoyo de un asesor especializado.
Ver modelo vigente 6SL3210-5BE27-5CV1
EGA Industrial puede apoyarte a elegir el variador SINAMICS V20 adecuado por potencia, tension, tipo de filtro EMC y condiciones de servicio de tu instalacion.
Estos accesorios son totalmente compatibles con los variadores Siemens SINAMICS V20 de la línea 220 V, incluyendo el modelo 6SL3210-5BE27-5CV0. Permiten clonar configuraciones, montar la pantalla en la puerta del gabinete, ampliar señales o mejorar el frenado del motor.
| Accesorio | Modelo Siemens | Función | Ver página |
|---|---|---|---|
| Módulo para cargar o clonar parámetros | 6SL3255-0VE00-0UA1 | Permite copiar configuraciones de un variador a otro sin computadora. | Ver más |
| Módulo de interfaz para montaje en puerta | 6SL3255-0VA00-2AA1 | Permite instalar la pantalla remota (BOP) en la puerta del gabinete. | Ver más |
| Pantalla remota (BOP externo) | 6SL3255-0VA00-4BA1 | Pantalla con botones para controlar el variador desde el exterior del gabinete. | Ver más |
| Módulo de entradas y salidas adicionales | 6SL3256-0VE00-6AA0 | Añade más conexiones de señales digitales y analógicas al variador. | Ver más |
| Módulo de freno dinámico | 6SL3201-2AD20-8VA0 | Mejora el frenado del motor disipando la energía a través de una resistencia. | Ver más |
| Tarjeta de memoria SD para variadores SINAMICS | 6SL3054-4AG00-2AA0 | Permite respaldar y restaurar parámetros del variador mediante tarjeta de memoria. | Ver más |
Estos modelos Siemens SINAMICS V20 220 V funcionan con corriente monofásica de 220 V y entregan corriente trifásica de 230 V para el motor. Los modelos con terminación UV1 son la versión estándar sin filtro EMC e históricamente sustituyen a los modelos UV0 donde aplique. Los modelos con terminación BV1 añaden filtro EMC integrado para aplicaciones con mayores requisitos de compatibilidad electromagnética.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Filtro EMC | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|---|
| 6SL3210-5BB23-0UV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 135×175×150 | Vigente | Ver 4 HP 220 V |
| 6SL3210-5BB23-0BV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 135×175×150 | Vigente | Ver 4 HP 220 V (filtro) |
| 6SL3210-5BB23-0UV0 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB22-2UV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 3 HP 220 V |
| 6SL3210-5BB22-2BV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 100×170×140 | Vigente | Ver 3 HP 220 V (filtro) |
| 6SL3210-5BB22-2UV0 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB21-5UV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 2 HP 220 V |
| 6SL3210-5BB21-5BV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 100×170×140 | Vigente | Ver 2 HP 220 V (filtro) |
| 6SL3210-5BB21-1UV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1.5 HP 220 V |
| 6SL3210-5BB21-1BV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 73×142×108 | Vigente | Ver 1.5 HP 220 V (filtro) |
| 6SL3210-5BB17-5UV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1 HP 220 V |
| 6SL3210-5BB17-5BV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 73×142×108 | Vigente | Ver 1 HP 220 V (filtro) |
| 6SL3210-5BB15-5UV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.75 HP 220 V |
| 6SL3210-5BB15-5BV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.75 HP 220 V (filtro) |
| 6SL3210-5BB13-7UV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.5 HP 220 V |
| 6SL3210-5BB13-7BV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.5 HP 220 V (filtro) |
| 6SL3210-5BB12-5UV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.33 HP 220 V |
| 6SL3210-5BB12-5BV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.33 HP 220 V (filtro) |
| 6SL3210-5BB11-2UV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.16 HP 220 V |
| 6SL3210-5BB11-2BV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.16 HP 220 V (filtro) |
Estos variadores de frecuencia Siemens SINAMICS V20 440 V están diseñados para motores trifásicos alimentados con red industrial de 380–480 V. La familia incluye versiones sin filtro EMC integrado (sufijos UV0 / UV1) y versiones con filtro EMC integrado C3 (sufijos CV0 / CV1). En general, los modelos terminados en 1 son la versión vigente que sustituye a los terminados en 0 donde aplica.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Filtro EMC | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|---|
| 6SL3210-5BE32-2UV0 | 40 HP (≈ 30 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 220×350×195 | Vigente | Ver 40 HP 440 V |
| 6SL3210-5BE31-8UV0 | 30 HP (≈ 22 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 220×350×195 | Vigente | Ver 30 HP 440 V |
| 6SL3210-5BE31-5UV0 | 20 HP (≈ 15 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 185×295×175 | Vigente | Ver 20 HP 440 V |
| 6SL3210-5BE31-1UV0 | 15 HP (≈ 11 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 185×295×175 | Vigente | Ver 15 HP 440 V |
| 6SL3210-5BE27-5UV1 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 150×210×170 | Vigente | Ver 10 HP 440 V (sin filtro) |
| 6SL3210-5BE27-5CV1 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 150×210×170 | Vigente | Ver 10 HP 440 V (filtro) |
| 6SL3210-5BE27-5CV0 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 150×210×170 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE27-5UV0 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 150×210×170 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE25-5UV1 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 150×210×170 | Vigente | Ver 7.5 HP 440 V (sin filtro) |
| 6SL3210-5BE25-5CV1 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 150×210×170 | Vigente | Ver 7.5 HP 440 V (filtro) |
| 6SL3210-5BE25-5CV0 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 150×210×170 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE25-5UV0 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 150×210×170 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE24-0UV1 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 135×175×150 | Vigente | Ver 5 HP 440 V (sin filtro) |
| 6SL3210-5BE24-0CV1 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 135×175×150 | Vigente | Ver 5 HP 440 V (filtro) |
| 6SL3210-5BE24-0CV0 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 135×175×150 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE24-0UV0 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 135×175×150 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE23-0UV1 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 135×175×150 | Vigente | Ver 4 HP 440 V (sin filtro) |
| 6SL3210-5BE23-0CV1 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 135×175×150 | Vigente | Ver 4 HP 440 V (filtro) |
| 6SL3210-5BE23-0CV0 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 135×175×150 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE23-0UV0 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 135×175×150 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE22-2UV1 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 3 HP 440 V (sin filtro) |
| 6SL3210-5BE22-2CV1 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 100×170×140 | Vigente | Ver 3 HP 440 V (filtro) |
| 6SL3210-5BE22-2CV0 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 100×170×140 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE22-2UV0 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 100×170×140 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE21-5UV1 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 2 HP 440 V (sin filtro) |
| 6SL3210-5BE21-5CV1 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 100×170×140 | Vigente | Ver 2 HP 440 V (filtro) |
| 6SL3210-5BE21-5CV0 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 100×170×140 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE21-5UV0 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 100×170×140 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE21-1UV1 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1.5 HP 440 V (sin filtro) |
| 6SL3210-5BE21-1CV1 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 73×142×108 | Vigente | Ver 1.5 HP 440 V (filtro) |
| 6SL3210-5BE21-1CV0 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 73×142×108 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE21-1UV0 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 73×142×108 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE17-5UV1 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1 HP 440 V (sin filtro) |
| 6SL3210-5BE17-5CV1 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 73×142×108 | Vigente | Ver 1 HP 440 V (filtro) |
| 6SL3210-5BE17-5CV0 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 73×142×108 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE17-5UV0 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 73×142×108 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE15-5UV1 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.75 HP 440 V (sin filtro) |
| 6SL3210-5BE15-5CV1 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 68×142×108 | Vigente | Ver 0.75 HP 440 V (filtro) |
| 6SL3210-5BE15-5CV0 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 68×142×108 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE15-5UV0 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 68×142×108 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE13-7UV1 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.5 HP 440 V (sin filtro) |
| 6SL3210-5BE13-7CV1 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 68×142×108 | Vigente | Ver 0.5 HP 440 V (filtro) |
| 6SL3210-5BE13-7CV0 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 68×142×108 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE13-7UV0 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 68×142×108 | Descontinuado | Ver modelo anterior (sin filtro) |
6SL32105BE275CV0
Ficha técnica
- Familia
- SINAMICS V20
- Voltaje
- 440V CA
- Potencia caballos de fuerza
- 10HP
- Tipo montaje
- Panel
- Grado de protección
- IP20
