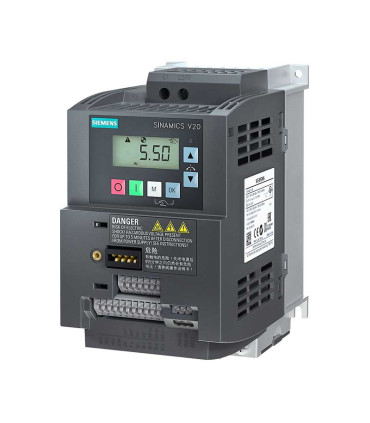

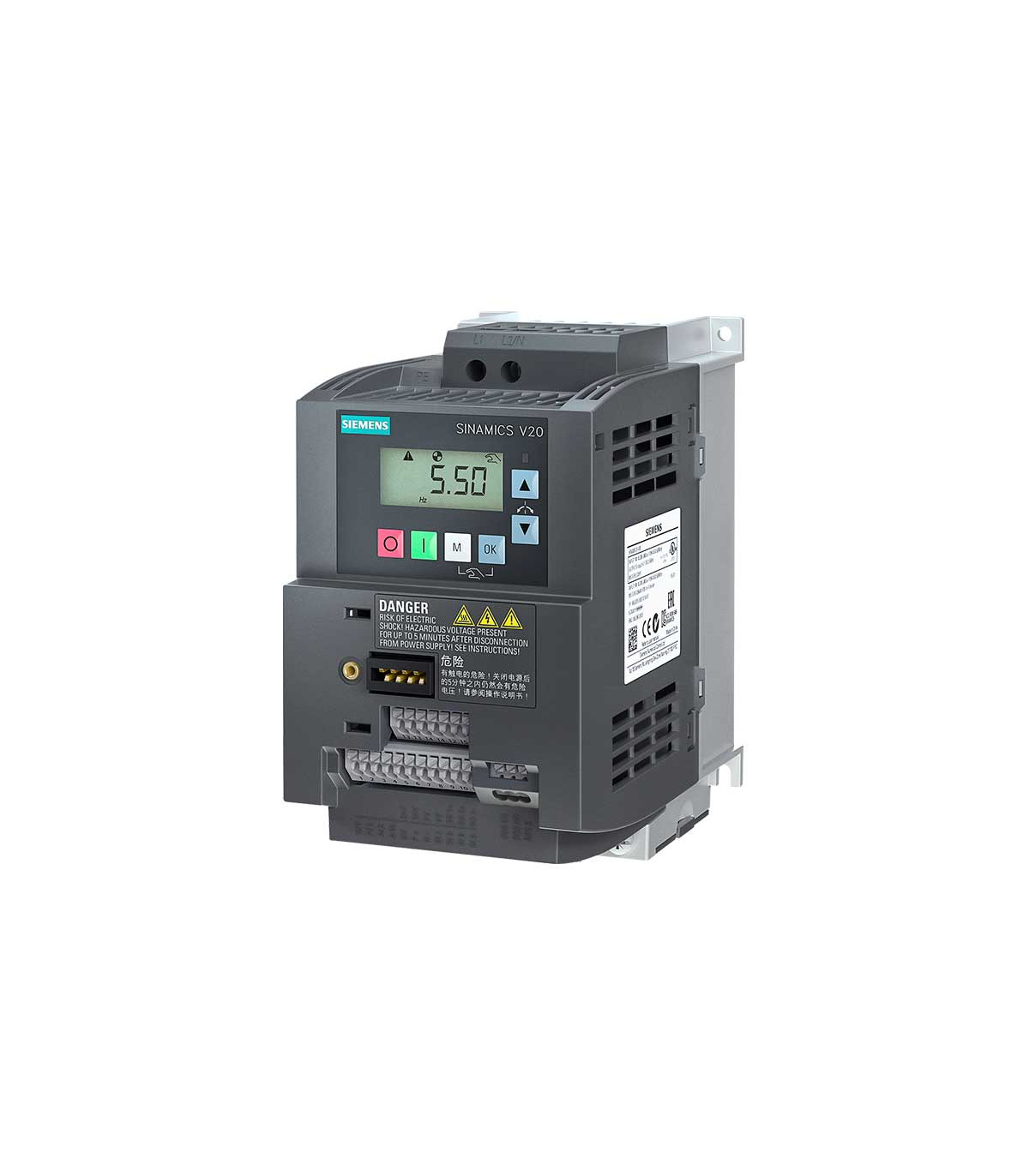

Variador 1.5HP 220V 6SL3210-5BB21-1BV1 SIEMENS

Variador 1.5HP 220V 6SL3210-5BB21-1BV1 SINAMICS V20 Siemens

El Siemens SINAMICS V20 6SL3210-5BB21-1BV1 es un variador de frecuencia básico de 1.1 kW (≈ 1.5 HP) diseñado para motores de inducción trifásicos, alimentado desde una red monofásica 200–240 V AC. Forma parte de la familia SINAMICS V20, enfocada en soluciones robustas, económicas y fáciles de poner en marcha para aplicaciones estándar de bombas, ventiladores y cintas transportadoras.

Características principales del 6SL3210-5BB21-1BV1

• Potencia nominal (LO/HO): 1.10 kW / 1.50 HP.
• Alimentación de entrada: 1 AC 200…240 V (–15 % / +10 %), 47…63 Hz.
• Salida al motor: 3 AC 230 V, frecuencia de salida 0…550 Hz.
• Corriente nominal: 6.0 A (LO y HO).
• Capacidad de sobrecarga: hasta 150 % de la corriente nominal durante 60 s (ciclo 300 s).
• Filtro EMC integrado: filtro de clase B / C1 integrado para compatibilidad electromagnética.
• Comunicación: bus de campo USS y Modbus RTU para integración con PLC y HMI.
• E/S integradas: 4 entradas digitales, 2 salidas digitales (1 relé + 1 transistor), 2 entradas analógicas y 1 salida analógica.
• Grado de protección: IP20 / UL “open type” para montaje en tablero.
• Tamaño constructivo: FSAC, diseño compacto para espacios reducidos.
• Ventilación: ventilador externo integrado.

Datos mecánicos y de instalación

• Dimensiones aproximadas (An × Al × Pr): 91.0 × 160.9 × 147.0 mm.
• Peso neto: ≈ 1.4 kg.
• Montaje: en pared o “side-by-side” (lado a lado) en riel/tablero.
• Longitud máx. de cable de motor: hasta 50 m sin apantallar / 25 m apantallado.

Condiciones ambientales

• Temperatura de operación: –10…60 °C (según desclasificación indicada en ficha técnica).
• Temperatura de almacenaje: –40…70 °C.
• Altitud de instalación: hasta 1000 m s.n.m. sin reducción de potencia.
• Humedad relativa: hasta 95 % sin condensación.
• Cumplimiento de normas: EN 61800-5-1, EN 60204-1, EN 61800-3, marcado CE, cULus, C-Tick (RCM).

Aplicaciones típicas

El 6SL3210-5BB21-1BV1 se recomienda para aplicaciones de carga ligera y media donde se requiera control básico de velocidad y ahorro de energía:

• Bombas centrífugas de proceso, agua de servicio y recirculación.
• Ventiladores, extractores y pequeños sistemas de HVAC.
• Cintas transportadoras, alimentadores y mesas de rodillos ligeras.
• Agitadores, mezcladoras, molinos ligeros y maquinaria de manufactura general.

Notas para selección y compatibilidad

• Verifica que la corriente nominal del motor no exceda los 6 A que entrega el variador en régimen nominal.
• El equipo está destinado a alimentación monofásica 200–240 V; si tu red o carga son distintas, revisa otros modelos SINAMICS V20.
• El filtro EMC integrado ayuda a cumplir requisitos de compatibilidad electromagnética en instalaciones industriales y comerciales; revisa la ficha si el proyecto exige una clase específica.
• Para aplicaciones con par de arranque muy elevado o ciclos de arranque frecuentes, considera el margen de sobrecarga (150 % / 60 s) y el posible sobredimensionamiento del variador.

Dentro de la misma familia SINAMICS V20 220 V con filtro BV1 existen variadores desde aproximadamente 0.16 HP hasta 4 HP. Si este modelo no se ajusta a la corriente o potencia de tu motor, puedes revisar otras potencias de la serie en nuestro catálogo.
