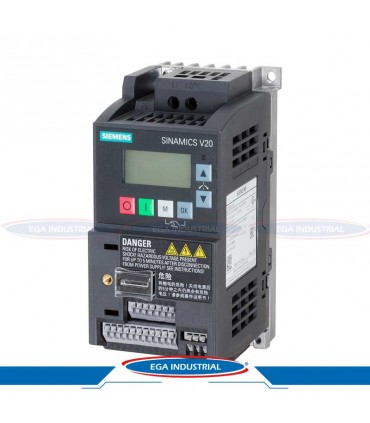

Variador 1HP 220V 6SL3210-5BB17-5UV1 SIEMENS
Variador de velocidad monofásico 220 VCA, 0.75 kW / 1 HP, 4.2A SINAMICS V20
Referencia:
6SL32105BB175UV1
Marca:
Me gusta0
Añadir a comparar0
Agregar a lista de deseos
Variador de frecuencia Siemens SINAMICS V20 1 HP 220 V 6SL3210-5BB17-5UV1
El 6SL3210-5BB17-5UV1 es un variador de frecuencia Siemens SINAMICS V20 220 V diseñado para motores de 1 HP (≈ 0.75 kW). Trabaja con alimentación monofásica 220 V CA y entrega salida trifásica 230 V, por lo que permite controlar motores trifásicos pequeños en instalaciones donde solo se dispone de red monofásica.
Es una solución práctica para bombas de servicio ligero, ventiladores, bandas transportadoras pequeñas, mezcladores y equipos auxiliares que requieren arranque suave, protección básica del motor y ajuste de velocidad sin complicar el tablero eléctrico.
Características técnicas principales
| Marca / familia | Siemens — SINAMICS V20 |
|---|---|
| Modelo | 6SL3210-5BB17-5UV1 |
| Potencia nominal | 1 HP (≈ 0.75 kW) |
| Tensión de entrada | 220 V CA monofásica |
| Salida al motor | Trifásica para motor de 230 V en aplicaciones de baja potencia. |
| Filtro EMC | Versión UV1 sin filtro EMC integrado, adecuada para instalaciones estándar. |
| Dimensiones aproximadas | 73 × 142 × 108 mm (An × Al × Fondo) |
| Formato de montaje | Montaje en panel o interior de gabinete; cuerpo compacto para espacios reducidos. |
| Aplicaciones típicas | Pequeñas bombas, ventiladores, bandas, mezcladores y automatización ligera en general. |
Relación con otros modelos SINAMICS V20 220 V
Dentro de la gama 220 V monofásico a trifásico, el 6SL3210-5BB17-5UV1 es la referencia estándar sin filtro EMC. Para proyectos donde se requiere limitar mejor las emisiones conducidas, la alternativa directa es el 6SL3210-5BB17-5BV1, que ofrece la misma potencia de 1 HP con filtro EMC integrado.
Para seleccionar el variador adecuado en la serie V20 220 V, valida siempre la potencia del motor, tipo de red (monofásica/trifásica) y si tu instalación exige filtro EMC. Las tablas por caballaje y sufijo (UV1, BV1, etc.) disponibles en EGA Industrial te ayudan a elegir el modelo correcto.
Estos accesorios son totalmente compatibles con los variadores Siemens SINAMICS V20 de la línea 220 V, incluyendo el modelo 6SL3210-5BB17-5UV1. Permiten clonar configuraciones, montar la pantalla en la puerta del gabinete, ampliar señales o mejorar el frenado del motor.
| Accesorio | Modelo Siemens | Función | Ver página |
|---|---|---|---|
| Módulo para cargar o clonar parámetros | 6SL3255-0VE00-0UA1 | Permite copiar configuraciones de un variador a otro sin computadora. | Ver más |
| Módulo de interfaz para montaje en puerta | 6SL3255-0VA00-2AA1 | Permite instalar la pantalla remota (BOP) en la puerta del gabinete. | Ver más |
| Pantalla remota (BOP externo) | 6SL3255-0VA00-4BA1 | Pantalla con botones para controlar el variador desde el exterior del gabinete. | Ver más |
| Módulo de entradas y salidas adicionales | 6SL3256-0VE00-6AA0 | Añade más conexiones de señales digitales y analógicas al variador. | Ver más |
| Módulo de freno dinámico | 6SL3201-2AD20-8VA0 | Mejora el frenado del motor disipando la energía a través de una resistencia. | Ver más |
| Tarjeta de memoria SD para variadores SINAMICS | 6SL3054-4AG00-2AA0 | Permite respaldar y restaurar parámetros del variador mediante tarjeta de memoria. | Ver más |
Estos modelos Siemens SINAMICS V20 220 V funcionan con corriente monofásica de 220 V y entregan corriente trifásica de 230 V para el motor. Los modelos con terminación UV1 son la versión vigente y sustituyen a los modelos UV0 donde aplique.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|
| 6SL3210-5BB23-0UV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | 135×175×150 | Vigente | Ver 4 HP 220 V |
| 6SL3210-5BB23-0UV0 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB22-2UV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Vigente | Ver 3 HP 220 V |
| 6SL3210-5BB22-2UV0 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB21-5UV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Vigente | Ver 2 HP 220 V |
| 6SL3210-5BB21-1UV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | 73×142×108 | Vigente | Ver 1.5 HP 220 V |
| 6SL3210-5BB17-5UV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | 73×142×108 | Vigente | Ver 1 HP 220 V |
| 6SL3210-5BB15-5UV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.75 HP 220 V |
| 6SL3210-5BB13-7UV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.5 HP 220 V |
| 6SL3210-5BB12-5UV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.33 HP 220 V |
| 6SL3210-5BB11-2UV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.16 HP 220 V |
Estos variadores de frecuencia Siemens SINAMICS V20 440 V están diseñados para motores trifásicos alimentados con red industrial de 380–480 V. La familia incluye versiones sin filtro EMC integrado (sufijos UV0 / UV1) y versiones con filtro EMC integrado C3 (sufijos CV0 / CV1). En general, los modelos terminados en 1 son la versión vigente que sustituye a los terminados en 0 donde aplica.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Filtro EMC | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|---|
| 6SL3210-5BE32-2UV0 | 40 HP (≈ 30 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 220×350×195 | Vigente | Ver 40 HP 440 V |
| 6SL3210-5BE31-8UV0 | 30 HP (≈ 22 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 220×350×195 | Vigente | Ver 30 HP 440 V |
| 6SL3210-5BE31-5UV0 | 20 HP (≈ 15 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 185×295×175 | Vigente | Ver 20 HP 440 V |
| 6SL3210-5BE31-1UV0 | 15 HP (≈ 11 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 185×295×175 | Vigente | Ver 15 HP 440 V |
| 6SL3210-5BE27-5UV1 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 150×210×170 | Vigente | Ver 10 HP 440 V (sin filtro) |
| 6SL3210-5BE27-5CV1 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 150×210×170 | Vigente | Ver 10 HP 440 V (filtro) |
| 6SL3210-5BE27-5CV0 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 150×210×170 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE27-5UV0 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 150×210×170 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE25-5UV1 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 150×210×170 | Vigente | Ver 7.5 HP 440 V (sin filtro) |
| 6SL3210-5BE25-5CV1 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 150×210×170 | Vigente | Ver 7.5 HP 440 V (filtro) |
| 6SL3210-5BE25-5CV0 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 150×210×170 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE25-5UV0 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 150×210×170 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE24-0UV1 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 135×175×150 | Vigente | Ver 5 HP 440 V (sin filtro) |
| 6SL3210-5BE24-0CV1 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 135×175×150 | Vigente | Ver 5 HP 440 V (filtro) |
| 6SL3210-5BE24-0CV0 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 135×175×150 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE24-0UV0 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 135×175×150 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE23-0UV1 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 135×175×150 | Vigente | Ver 4 HP 440 V (sin filtro) |
| 6SL3210-5BE23-0CV1 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 135×175×150 | Vigente | Ver 4 HP 440 V (filtro) |
| 6SL3210-5BE23-0CV0 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 135×175×150 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE23-0UV0 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 135×175×150 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE22-2UV1 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 3 HP 440 V (sin filtro) |
| 6SL3210-5BE22-2CV1 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 100×170×140 | Vigente | Ver 3 HP 440 V (filtro) |
| 6SL3210-5BE22-2CV0 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 100×170×140 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE22-2UV0 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 100×170×140 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE21-5UV1 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 2 HP 440 V (sin filtro) |
| 6SL3210-5BE21-5CV1 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 100×170×140 | Vigente | Ver 2 HP 440 V (filtro) |
| 6SL3210-5BE21-5CV0 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 100×170×140 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE21-5UV0 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 100×170×140 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE21-1UV1 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1.5 HP 440 V (sin filtro) |
| 6SL3210-5BE21-1CV1 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 73×142×108 | Vigente | Ver 1.5 HP 440 V (filtro) |
| 6SL3210-5BE21-1CV0 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 73×142×108 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE21-1UV0 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 73×142×108 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE17-5UV1 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1 HP 440 V (sin filtro) |
| 6SL3210-5BE17-5CV1 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 73×142×108 | Vigente | Ver 1 HP 440 V (filtro) |
| 6SL3210-5BE17-5CV0 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 73×142×108 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE17-5UV0 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 73×142×108 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE15-5UV1 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.75 HP 440 V (sin filtro) |
| 6SL3210-5BE15-5CV1 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 68×142×108 | Vigente | Ver 0.75 HP 440 V (filtro) |
| 6SL3210-5BE15-5CV0 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 68×142×108 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE15-5UV0 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 68×142×108 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE13-7UV1 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.5 HP 440 V (sin filtro) |
| 6SL3210-5BE13-7CV1 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 68×142×108 | Vigente | Ver 0.5 HP 440 V (filtro) |
| 6SL3210-5BE13-7CV0 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 68×142×108 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE13-7UV0 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 68×142×108 | Descontinuado | Ver modelo anterior (sin filtro) |
6SL32105BB175UV1
Ficha técnica
- Familia
- SINAMICS V20
- Voltaje
- 220V CA
- Potencia caballos de fuerza
- 1HP
- Amperaje
- 4.2 A
- Tipo montaje
- Panel
- Grado de protección
- IP20
