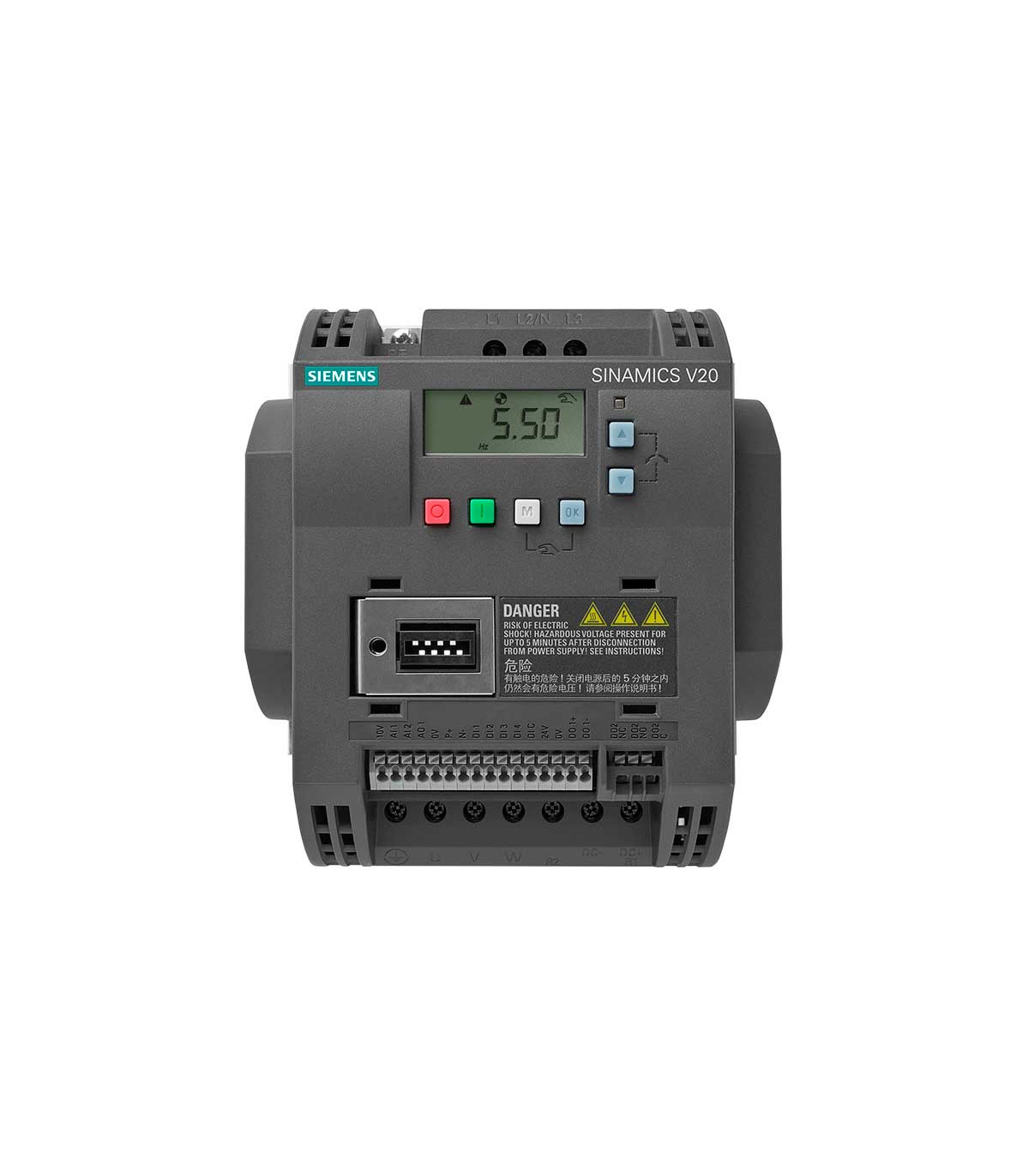

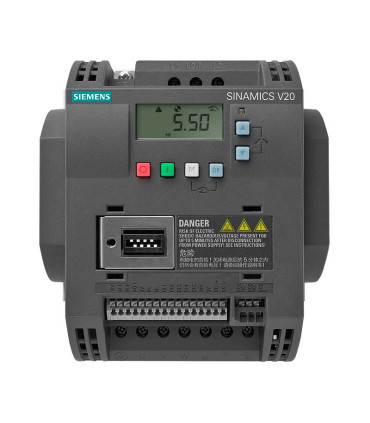

Variador 2HP 440V 6SL3210-5BE21-5UV1 SIEMENS
Siemens SINAMICS V20 6SL3210-5BE21-5UV1 – 2 HP (1.5 kW) 380-480 V
El variador de velocidad Siemens SINAMICS V20 6SL3210-5BE21-5UV1 esta disenado para controlar motores trifasicos de hasta 1.5 kW (≈ 2 HP) en redes de 380-480 V AC. Forma parte de la familia SINAMICS V20, orientada a aplicaciones industriales estandar como bombas, ventiladores, bandas y maquinaria auxiliar de baja y media potencia.
Este modelo sustituye al variador 6SL3210-5BE21-5UV0 manteniendo la misma potencia y rango de tension, pero con plataforma electronica actualizada, clasificacion de eficiencia IE2 segun IEC 61800-9-2 y ciclo de vida vigente en Siemens. Es decir, se considera el repuesto directo recomendado cuando se debe reemplazar un equipo 5UV0 instalado en campo.
El 6SL3210-5BE21-5UV1 ofrece control V/f, sobrecarga de hasta 150 % de la corriente nominal durante 60 s, frecuencia de salida de 0 a 550 Hz, grado de proteccion IP20 y E/S integradas (4 DI, 2 DO, 2 AI, 1 AQ), ademas de comunicacion USS / Modbus RTU por RS485 con BOP integrado. :contentReference[oaicite:7]{index=7}
Beneficios
- Cubre aplicaciones hasta ≈ 2 HP (1.5 kW) en redes trifasicas 380-480 V.
- Sobrecarga de 150 % por 60 s para arranque de cargas exigentes.
- Version UV1 vigente que reemplaza al modelo 6SL3210-5BE21-5UV0, con mejor soporte y disponibilidad.
- Clasificacion de eficiencia IE2, alineada con normas modernas de eficiencia energetica.
- Comunicacion USS / Modbus RTU integrada para conexion directa a PLC o sistemas SCADA.
Especificaciones tecnicas
| Familia | SINAMICS V20, convertidor basico 3 AC 400 V |
|---|---|
| Modelo | 6SL3210-5BE21-5UV1 (sustituye a 6SL3210-5BE21-5UV0) |
| Potencia nominal | 1.5 kW (≈ 2 HP) |
| Tension de entrada | 3 x 380-480 V AC, -15 % / +10 %, 47-63 Hz |
| Tension de salida | 3 x 380-480 V AC |
| Numero de fases | 3 AC (entrada y salida) |
| Sobrecarga | 150 % de la corriente nominal por 60 s (modo HO) |
| Frecuencia de salida | 0 a 550 Hz |
| Clase de eficiencia | IE2 segun IEC 61800-9-2 |
| Entradas digitales (DI) | 4 DI |
| Salidas digitales (DO) | 2 DO |
| Entradas analogicas (AI) | 2 AI |
| Salida analogica (AQ) | 1 AQ |
| Comunicacion | USS / Modbus RTU por RS485, BOP integrado |
| Grado de proteccion | IP20 / UL open type |
| Dimensiones (ancho x alto x fondo) | 90 x 166 x 145.5 mm |
| Peso neto aproximado | ≈ 0.99 kg |
| Filtro EMC | Sin filtro (unfiltered) |
Esta ficha corresponde al modelo 6SL3210-5BE21-5UV1 de la serie SINAMICS V20 440 V. Es el reemplazo recomendado del modelo 6SL3210-5BE21-5UV0. Para comparar otras potencias de la misma serie, consulta la tabla comparativa SINAMICS V20 440 V en esta misma pagina.
Estos accesorios son totalmente compatibles con los variadores Siemens SINAMICS V20 de la línea 220 V, incluyendo el modelo 6SL3210-5BE21-5UV1. Permiten clonar configuraciones, montar la pantalla en la puerta del gabinete, ampliar señales o mejorar el frenado del motor.
| Accesorio | Modelo Siemens | Función | Ver página |
|---|---|---|---|
| Módulo para cargar o clonar parámetros | 6SL3255-0VE00-0UA1 | Permite copiar configuraciones de un variador a otro sin computadora. | Ver más |
| Módulo de interfaz para montaje en puerta | 6SL3255-0VA00-2AA1 | Permite instalar la pantalla remota (BOP) en la puerta del gabinete. | Ver más |
| Pantalla remota (BOP externo) | 6SL3255-0VA00-4BA1 | Pantalla con botones para controlar el variador desde el exterior del gabinete. | Ver más |
| Módulo de entradas y salidas adicionales | 6SL3256-0VE00-6AA0 | Añade más conexiones de señales digitales y analógicas al variador. | Ver más |
| Módulo de freno dinámico | 6SL3201-2AD20-8VA0 | Mejora el frenado del motor disipando la energía a través de una resistencia. | Ver más |
| Tarjeta de memoria SD para variadores SINAMICS | 6SL3054-4AG00-2AA0 | Permite respaldar y restaurar parámetros del variador mediante tarjeta de memoria. | Ver más |
Estos modelos Siemens SINAMICS V20 220 V funcionan con corriente monofásica de 220 V y entregan corriente trifásica de 230 V para el motor. Los modelos con terminación UV1 son la versión estándar sin filtro EMC e históricamente sustituyen a los modelos UV0 donde aplique. Los modelos con terminación BV1 añaden filtro EMC integrado para aplicaciones con mayores requisitos de compatibilidad electromagnética.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Filtro EMC | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|---|
| 6SL3210-5BB23-0UV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 135×175×150 | Vigente | Ver 4 HP 220 V |
| 6SL3210-5BB23-0BV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 135×175×150 | Vigente | Ver 4 HP 220 V (filtro) |
| 6SL3210-5BB23-0UV0 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB22-2UV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 3 HP 220 V |
| 6SL3210-5BB22-2BV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 100×170×140 | Vigente | Ver 3 HP 220 V (filtro) |
| 6SL3210-5BB22-2UV0 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB21-5UV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 2 HP 220 V |
| 6SL3210-5BB21-5BV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 100×170×140 | Vigente | Ver 2 HP 220 V (filtro) |
| 6SL3210-5BB21-1UV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1.5 HP 220 V |
| 6SL3210-5BB21-1BV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 73×142×108 | Vigente | Ver 1.5 HP 220 V (filtro) |
| 6SL3210-5BB17-5UV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1 HP 220 V |
| 6SL3210-5BB17-5BV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 73×142×108 | Vigente | Ver 1 HP 220 V (filtro) |
| 6SL3210-5BB15-5UV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.75 HP 220 V |
| 6SL3210-5BB15-5BV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.75 HP 220 V (filtro) |
| 6SL3210-5BB13-7UV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.5 HP 220 V |
| 6SL3210-5BB13-7BV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.5 HP 220 V (filtro) |
| 6SL3210-5BB12-5UV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.33 HP 220 V |
| 6SL3210-5BB12-5BV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.33 HP 220 V (filtro) |
| 6SL3210-5BB11-2UV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.16 HP 220 V |
| 6SL3210-5BB11-2BV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.16 HP 220 V (filtro) |
Estos variadores de frecuencia Siemens SINAMICS V20 440 V están diseñados para motores trifásicos alimentados con red industrial de 380–480 V. La familia incluye versiones sin filtro EMC integrado (sufijos UV0 / UV1) y versiones con filtro EMC integrado C3 (sufijos CV0 / CV1). En general, los modelos terminados en 1 son la versión vigente que sustituye a los terminados en 0 donde aplica.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Filtro EMC | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|---|
| 6SL3210-5BE32-2UV0 | 40 HP (≈ 30 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 220×350×195 | Vigente | Ver 40 HP 440 V |
| 6SL3210-5BE31-8UV0 | 30 HP (≈ 22 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 220×350×195 | Vigente | Ver 30 HP 440 V |
| 6SL3210-5BE31-5UV0 | 20 HP (≈ 15 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 185×295×175 | Vigente | Ver 20 HP 440 V |
| 6SL3210-5BE31-1UV0 | 15 HP (≈ 11 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 185×295×175 | Vigente | Ver 15 HP 440 V |
| 6SL3210-5BE27-5UV1 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 150×210×170 | Vigente | Ver 10 HP 440 V (sin filtro) |
| 6SL3210-5BE27-5CV1 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 150×210×170 | Vigente | Ver 10 HP 440 V (filtro) |
| 6SL3210-5BE27-5CV0 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 150×210×170 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE27-5UV0 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 150×210×170 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE25-5UV1 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 150×210×170 | Vigente | Ver 7.5 HP 440 V (sin filtro) |
| 6SL3210-5BE25-5CV1 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 150×210×170 | Vigente | Ver 7.5 HP 440 V (filtro) |
| 6SL3210-5BE25-5CV0 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 150×210×170 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE25-5UV0 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 150×210×170 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE24-0UV1 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 135×175×150 | Vigente | Ver 5 HP 440 V (sin filtro) |
| 6SL3210-5BE24-0CV1 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 135×175×150 | Vigente | Ver 5 HP 440 V (filtro) |
| 6SL3210-5BE24-0CV0 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 135×175×150 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE24-0UV0 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 135×175×150 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE23-0UV1 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 135×175×150 | Vigente | Ver 4 HP 440 V (sin filtro) |
| 6SL3210-5BE23-0CV1 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 135×175×150 | Vigente | Ver 4 HP 440 V (filtro) |
| 6SL3210-5BE23-0CV0 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 135×175×150 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE23-0UV0 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 135×175×150 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE22-2UV1 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 3 HP 440 V (sin filtro) |
| 6SL3210-5BE22-2CV1 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 100×170×140 | Vigente | Ver 3 HP 440 V (filtro) |
| 6SL3210-5BE22-2CV0 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 100×170×140 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE22-2UV0 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 100×170×140 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE21-5UV1 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 2 HP 440 V (sin filtro) |
| 6SL3210-5BE21-5CV1 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 100×170×140 | Vigente | Ver 2 HP 440 V (filtro) |
| 6SL3210-5BE21-5CV0 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 100×170×140 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE21-5UV0 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 100×170×140 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE21-1UV1 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1.5 HP 440 V (sin filtro) |
| 6SL3210-5BE21-1CV1 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 73×142×108 | Vigente | Ver 1.5 HP 440 V (filtro) |
| 6SL3210-5BE21-1CV0 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 73×142×108 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE21-1UV0 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 73×142×108 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE17-5UV1 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1 HP 440 V (sin filtro) |
| 6SL3210-5BE17-5CV1 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 73×142×108 | Vigente | Ver 1 HP 440 V (filtro) |
| 6SL3210-5BE17-5CV0 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 73×142×108 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE17-5UV0 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 73×142×108 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE15-5UV1 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.75 HP 440 V (sin filtro) |
| 6SL3210-5BE15-5CV1 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 68×142×108 | Vigente | Ver 0.75 HP 440 V (filtro) |
| 6SL3210-5BE15-5CV0 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 68×142×108 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE15-5UV0 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 68×142×108 | Descontinuado | Ver modelo anterior (sin filtro) |
| 6SL3210-5BE13-7UV1 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.5 HP 440 V (sin filtro) |
| 6SL3210-5BE13-7CV1 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 68×142×108 | Vigente | Ver 0.5 HP 440 V (filtro) |
| 6SL3210-5BE13-7CV0 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado C3 | 68×142×108 | Descontinuado | Ver modelo anterior (filtro) |
| 6SL3210-5BE13-7UV0 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 68×142×108 | Descontinuado | Ver modelo anterior (sin filtro) |
6SL32105BE215UV1
Ficha técnica
- Familia
- SINAMICS V20
- Voltaje
- 440V CA
- Potencia caballos de fuerza
- 2HP
- Tipo montaje
- Panel
- Grado de protección
- IP20
