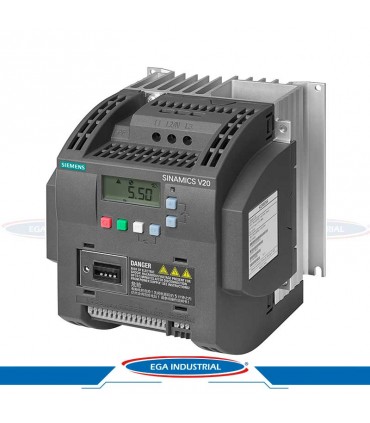

Variador 3HP 220V 6SL3210-5BB22-2UV0 SIEMENS
Variador de velocidad monofásico 220 VCA, 2.2 kW / 3 HP, 11A SINAMICS V20
Referencia:
6SL32105BB222UV0
Marca:
Me gusta0
Añadir a comparar0
Agregar a lista de deseos

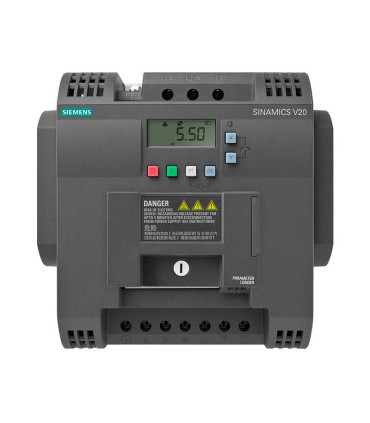

Siemens SINAMICS V20 6SL3210-5BB22-2UV0 [Descontinuado contáctanos apra saber si aún podemos conseguirlo]
Variador de frecuencia de 2.2 kW (3 HP) que convierte red monofásica 200–240 V a salida trifásica 230 V, ideal para bombas, ventiladores y transportadores. Incorpora USS / Modbus RTU, E/S (4 DI, 2 DQ, 2 AI, 1 AO), sobrecarga 150 % por 60 s y grado de protección IP20.
Nota: este modelo fue descontinuado. El reemplazo es 6SL3210-5BB22-2UV1.
Beneficios
- Solución monofásica → trifásica: utiliza motores trifásicos donde sólo hay 220 V.
- Arranques exigentes: 150 % de sobrecarga durante 60 s.
- Integración directa a PLC/HMI vía USS / Modbus RTU.
- E/S integradas para controlar señales sin módulos extra (4 DI, 2 DQ, 2 AI, 1 AO).
- Construcción robusta IP20, tamaño C compacto (gabinete).
Especificaciones técnicas
| Potencia nominal | 2.2 kW (3 HP) |
|---|---|
| Entrada | 1 AC 200…240 V (−10 % / +10 %), 47…63 Hz |
| Salida | 3 AC 230 V (IEC) • frecuencia 0…550 Hz |

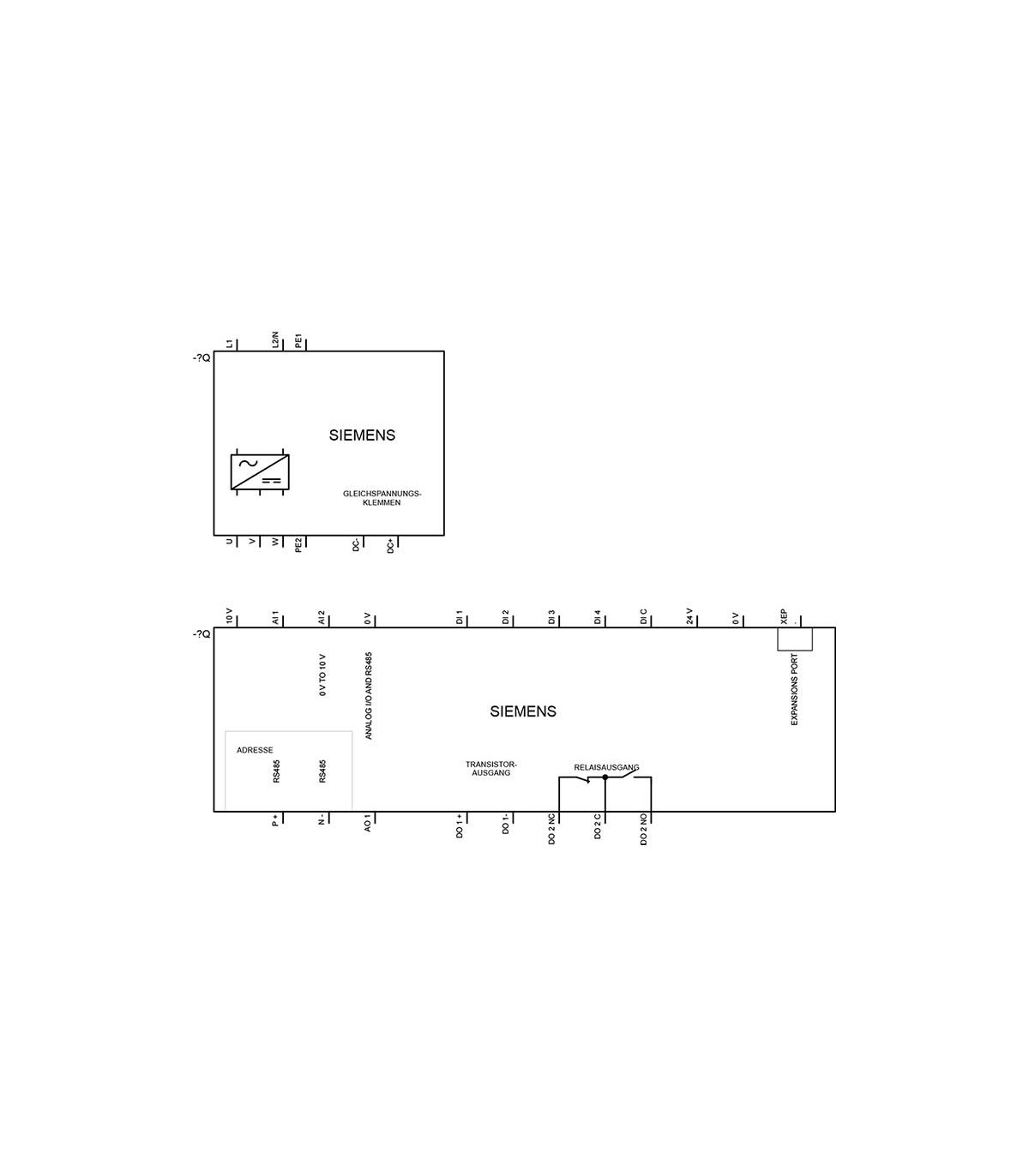

| E/S integradas | 4 DI, 2 DQ, 2 AI, 1 AO |
| Comunicación | USS / Modbus RTU • BOP integrado |
| Sobrecarga | Hasta 150 % por 60 s (ciclo 300 s) |
| Protección | IP20 (UL open type) |

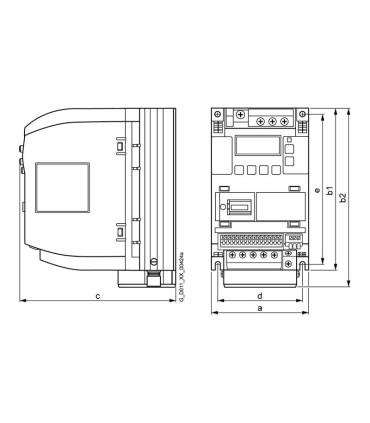

| Dimensiones (An×Al×P) | 184 × 182 × 169 mm (Tamaño C) |
Estos accesorios son totalmente compatibles con los variadores Siemens SINAMICS V20 de la línea 220 V, incluyendo el modelo 6SL3210-5BB22-2UV0. Permiten clonar configuraciones, montar la pantalla en la puerta del gabinete, ampliar señales o mejorar el frenado del motor.
| Accesorio | Modelo Siemens | Función | Ver página |
|---|---|---|---|
| Módulo para cargar o clonar parámetros | 6SL3255-0VE00-0UA1 | Permite copiar configuraciones de un variador a otro sin computadora. | Ver más |
| Módulo de interfaz para montaje en puerta | 6SL3255-0VA00-2AA1 | Permite instalar la pantalla remota (BOP) en la puerta del gabinete. | Ver más |
| Pantalla remota (BOP externo) | 6SL3255-0VA00-4BA1 | Pantalla con botones para controlar el variador desde el exterior del gabinete. | Ver más |
| Módulo de entradas y salidas adicionales | 6SL3256-0VE00-6AA0 | Añade más conexiones de señales digitales y analógicas al variador. | Ver más |
| Módulo de freno dinámico | 6SL3201-2AD20-8VA0 | Mejora el frenado del motor disipando la energía a través de una resistencia. | Ver más |
Estos modelos Siemens SINAMICS V20 220 V funcionan con corriente monofásica de 220 V y entregan corriente trifásica de 230 V para el motor. Los modelos con terminación UV1 son la versión vigente y sustituyen a los modelos UV0 donde aplique.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|
| 6SL3210-5BB23-0UV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | 135×175×150 | Vigente | Ver 4 HP 220 V |
| 6SL3210-5BB23-0UV0 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB22-2UV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Vigente | Ver 3 HP 220 V |
| 6SL3210-5BB22-2UV0 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB21-5UV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Vigente | Ver 2 HP 220 V |
| 6SL3210-5BB21-1UV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | 73×142×108 | Vigente | Ver 1.5 HP 220 V |
| 6SL3210-5BB17-5UV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | 73×142×108 | Vigente | Ver 1 HP 220 V |
| 6SL3210-5BB15-5UV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.75 HP 220 V |
| 6SL3210-5BB13-7UV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.5 HP 220 V |
| 6SL3210-5BB12-5UV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.33 HP 220 V |
| 6SL3210-5BB11-2UV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.16 HP 220 V |
Estos variadores de frecuencia Siemens SINAMICS V20 440 V están diseñados para motores trifásicos alimentados con red industrial de 380–480 V. Los modelos con terminación UV1 son la versión vigente que sustituye a los UV0 donde exista reemplazo.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|
| 6SL3210-5BE32-2UV0 | 40 HP (≈ 30 kW) | 440 V | Entrada y salida trifásica 380–480 V | 220×350×195 | Vigente | Ver 40 HP 440 V |
| 6SL3210-5BE31-8UV0 | 30 HP (≈ 22 kW) | 440 V | Entrada y salida trifásica 380–480 V | 220×350×195 | Vigente | Ver 30 HP 440 V |
| 6SL3210-5BE31-5UV0 | 20 HP (≈ 15 kW) | 440 V | Entrada y salida trifásica 380–480 V | 185×295×175 | Vigente | Ver 20 HP 440 V |
| 6SL3210-5BE31-1UV0 | 15 HP (≈ 11 kW) | 440 V | Entrada y salida trifásica 380–480 V | 185×295×175 | Vigente | Ver 15 HP 440 V |
| 6SL3210-5BE27-5UV1 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | 150×210×170 | Vigente | Ver 10 HP 440 V (nuevo) |
| 6SL3210-5BE27-5UV0 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | 150×210×170 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE25-5UV1 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | 150×210×170 | Vigente | Ver 7.5 HP 440 V (nuevo) |
| 6SL3210-5BE25-5UV0 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | 150×210×170 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE24-0UV1 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | 135×175×150 | Vigente | Ver 5 HP 440 V (nuevo) |
| 6SL3210-5BE24-0UV0 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE23-0UV1 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | 135×175×150 | Vigente | Ver 4 HP 440 V (nuevo) |
| 6SL3210-5BE23-0UV0 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE22-2UV1 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | 100×170×140 | Vigente | Ver 3 HP 440 V (nuevo) |
| 6SL3210-5BE22-2UV0 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE21-5UV1 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | 100×170×140 | Vigente | Ver 2 HP 440 V (nuevo) |
| 6SL3210-5BE21-5UV0 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE21-1UV1 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | 73×142×108 | Vigente | Ver 1.5 HP 440 V (nuevo) |
| 6SL3210-5BE21-1UV0 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | 73×142×108 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE17-5UV1 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | 73×142×108 | Vigente | Ver 1 HP 440 V (nuevo) |
| 6SL3210-5BE17-5UV0 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | 73×142×108 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE15-5UV1 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | 68×142×108 | Vigente | Ver 0.75 HP 440 V (nuevo) |
| 6SL3210-5BE15-5UV0 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | 68×142×108 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE13-7UV1 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | 68×142×108 | Vigente | Ver 0.5 HP 440 V (nuevo) |
| 6SL3210-5BE13-7UV0 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | 68×142×108 | Descontinuado | Ver modelo anterior |
6SL32105BB222UV0
Ficha técnica
- Potencia caballos de fuerza
- 3HP
- Voltaje
- 220V CA
- Amperaje
- 11 A
- Tipo montaje
- Panel
- Familia
- SINAMICS V20
- Grado de protección
- IP20
