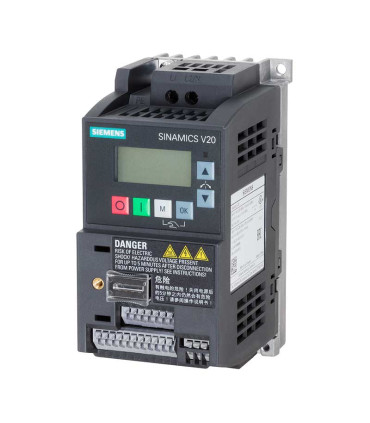

Variador 0.75HP 220V 6SL3210-5BB15-5BV1 SIEMENS
Variador de velocidad monofásico 220 VCA, 0.55 kW /.75 HP, 3.2A SINAMICS V20, Con filtro EMC

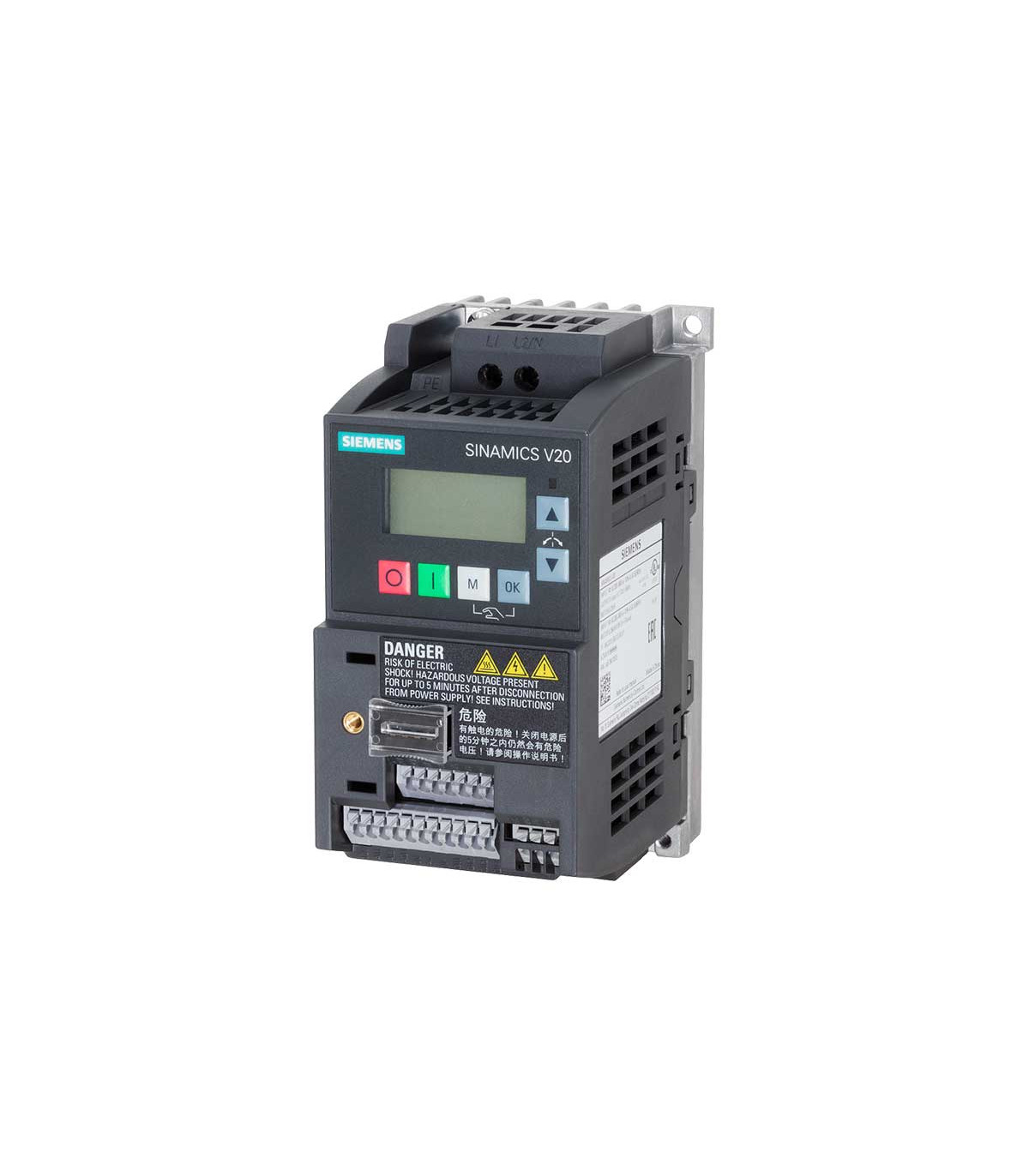

Variador Siemens SINAMICS V20 6SL3210-5BB15-5BV1 0.55 kW 220 V
El modelo Siemens SINAMICS V20 6SL3210-5BB15-5BV1 es un variador de frecuencia compacto para motores trifásicos de hasta 0.55 kW, con entrada monofásica 200–240 V AC y salida 3×230 V. Es una opción intermedia dentro de la gama de 220 V, ideal cuando necesitas algo más que 0.37 kW pero sin llegar a 1 HP.
Integra filtro EMC de clase B, 4 entradas digitales, salidas de relé y transistor, además de entradas y salida analógica, lo que facilita su integración con señales 0–10 V o 4–20 mA en aplicaciones de automatización básica. Es adecuado para ventiladores pequeños, bombas ligeras, bandas transportadoras compactas, mezcladoras y maquinaria sencilla donde se requiera control de velocidad y sobrecarga hasta el 150 % por 60 s.
Su diseño FSAB con dimensiones aproximadas de 68 × 142 × 127.8 mm y grado de protección IP20 permite montaje en panel o en línea, con cable de motor de hasta 25 m apantallado o 50 m sin apantallar, facilitando la instalación en tableros compactos.
Características técnicas principales
| Marca | Siemens |
|---|---|
| Familia / serie | SINAMICS V20 – convertidor básico |
| Modelo | 6SL3210-5BB15-5BV1 |
| Potencia nominal (LO) | 0.55 kW / 0.55 hp |
| Potencia nominal (HO) | 0.55 kW / 0.75 hp |
| Corriente nominal (IN) | 3.20 A |
| Sobrecarga LO | 110 % de la corriente nominal durante 60 s (cada 300 s) |
| Sobrecarga HO | 150 % de la corriente nominal durante 60 s (cada 300 s) |
| Fases de entrada | 1 AC |
| Tensión de entrada | 200…240 V AC (-15 % / +10 %) |
| Frecuencia de línea | 47…63 Hz |
| Fases de salida | 3 AC |
| Tensión de salida | 230 V IEC / 240 V NEC |
| Frecuencia de salida | 0…550 Hz |
| Frecuencia de conmutación | 8 kHz |
| Factor de potencia λ | 0.72 |
| cos φ | 0.95 |
| Eficiencia η | 0.98 |
| Filtro EMC integrado | Clase B |
| Comunicación | USS, Modbus RTU |
| Entradas digitales estándar | 4 |
| Salidas digitales | 1 relé conmutado, 1 transistor |
| Entradas analógicas | 2 (pueden usarse como entradas digitales adicionales) |
| Salidas analógicas | 1 |
| Refrigeración | Convección |
| Altitud de instalación | Hasta 1000 m s. n. m. sin reducción |
| Temperatura de operación | -10…60 °C (con reducción por encima de 40 °C) |
| Temperatura de almacenamiento | -40…70 °C |
| Humedad relativa máx. | 95 % |
| Longitud máx. cable motor (apantallado) | 25 m |
| Longitud máx. cable motor (no apantallado) | 50 m |
| Grado de protección | IP20 / UL open type |
| Tamaño de marco | FSAB |
| Dimensiones (An × Al × Pr) | 68 × 142 × 127.8 mm |
| Peso aproximado | 0.80 kg |
| Normas y certificaciones | CE, cULus, C-Tick (RCM), KC; EN 61800-5-1, EN 60204-1, EN 61800-3 |
Los datos técnicos anteriores se basan en la hoja oficial de datos SINAMICS V20 para el artículo 6SL3210-5BB15-5BV1. Verifica siempre la selección del equipo contra la placa de datos del motor y las condiciones reales de servicio.
Estos accesorios son totalmente compatibles con los variadores Siemens SINAMICS V20 de la línea 220 V, incluyendo el modelo 6SL3210-5BB15-5BV1. Permiten clonar configuraciones, montar la pantalla en la puerta del gabinete, ampliar señales o mejorar el frenado del motor.
| Accesorio | Modelo Siemens | Función | Ver página |
|---|---|---|---|
| Módulo para cargar o clonar parámetros | 6SL3255-0VE00-0UA1 | Permite copiar configuraciones de un variador a otro sin computadora. | Ver más |
| Módulo de interfaz para montaje en puerta | 6SL3255-0VA00-2AA1 | Permite instalar la pantalla remota (BOP) en la puerta del gabinete. | Ver más |
| Pantalla remota (BOP externo) | 6SL3255-0VA00-4BA1 | Pantalla con botones para controlar el variador desde el exterior del gabinete. | Ver más |
| Módulo de entradas y salidas adicionales | 6SL3256-0VE00-6AA0 | Añade más conexiones de señales digitales y analógicas al variador. | Ver más |
| Módulo de freno dinámico | 6SL3201-2AD20-8VA0 | Mejora el frenado del motor disipando la energía a través de una resistencia. | Ver más |
| Tarjeta de memoria SD para variadores SINAMICS | 6SL3054-4AG00-2AA0 | Permite respaldar y restaurar parámetros del variador mediante tarjeta de memoria. | Ver más |
Estos modelos Siemens SINAMICS V20 220 V funcionan con corriente monofásica de 220 V y entregan corriente trifásica de 230 V para el motor. Los modelos con terminación UV1 son la versión vigente y sustituyen a los modelos UV0 donde aplique.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|
| 6SL3210-5BB23-0UV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | 135×175×150 | Vigente | Ver 4 HP 220 V |
| 6SL3210-5BB23-0UV0 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB22-2UV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Vigente | Ver 3 HP 220 V |
| 6SL3210-5BB22-2UV0 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB21-5UV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Vigente | Ver 2 HP 220 V |
| 6SL3210-5BB21-1UV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | 73×142×108 | Vigente | Ver 1.5 HP 220 V |
| 6SL3210-5BB17-5UV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | 73×142×108 | Vigente | Ver 1 HP 220 V |
| 6SL3210-5BB15-5UV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.75 HP 220 V |
| 6SL3210-5BB13-7UV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.5 HP 220 V |
| 6SL3210-5BB12-5UV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.33 HP 220 V |
| 6SL3210-5BB11-2UV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.16 HP 220 V |
Estos modelos Siemens SINAMICS V20 220 V funcionan con corriente monofásica de 220 V y entregan corriente trifásica de 230 V para el motor. Los modelos con terminación UV1 son la versión estándar sin filtro EMC e históricamente sustituyen a los modelos UV0 donde aplique. Los modelos con terminación BV1 añaden filtro EMC integrado para aplicaciones con mayores requisitos de compatibilidad electromagnética.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Filtro EMC | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|---|
| 6SL3210-5BB23-0UV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 135×175×150 | Vigente | Ver 4 HP 220 V |
| 6SL3210-5BB23-0BV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 135×175×150 | Vigente | Ver 4 HP 220 V (filtro) |
| 6SL3210-5BB23-0UV0 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB22-2UV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 3 HP 220 V |
| 6SL3210-5BB22-2BV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 100×170×140 | Vigente | Ver 3 HP 220 V (filtro) |
| 6SL3210-5BB22-2UV0 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB21-5UV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 2 HP 220 V |
| 6SL3210-5BB21-5BV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 100×170×140 | Vigente | Ver 2 HP 220 V (filtro) |
| 6SL3210-5BB21-1UV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1.5 HP 220 V |
| 6SL3210-5BB21-1BV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 73×142×108 | Vigente | Ver 1.5 HP 220 V (filtro) |
| 6SL3210-5BB17-5UV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1 HP 220 V |
| 6SL3210-5BB17-5BV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 73×142×108 | Vigente | Ver 1 HP 220 V (filtro) |
| 6SL3210-5BB15-5UV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.75 HP 220 V |
| 6SL3210-5BB15-5BV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.75 HP 220 V (filtro) |
| 6SL3210-5BB13-7UV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.5 HP 220 V |
| 6SL3210-5BB13-7BV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.5 HP 220 V (filtro) |
| 6SL3210-5BB12-5UV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.33 HP 220 V |
| 6SL3210-5BB12-5BV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.33 HP 220 V (filtro) |
| 6SL3210-5BB11-2UV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.16 HP 220 V |
| 6SL3210-5BB11-2BV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.16 HP 220 V (filtro) |
Ficha técnica
- Familia
- SINAMICS V20
- Voltaje
- 220V CA
- Potencia caballos de fuerza
- .75HP
- Tipo montaje
- Panel
- Grado de protección
- IP20
