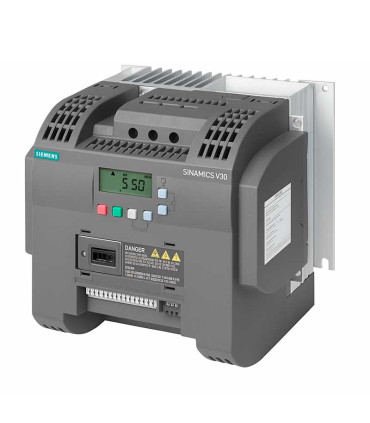

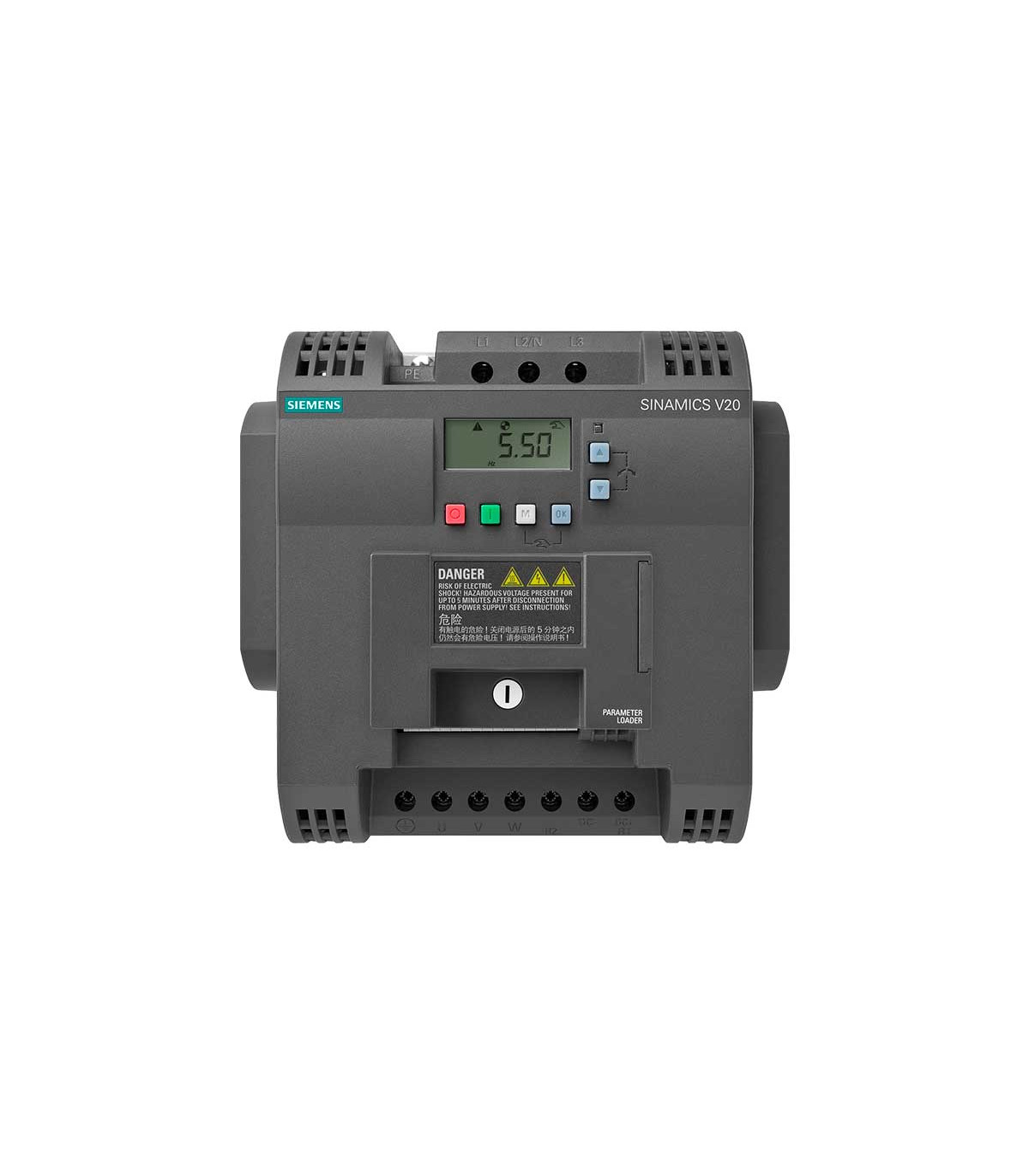

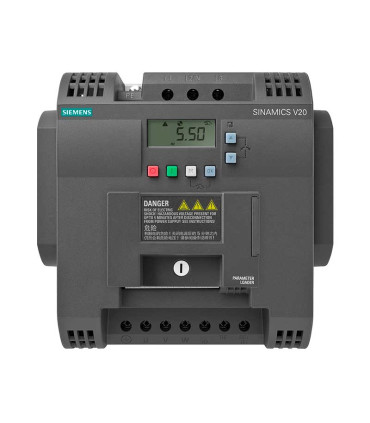

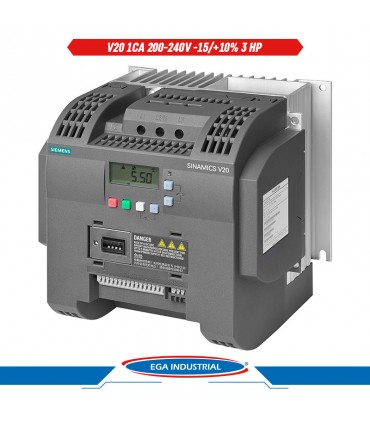

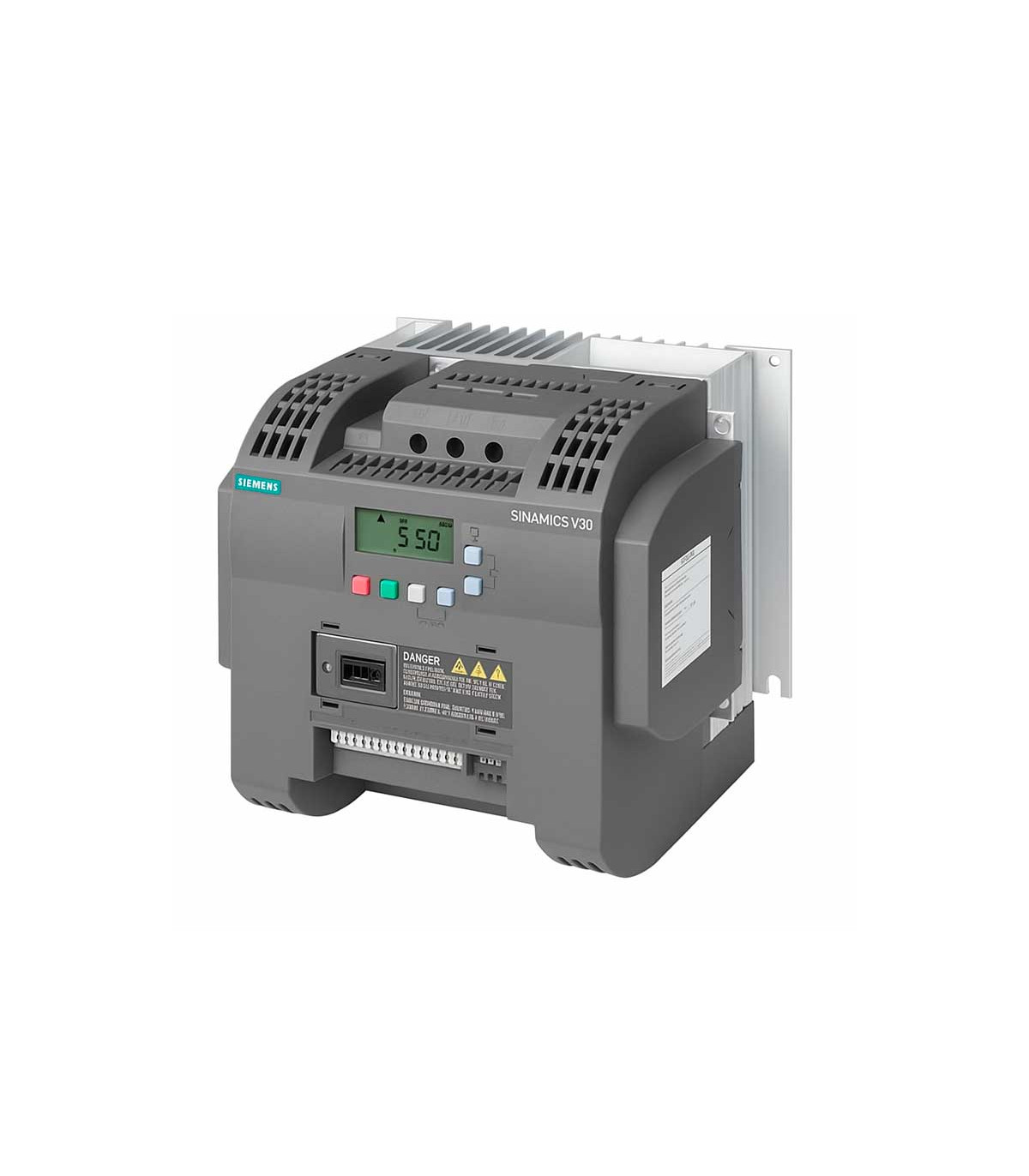

Variador 4HP 220V 6SL3210-5BB23-0UV0 SIEMENS
Variador de velocidad monofásico 220 VCA, 3 kW / 4 HP, 13.6A SINAMICS V20
Referencia:
6SL32105BB230UV0
Marca:
Me gusta0
Añadir a comparar0
Agregar a lista de deseos
Siemens SINAMICS V20 6SL3210-5BB23-0UV0 – Variador 4 HP 220 V (descontinuado contáctanos apra saber si aún podemos conseguirlo)
El Siemens SINAMICS V20 6SL3210-5BB23-0UV0 es un variador de frecuencia compacto para aplicaciones estándar con motores de 4 HP (3 kW). Trabaja con alimentación monofásica 200–240 V AC y entrega salida trifásica 230 V AC, ideal cuando se requiere alimentar un motor trifásico desde una red “de casa” a 220 V. Forma parte de la serie SINAMICS V20, diseñada para soluciones sencillas, robustas y de fácil puesta en marcha.
Este modelo 6SL3210-5BB23-0UV0 se encuentra actualmente descontinuado por Siemens y su reemplazo directo es el variador 6SL3210-5BB23-0UV1, que mantiene la misma potencia, rango de tensión y compatibilidad con accesorios, asegurando continuidad en servicio y disponibilidad a futuro.
Beneficios principales
- 4 HP (3 kW) de potencia para ventiladores, bombas, compresores y bandas transportadoras.
- Entrada monofásica 200–240 V AC y salida trifásica 230 V AC para motores industriales.
- Control V/f directo, fácil de configurar para aplicaciones de par cuadrático y constante.
- Puesta en marcha rápida mediante BOP integrado y posibilidad de clonar parámetros.
- Interfaz USS / Modbus RTU incorporada para integración sencilla con PLC o HMI.
- IP20, diseño compacto para montaje en gabinete eléctrico.
- Mantiene compatibilidad con los accesorios estándar de la serie SINAMICS V20.
Especificaciones técnicas
| Marca / Serie | Siemens – SINAMICS V20 |
|---|---|
| Modelo | 6SL3210-5BB23-0UV0 |
| Potencia nominal | 3 kW (4 HP) |
| Tensión de entrada | 200–240 V AC monofásica (±10 %), 47–63 Hz |
| Tensión de salida | 230 V AC trifásica |
| Corriente nominal | ≈ 13.6 A (modo estándar) |
| Frecuencia de salida | 0–550 Hz |
| Tipo de control | V/f (voltaje/frecuencia) con funciones básicas de protección de motor |
| Interfaz de comunicación | USS / Modbus RTU integrado |
| Grado de protección | IP20 / UL open |

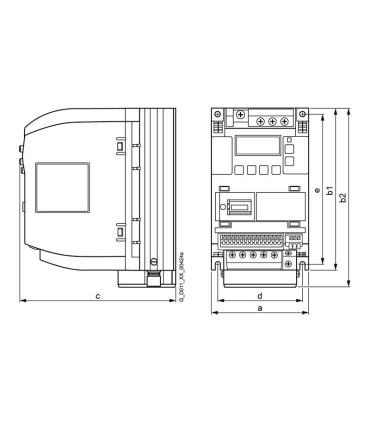

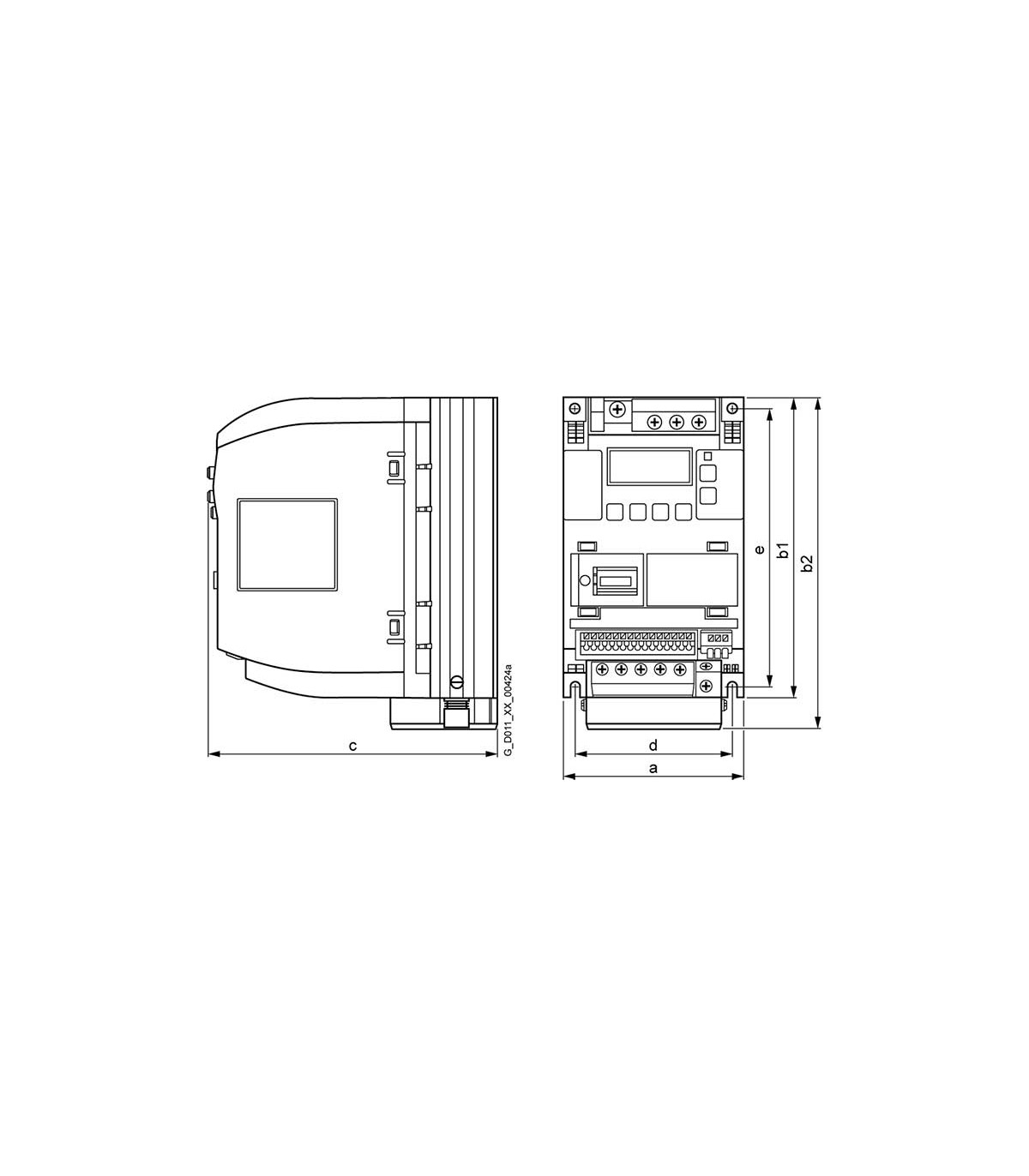

| Dimensiones aproximadas (mm) | 135 × 175 × 150 mm (alto × ancho × fondo) |
| Aplicaciones típicas | Ventiladores, bombas centrífugas, bandas transportadoras, mezcladoras ligeras. |
| Estado del modelo | Descontinuado – reemplazado por 6SL3210-5BB23-0UV1. |
Modelo reemplazo recomendado
Para nuevas instalaciones o proyectos en curso, Siemens recomienda utilizar el modelo 6SL3210-5BB23-0UV1, que ofrece la misma potencia y rango de tensión, manteniendo la compatibilidad con accesorios y esquemas de control existentes.
Esta ficha corresponde al modelo 6SL3210-5BB23-0UV0, el cual se encuentra descontinuado. Para nuevos proyectos se recomienda utilizar el modelo 6SL3210-5BB23-0UV1 y consultar la tabla comparativa de variadores SINAMICS V20 220 V donde se muestran las potencias disponibles de 0.16 a 4 HP.
Estos accesorios son totalmente compatibles con los variadores Siemens SINAMICS V20 de la línea 220 V, incluyendo el modelo 6SL3210-5BB23-0UV0. Permiten clonar configuraciones, montar la pantalla en la puerta del gabinete, ampliar señales o mejorar el frenado del motor.
| Accesorio | Modelo Siemens | Función | Ver página |
|---|---|---|---|
| Módulo para cargar o clonar parámetros | 6SL3255-0VE00-0UA1 | Permite copiar configuraciones de un variador a otro sin computadora. | Ver más |
| Módulo de interfaz para montaje en puerta | 6SL3255-0VA00-2AA1 | Permite instalar la pantalla remota (BOP) en la puerta del gabinete. | Ver más |
| Pantalla remota (BOP externo) | 6SL3255-0VA00-4BA1 | Pantalla con botones para controlar el variador desde el exterior del gabinete. | Ver más |
| Módulo de entradas y salidas adicionales | 6SL3256-0VE00-6AA0 | Añade más conexiones de señales digitales y analógicas al variador. | Ver más |
| Módulo de freno dinámico | 6SL3201-2AD20-8VA0 | Mejora el frenado del motor disipando la energía a través de una resistencia. | Ver más |
| Tarjeta de memoria SD para variadores SINAMICS | 6SL3054-4AG00-2AA0 | Permite respaldar y restaurar parámetros del variador mediante tarjeta de memoria. | Ver más |
Estos modelos Siemens SINAMICS V20 220 V funcionan con corriente monofásica de 220 V y entregan corriente trifásica de 230 V para el motor. Los modelos con terminación UV1 son la versión estándar sin filtro EMC e históricamente sustituyen a los modelos UV0 donde aplique. Los modelos con terminación BV1 añaden filtro EMC integrado para aplicaciones con mayores requisitos de compatibilidad electromagnética.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Filtro EMC | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|---|
| 6SL3210-5BB23-0UV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 135×175×150 | Vigente | Ver 4 HP 220 V |
| 6SL3210-5BB23-0BV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 135×175×150 | Vigente | Ver 4 HP 220 V (filtro) |
| 6SL3210-5BB23-0UV0 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB22-2UV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 3 HP 220 V |
| 6SL3210-5BB22-2BV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 100×170×140 | Vigente | Ver 3 HP 220 V (filtro) |
| 6SL3210-5BB22-2UV0 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB21-5UV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 2 HP 220 V |
| 6SL3210-5BB21-5BV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 100×170×140 | Vigente | Ver 2 HP 220 V (filtro) |
| 6SL3210-5BB21-1UV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1.5 HP 220 V |
| 6SL3210-5BB21-1BV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 73×142×108 | Vigente | Ver 1.5 HP 220 V (filtro) |
| 6SL3210-5BB17-5UV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1 HP 220 V |
| 6SL3210-5BB17-5BV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 73×142×108 | Vigente | Ver 1 HP 220 V (filtro) |
| 6SL3210-5BB15-5UV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.75 HP 220 V |
| 6SL3210-5BB15-5BV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.75 HP 220 V (filtro) |
| 6SL3210-5BB13-7UV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.5 HP 220 V |
| 6SL3210-5BB13-7BV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.5 HP 220 V (filtro) |
| 6SL3210-5BB12-5UV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.33 HP 220 V |
| 6SL3210-5BB12-5BV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.33 HP 220 V (filtro) |
| 6SL3210-5BB11-2UV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.16 HP 220 V |
| 6SL3210-5BB11-2BV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.16 HP 220 V (filtro) |
Estos variadores de frecuencia Siemens SINAMICS V20 440 V están diseñados para motores trifásicos alimentados con red industrial de 380–480 V. Los modelos con terminación UV1 son la versión estándar sin filtro EMC que sustituye a los UV0 donde exista reemplazo. Los modelos con terminación CV0 añaden filtro EMC integrado para aplicaciones con mayores requisitos de compatibilidad electromagnética.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Filtro EMC | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|---|
| 6SL3210-5BE32-2UV0 | 40 HP (≈ 30 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 220×350×195 | Vigente | Ver 40 HP 440 V |
| 6SL3210-5BE31-8UV0 | 30 HP (≈ 22 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 220×350×195 | Vigente | Ver 30 HP 440 V |
| 6SL3210-5BE31-5UV0 | 20 HP (≈ 15 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 185×295×175 | Vigente | Ver 20 HP 440 V |
| 6SL3210-5BE31-1UV0 | 15 HP (≈ 11 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 185×295×175 | Vigente | Ver 15 HP 440 V |
| 6SL3210-5BE27-5UV1 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 150×210×170 | Vigente | Ver 10 HP 440 V (nuevo) |
| 6SL3210-5BE27-5CV0 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado | 150×210×170 | Vigente | Ver 10 HP 440 V (filtro) |
| 6SL3210-5BE27-5UV0 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 150×210×170 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE25-5UV1 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 150×210×170 | Vigente | Ver 7.5 HP 440 V (nuevo) |
| 6SL3210-5BE25-5CV0 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado | 150×210×170 | Vigente | Ver 7.5 HP 440 V (filtro) |
| 6SL3210-5BE25-5UV0 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 150×210×170 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE24-0UV1 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 135×175×150 | Vigente | Ver 5 HP 440 V (nuevo) |
| 6SL3210-5BE24-0CV0 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado | 135×175×150 | Vigente | Ver 5 HP 440 V (filtro) |
| 6SL3210-5BE24-0UV0 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE23-0UV1 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 135×175×150 | Vigente | Ver 4 HP 440 V (nuevo) |
| 6SL3210-5BE23-0CV0 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado | 135×175×150 | Vigente | Ver 4 HP 440 V (filtro) |
| 6SL3210-5BE23-0UV0 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE22-2UV1 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 3 HP 440 V (nuevo) |
| 6SL3210-5BE22-2CV0 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado | 100×170×140 | Vigente | Ver 3 HP 440 V (filtro) |
| 6SL3210-5BE22-2UV0 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE21-5UV1 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 2 HP 440 V (nuevo) |
| 6SL3210-5BE21-5CV0 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado | 100×170×140 | Vigente | Ver 2 HP 440 V (filtro) |
| 6SL3210-5BE21-5UV0 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE21-1UV1 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1.5 HP 440 V (nuevo) |
| 6SL3210-5BE21-1CV0 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado | 73×142×108 | Vigente | Ver 1.5 HP 440 V (filtro) |
| 6SL3210-5BE21-1UV0 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 73×142×108 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE17-5UV1 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1 HP 440 V (nuevo) |
| 6SL3210-5BE17-5CV0 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado | 73×142×108 | Vigente | Ver 1 HP 440 V (filtro) |
| 6SL3210-5BE17-5UV0 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 73×142×108 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE15-5UV1 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.75 HP 440 V (nuevo) |
| 6SL3210-5BE15-5CV0 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.75 HP 440 V (filtro) |
| 6SL3210-5BE15-5UV0 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 68×142×108 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE13-7UV1 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.5 HP 440 V (nuevo) |
| 6SL3210-5BE13-7CV0 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.5 HP 440 V (filtro) |
| 6SL3210-5BE13-7UV0 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | Sin filtro EMC integrado | 68×142×108 | Descontinuado | Ver modelo anterior |
6SL32105BB230UV0
Ficha técnica
- Familia
- SINAMICS V20
- Voltaje
- 220V CA
- Potencia caballos de fuerza
- 4HP
- Amperaje
- 13.6 A
- Tipo montaje
- Panel
- Grado de protección
- IP20
