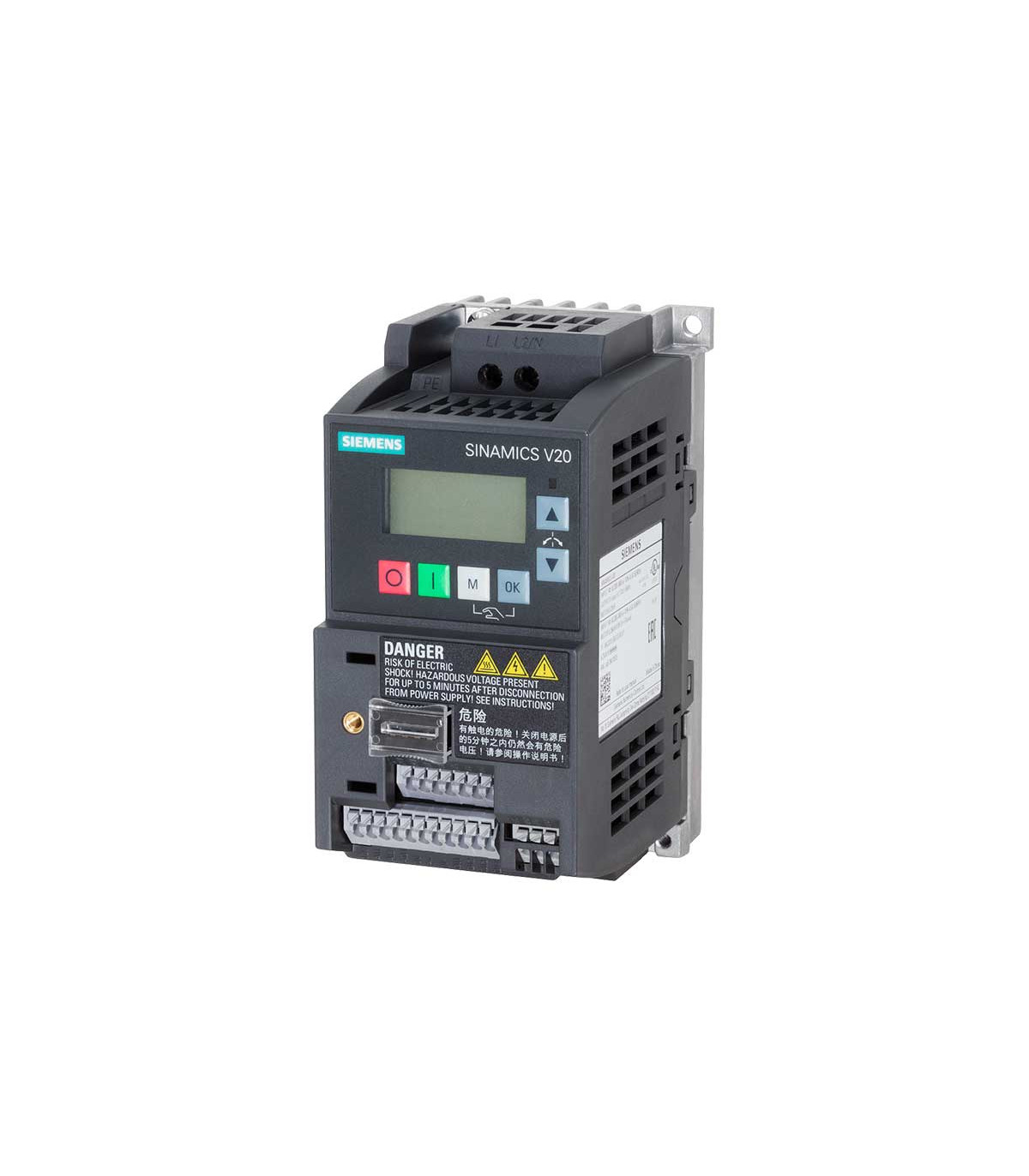

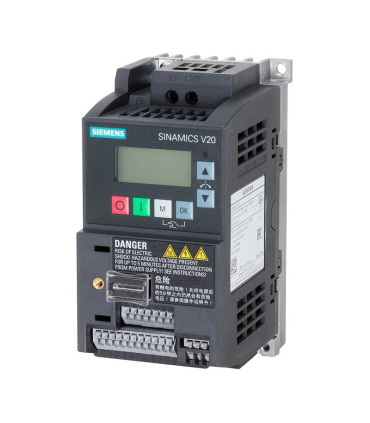

Variador 0.33HP 220V 6SL3210-5BB12-5BV1 SIEMENS
Variador de velocidad monofásico 220 VCA, 0.25 kW /.33HP, 1.7A SINAMICS V20, Con filtro EMC integrado
Variador Siemens SINAMICS V20 6SL3210-5BB12-5BV1 0.25 kW 220 V
El Siemens SINAMICS V20 6SL3210-5BB12-5BV1 es un variador de frecuencia básico para motores trifásicos 230 V cuando solo se dispone de alimentación monofásica 200–240 V AC. Con una potencia nominal de 0.25 kW (≈ 0.33 HP en servicio de alta sobrecarga), está pensado para motores pequeños en ventiladores, bombas ligeras, bandas transportadoras compactas y accionamientos auxiliares.
Forma parte de la gama SINAMICS V20, enfocada en aplicaciones sencillas donde se requiere un convertidor robusto, fácil de poner en marcha y con funciones básicas de ahorro de energía. El equipo integra filtro EMC clase B (C1), por lo que ayuda a cumplir requisitos de compatibilidad electromagnética en instalaciones industriales y comerciales sin módulos adicionales.
Su tamaño FSAA con dimensiones aproximadas de 68 × 142 × 107.8 mm, grado de protección IP20 y montaje en pared o lado a lado facilitan su integración en tableros compactos. Las funciones de control se complementan con entradas analógicas para señales de 0–10 V, 0/4–20 mA y salidas analógicas, permitiendo regular la velocidad del motor desde PLC, potenciómetros u otros controladores.
Características técnicas del modelo 6SL3210-5BB12-5BV1
| Característica | Valor |
|---|---|
| Familia / serie | SINAMICS V20 – convertidor básico |
| Modelo | 6SL3210-5BB12-5BV1 |
| Tipo de producto | Variador de frecuencia para motor AC trifásico |
| Potencia nominal (LO) | 0.25 kW / 0.25 HP |
| Potencia nominal (HO) | 0.25 kW / 0.33 HP |
| Corriente nominal (LO / HO) | 1.70 A |
| Sobrecarga LO | 110 % de la corriente nominal durante 60 s (cada 300 s) |
| Sobrecarga HO | 150 % de la corriente nominal durante 60 s (cada 300 s) |
| Fases de entrada | 1 AC |
| Tensión de entrada | 200…240 V AC (-15 % / +10 %), 47…63 Hz |
| Fases de salida | 3 AC |
| Tensión de salida | 3×230 V AC |
| Frecuencia de salida | 0…550 Hz |
| Frecuencia de conmutación | 8 kHz |
| Factor de potencia λ | 0.72 |
| cos φ | 0.95 |
| Eficiencia η | 0.98 |
| Filtro EMC integrado | Clase B / C1 |
| Comunicación | USS, Modbus RTU |
| Entradas digitales | 4 DI |
| Salidas digitales | 2 DO (1 relé, 1 transistor) |
| Entradas analógicas | 2 AI (0–10 V, 0/4–20 mA) |
| Salidas analógicas | 1 AO |
| Refrigeración | Convección |
| Altitud de instalación | Hasta 1000 m s. n. m. sin reducción |
| Temperatura de operación | -10…60 °C (con reducción por encima de 40 °C) |
| Temperatura de almacenamiento | -40…70 °C |
| Humedad relativa máxima | 95 % |
| Longitud máx. cable motor apantallado | 25 m |
| Longitud máx. cable motor sin apantallar | 50 m |
| Grado de protección | IP20 / UL Open Type |
| Tamaño de marco | FSAA |
| Dimensiones (An × Al × Pr) | 68 × 142 × 107.8 mm |
| Peso aproximado | ≈ 0.6 kg |
| Normas y certificaciones | CE, cULus, C-Tick (RCM), KC; EN 60204-1, EN 61800-3, EN 61800-5-1 |
Aplicaciones típicas y elección del modelo
Este variador es una buena opción cuando se requiere controlar la velocidad de motores pequeños en:
- Bombas de baja potencia para agua de proceso, recirculación o enfriamiento.
- Ventiladores y extractores compactos en equipos HVAC ligeros.
- Bandas transportadoras cortas, alimentadores o mesas de trabajo automatizadas.
- Mecanismos auxiliares en máquinas de empaque, textiles o de manufactura ligera.
Para seleccionar el modelo correcto, compara siempre la potencia y corriente del motor con los datos nominales del variador y revisa la curva de carga, temperatura ambiente real y ventilación del gabinete. Si la aplicación exige arranques frecuentes o par elevado, evalúa modelos superiores de la misma serie.
El modelo 6SL3210-5BB12-5BV1 se integra en tu tabla comparativa global de SINAMICS V20 220 V junto con otras potencias (0.16–4 HP), lo que facilita comparar rápidamente corriente nominal, tamaño de marco y opciones con filtro EMC.
Estos accesorios son totalmente compatibles con los variadores Siemens SINAMICS V20 de la línea 220 V, incluyendo el modelo 6SL3210-5BB12-5BV1. Permiten clonar configuraciones, montar la pantalla en la puerta del gabinete, ampliar señales o mejorar el frenado del motor.
| Accesorio | Modelo Siemens | Función | Ver página |
|---|---|---|---|
| Módulo para cargar o clonar parámetros | 6SL3255-0VE00-0UA1 | Permite copiar configuraciones de un variador a otro sin computadora. | Ver más |
| Módulo de interfaz para montaje en puerta | 6SL3255-0VA00-2AA1 | Permite instalar la pantalla remota (BOP) en la puerta del gabinete. | Ver más |
| Pantalla remota (BOP externo) | 6SL3255-0VA00-4BA1 | Pantalla con botones para controlar el variador desde el exterior del gabinete. | Ver más |
| Módulo de entradas y salidas adicionales | 6SL3256-0VE00-6AA0 | Añade más conexiones de señales digitales y analógicas al variador. | Ver más |
| Módulo de freno dinámico | 6SL3201-2AD20-8VA0 | Mejora el frenado del motor disipando la energía a través de una resistencia. | Ver más |
| Tarjeta de memoria SD para variadores SINAMICS | 6SL3054-4AG00-2AA0 | Permite respaldar y restaurar parámetros del variador mediante tarjeta de memoria. | Ver más |
Estos modelos Siemens SINAMICS V20 220 V funcionan con corriente monofásica de 220 V y entregan corriente trifásica de 230 V para el motor. Los modelos con terminación UV1 son la versión vigente y sustituyen a los modelos UV0 donde aplique.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|
| 6SL3210-5BB23-0UV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | 135×175×150 | Vigente | Ver 4 HP 220 V |
| 6SL3210-5BB23-0UV0 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB22-2UV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Vigente | Ver 3 HP 220 V |
| 6SL3210-5BB22-2UV0 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB21-5UV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Vigente | Ver 2 HP 220 V |
| 6SL3210-5BB21-1UV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | 73×142×108 | Vigente | Ver 1.5 HP 220 V |
| 6SL3210-5BB17-5UV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | 73×142×108 | Vigente | Ver 1 HP 220 V |
| 6SL3210-5BB15-5UV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.75 HP 220 V |
| 6SL3210-5BB13-7UV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.5 HP 220 V |
| 6SL3210-5BB12-5UV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.33 HP 220 V |
| 6SL3210-5BB11-2UV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.16 HP 220 V |
Estos modelos Siemens SINAMICS V20 220 V funcionan con corriente monofásica de 220 V y entregan corriente trifásica de 230 V para el motor. Los modelos con terminación UV1 son la versión estándar sin filtro EMC e históricamente sustituyen a los modelos UV0 donde aplique. Los modelos con terminación BV1 añaden filtro EMC integrado para aplicaciones con mayores requisitos de compatibilidad electromagnética.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Filtro EMC | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|---|
| 6SL3210-5BB23-0UV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 135×175×150 | Vigente | Ver 4 HP 220 V |
| 6SL3210-5BB23-0BV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 135×175×150 | Vigente | Ver 4 HP 220 V (filtro) |
| 6SL3210-5BB23-0UV0 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB22-2UV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 3 HP 220 V |
| 6SL3210-5BB22-2BV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 100×170×140 | Vigente | Ver 3 HP 220 V (filtro) |
| 6SL3210-5BB22-2UV0 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB21-5UV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 2 HP 220 V |
| 6SL3210-5BB21-5BV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 100×170×140 | Vigente | Ver 2 HP 220 V (filtro) |
| 6SL3210-5BB21-1UV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1.5 HP 220 V |
| 6SL3210-5BB21-1BV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 73×142×108 | Vigente | Ver 1.5 HP 220 V (filtro) |
| 6SL3210-5BB17-5UV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1 HP 220 V |
| 6SL3210-5BB17-5BV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 73×142×108 | Vigente | Ver 1 HP 220 V (filtro) |
| 6SL3210-5BB15-5UV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.75 HP 220 V |
| 6SL3210-5BB15-5BV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.75 HP 220 V (filtro) |
| 6SL3210-5BB13-7UV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.5 HP 220 V |
| 6SL3210-5BB13-7BV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.5 HP 220 V (filtro) |
| 6SL3210-5BB12-5UV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.33 HP 220 V |
| 6SL3210-5BB12-5BV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.33 HP 220 V (filtro) |
| 6SL3210-5BB11-2UV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.16 HP 220 V |
| 6SL3210-5BB11-2BV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.16 HP 220 V (filtro) |
Ficha técnica
- Familia
- SINAMICS V20
- Voltaje
- 220V CA
- Potencia caballos de fuerza
- .33HP
- Tipo montaje
- Panel
- Grado de protección
- IP20
