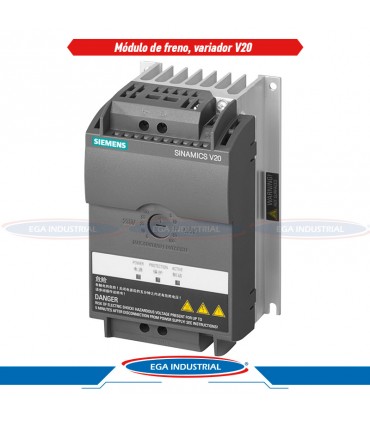

Freno dinámico 6SL3201-2AD20-8VA0 SIEMENS

Freno dinamico Siemens SINAMICS V20 6SL3201-2AD20-8VA0

El modulo Siemens 6SL3201-2AD20-8VA0 es un freno dinamico externo para la serie de variadores SINAMICS V20. Esta disenado para trabajar con equipos que operan en redes 3 AC 380–480 V y 1 AC 200–240 V, permitiendo disipar la energia regenerada durante el frenado del motor a traves de una resistencia de frenado externa. :contentReference[oaicite:1]{index=1}

Cuando el motor desacelera, la energia generada puede elevar el voltaje del bus de DC del variador. El modulo de freno 6SL3201-2AD20-8VA0 actua como chopper de frenado, conmutando la resistencia para convertir esa energia en calor y proteger el convertidor. Es compatible con variadores SINAMICS V20 que no incluyen freno integrado (por ejemplo, convertidores de 230 V hasta 3 kW y de 400 V hasta 4–5.5 kW segun la aplicacion). :contentReference[oaicite:2]{index=2}

Su ciclo de carga configurable de 5 % a 100 % y su disenio compacto 90 x 150 x 88 mm permiten integrarlo facilmente en gabinetes industriales para aplicaciones de bombeo, gruas, bandas transportadoras, elevadores de proceso y maquinaria donde se requiere un frenado rapido y controlado. :contentReference[oaicite:3]{index=3}

Beneficios

• Mejora el frenado del motor y reduce los tiempos de parada.
• Protege al variador al disipar la energia regenerativa en una resistencia externa.
• Compatible con la serie SINAMICS V20 en 1 AC 200–240 V y 3 AC 380–480 V.
• Ciclo de carga del 5 % al 100 % para adaptarse a diferentes perfiles de frenado.
• Disenio compacto 90 x 150 x 88 mm, facil de montar dentro del gabinete.

Especificaciones tecnicas

El modulo de freno dinamico 6SL3201-2AD20-8VA0 es el accesorio recomendado por Siemens para mejorar el frenado de la serie SINAMICS V20 cuando se requiere desaceleracion rapida o se usan cargas con alta energia regenerativa.
