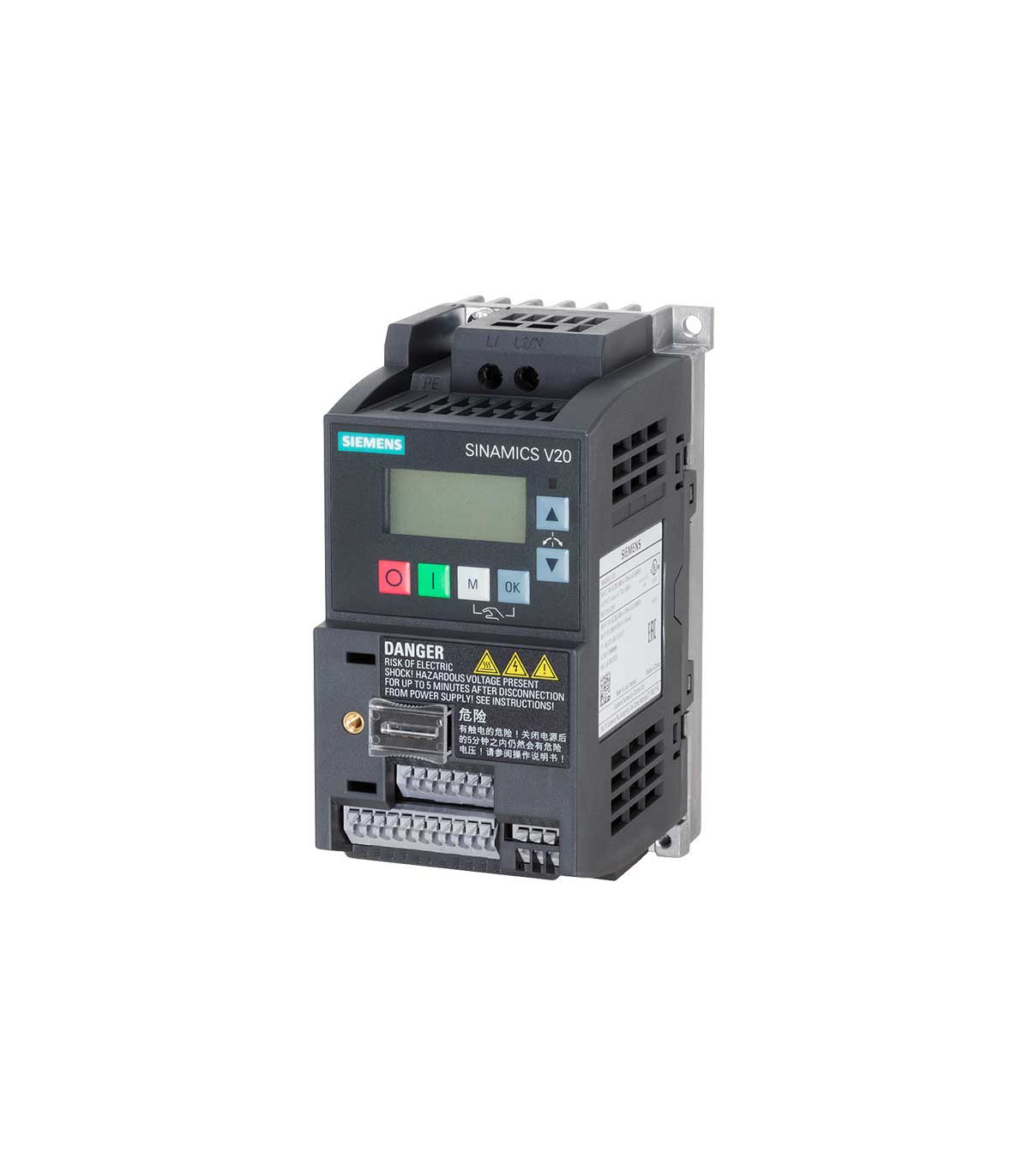

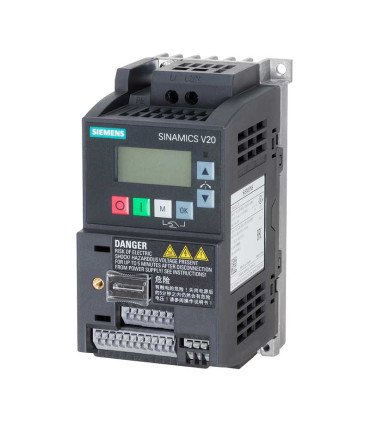

Variador 0.5HP 220V 6SL3210-5BB13-7BV1 SIEMENS
Variador de velocidad monofásico 220 VCA, 0.37 kW /.5HP, 2.3A SINAMICS V20, Con freno EMC integrado
Variador Siemens SINAMICS V20 6SL3210-5BB13-7BV1 0.37 kW 220 V
El Siemens SINAMICS V20 6SL3210-5BB13-7BV1 es un variador de frecuencia compacto para motores trifásicos de baja potencia, ideal cuando se dispone solo de alimentación monofásica 200–240 V AC y se requiere alimentar un motor trifásico 230 V. Ofrece una potencia nominal de 0.37 kW (≈ 0.5 HP) y está pensado para aplicaciones sencillas como pequeñas bombas, ventiladores, bandas transportadoras ligeras y accionamientos auxiliares en máquinas y líneas de proceso, siempre que el motor se dimensione correctamente.
Esta versión BV1 incorpora filtro EMC integrado (clase B/C1), lo que ayuda a cumplir requisitos de compatibilidad electromagnética en instalaciones industriales o comerciales sensibles al ruido eléctrico. El diseño IP20 tipo abierto permite su montaje dentro de gabinete eléctrico con ventilación adecuada.
El equipo pertenece a la familia SINAMICS V20, reconocida por su puesta en marcha rápida, funciones básicas de ahorro de energía y robustez en aplicaciones del día a día. El variador puede montarse en pared o lado a lado con otros equipos gracias a su formato compacto de solo 68 × 142 × 107.8 mm, lo que facilita el uso en tableros con espacio reducido.
Características técnicas del modelo 6SL3210-5BB13-7BV1
| Característica | Valor |
|---|---|
| Familia / serie | SINAMICS V20 |
| Modelo | 6SL3210-5BB13-7BV1 |
| Tipo de producto | Variador de frecuencia para motor trifásico |
| Potencia nominal (HO) | 0.37 kW (≈ 0.5 HP) con sobrecarga 150 % durante 60 s |
| Tensión de entrada | 1AC 200–240 V AC (-15 % / +10 %), 47–63 Hz |
| Tensión de salida | 3AC 230/240 V AC |
| Fases entrada / salida | 1 AC / 3 AC |
| Corriente nominal de salida | ≈ 2.30 A |
| Frecuencia de salida | 0–550 Hz |
| Filtro EMC integrado | Filtro EMC clase B (C1) integrado |
| Comunicación | USS, Modbus RTU |
| Entradas / salidas digitales | 4 entradas digitales, 1 salida por relé, 1 salida transistor |
| Entradas / salidas analógicas | 2 entradas analógicas configurables, 1 salida analógica |
| Grado de protección | IP20, tipo abierto (UL Open Type) |
| Tipo de montaje | Montaje mural o lado a lado, dentro de gabinete |
| Temperatura de operación | -10 °C a +60 °C (con posible derating por encima de 40 °C) |
| Altitud admisible | Hasta 1000 m s. n. m. sin reducción de potencia |
| Longitud máx. de cable al motor | Hasta 25 m apantallado / 50 m sin apantallar (referencia típica de la serie) |
| Dimensiones (An × Al × Pr) | 68 × 142 × 107.8 mm |
| Tamaño mecánico | Frame size FSAA |
| Peso aproximado | ≈ 0.6 kg |
| Normas y certificaciones | CE, cULus, C-Tick (RCM), KCC, EN 60204-1, EN 61800-3, EN 61800-5-1 |
Aplicaciones típicas y recomendaciones
El 6SL3210-5BB13-7BV1 es adecuado para motores pequeños en tareas de control de velocidad como:
- Bombas de pequeña capacidad y sistemas de recirculación.
- Ventiladores, extractores y manejadoras de aire ligeras.
- Bandas transportadoras pequeñas y alimentadores.
- Mecanismos auxiliares en máquinas de proceso o empaque.
Como en cualquier aplicación con variadores, es importante comprobar que la corriente y potencia del motor sean compatibles con la placa de datos del variador y con las condiciones de servicio reales (ciclos de arranque/parada, carga, temperatura, ventilación del gabinete, etc.).
Este modelo forma parte de la tabla comparativa global de variadores SINAMICS V20 220 V que manejas en la categoría. Ahí puedes ver, en un solo vistazo, las potencias disponibles y las variantes con o sin filtro EMC.
Estos accesorios son totalmente compatibles con los variadores Siemens SINAMICS V20 de la línea 220 V, incluyendo el modelo 6SL3210-5BB13-7BV1. Permiten clonar configuraciones, montar la pantalla en la puerta del gabinete, ampliar señales o mejorar el frenado del motor.
| Accesorio | Modelo Siemens | Función | Ver página |
|---|---|---|---|
| Módulo para cargar o clonar parámetros | 6SL3255-0VE00-0UA1 | Permite copiar configuraciones de un variador a otro sin computadora. | Ver más |
| Módulo de interfaz para montaje en puerta | 6SL3255-0VA00-2AA1 | Permite instalar la pantalla remota (BOP) en la puerta del gabinete. | Ver más |
| Pantalla remota (BOP externo) | 6SL3255-0VA00-4BA1 | Pantalla con botones para controlar el variador desde el exterior del gabinete. | Ver más |
| Módulo de entradas y salidas adicionales | 6SL3256-0VE00-6AA0 | Añade más conexiones de señales digitales y analógicas al variador. | Ver más |
| Módulo de freno dinámico | 6SL3201-2AD20-8VA0 | Mejora el frenado del motor disipando la energía a través de una resistencia. | Ver más |
| Tarjeta de memoria SD para variadores SINAMICS | 6SL3054-4AG00-2AA0 | Permite respaldar y restaurar parámetros del variador mediante tarjeta de memoria. | Ver más |
Estos modelos Siemens SINAMICS V20 220 V funcionan con corriente monofásica de 220 V y entregan corriente trifásica de 230 V para el motor. Los modelos con terminación UV1 son la versión vigente y sustituyen a los modelos UV0 donde aplique.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|
| 6SL3210-5BB23-0UV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | 135×175×150 | Vigente | Ver 4 HP 220 V |
| 6SL3210-5BB23-0UV0 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB22-2UV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Vigente | Ver 3 HP 220 V |
| 6SL3210-5BB22-2UV0 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB21-5UV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Vigente | Ver 2 HP 220 V |
| 6SL3210-5BB21-1UV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | 73×142×108 | Vigente | Ver 1.5 HP 220 V |
| 6SL3210-5BB17-5UV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | 73×142×108 | Vigente | Ver 1 HP 220 V |
| 6SL3210-5BB15-5UV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.75 HP 220 V |
| 6SL3210-5BB13-7UV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.5 HP 220 V |
| 6SL3210-5BB12-5UV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.33 HP 220 V |
| 6SL3210-5BB11-2UV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.16 HP 220 V |
Estos modelos Siemens SINAMICS V20 220 V funcionan con corriente monofásica de 220 V y entregan corriente trifásica de 230 V para el motor. Los modelos con terminación UV1 son la versión estándar sin filtro EMC e históricamente sustituyen a los modelos UV0 donde aplique. Los modelos con terminación BV1 añaden filtro EMC integrado para aplicaciones con mayores requisitos de compatibilidad electromagnética.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Filtro EMC | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|---|
| 6SL3210-5BB23-0UV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 135×175×150 | Vigente | Ver 4 HP 220 V |
| 6SL3210-5BB23-0BV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 135×175×150 | Vigente | Ver 4 HP 220 V (filtro) |
| 6SL3210-5BB23-0UV0 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB22-2UV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 3 HP 220 V |
| 6SL3210-5BB22-2BV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 100×170×140 | Vigente | Ver 3 HP 220 V (filtro) |
| 6SL3210-5BB22-2UV0 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB21-5UV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 100×170×140 | Vigente | Ver 2 HP 220 V |
| 6SL3210-5BB21-5BV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 100×170×140 | Vigente | Ver 2 HP 220 V (filtro) |
| 6SL3210-5BB21-1UV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1.5 HP 220 V |
| 6SL3210-5BB21-1BV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 73×142×108 | Vigente | Ver 1.5 HP 220 V (filtro) |
| 6SL3210-5BB17-5UV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 73×142×108 | Vigente | Ver 1 HP 220 V |
| 6SL3210-5BB17-5BV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 73×142×108 | Vigente | Ver 1 HP 220 V (filtro) |
| 6SL3210-5BB15-5UV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.75 HP 220 V |
| 6SL3210-5BB15-5BV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.75 HP 220 V (filtro) |
| 6SL3210-5BB13-7UV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.5 HP 220 V |
| 6SL3210-5BB13-7BV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.5 HP 220 V (filtro) |
| 6SL3210-5BB12-5UV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.33 HP 220 V |
| 6SL3210-5BB12-5BV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.33 HP 220 V (filtro) |
| 6SL3210-5BB11-2UV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | Sin filtro EMC integrado | 68×142×108 | Vigente | Ver 0.16 HP 220 V |
| 6SL3210-5BB11-2BV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | Filtro EMC integrado | 68×142×108 | Vigente | Ver 0.16 HP 220 V (filtro) |
Ficha técnica
- Familia
- SINAMICS V20
- Voltaje
- 220V CA
- Potencia caballos de fuerza
- .50 HP
- Tipo montaje
- Panel
- Grado de protección
- IP20
