Variador 1.5HP 440V 6SL3210-5BE21-1UV0 SIEMENS
Variador de velocidad monofásico 440 VCA, 1.1 kW / 1.5 HP, 3.1A SINAMICS V20

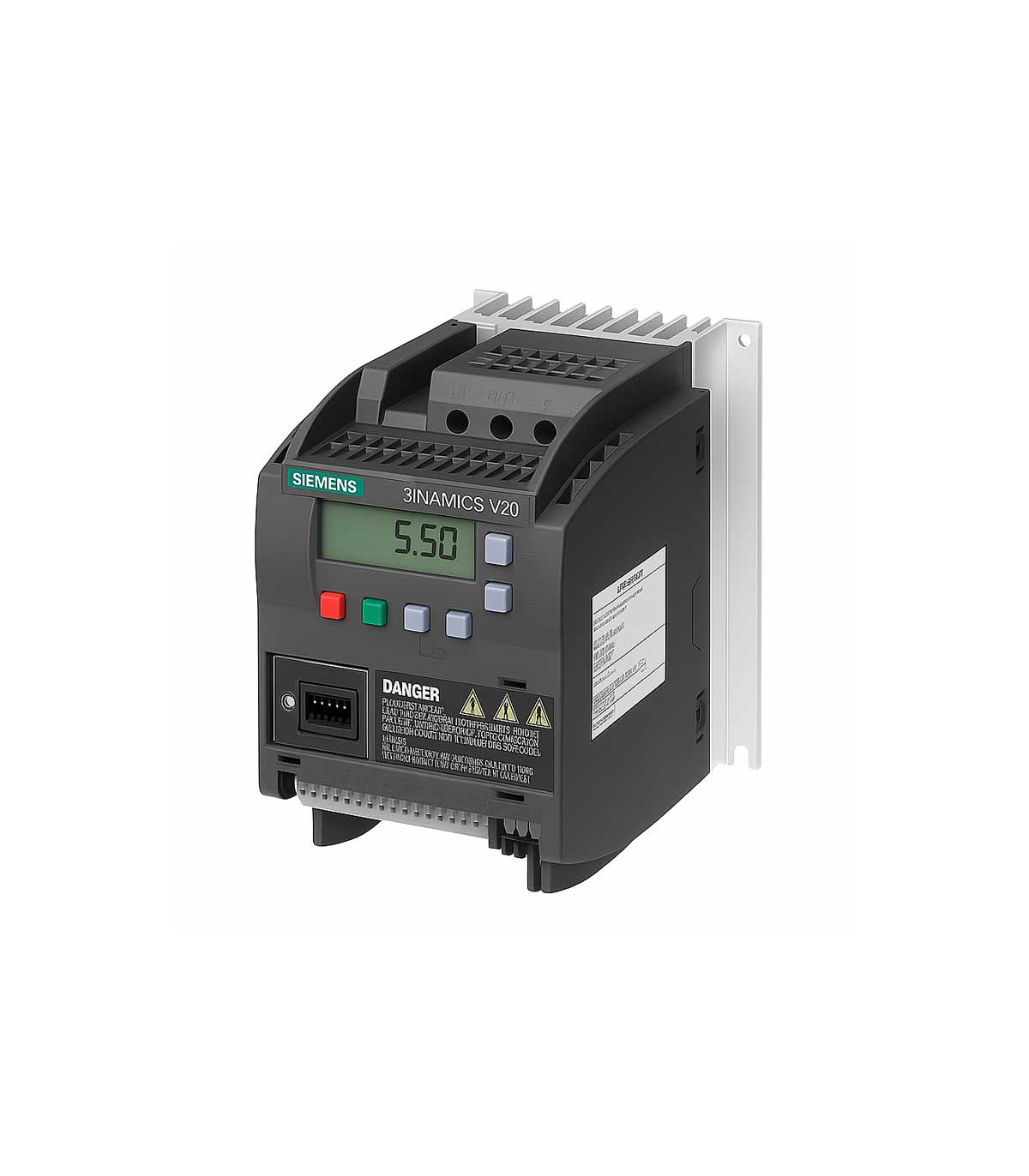

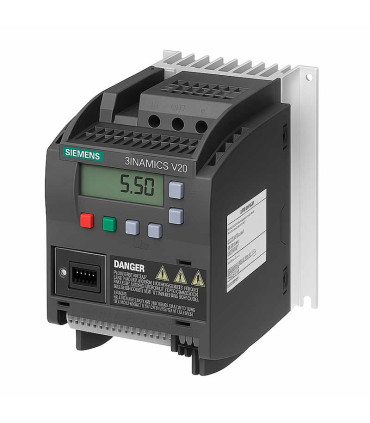

Siemens SINAMICS V20 6SL3210-5BE21-1UV0 – Variador 1.5 HP 440 V (descontinuado)
El Siemens SINAMICS V20 6SL3210-5BE21-1UV0 es un variador de frecuencia de la serie V20, diseñado para motores trifásicos de aproximadamente 1.5 HP (≈1.1 kW) alimentados por red industrial de 3 × 380–480 V AC. Su diseño permite integrarse en equipos auxiliares, máquinas semi-automatizadas o sistemas de menor potencia que requieren arrancar o regular velocidad.
Este modelo 6SL3210-5BE21-1UV0 se encuentra actualmente descontinuado por Siemens. Su reemplazo directo es el modelo 6SL3210-5BE21-1UV1, que mantiene la misma potencia, compatibilidad de accesorios y rango de tensión, garantizando continuidad de soporte y disponibilidad.
Beneficios principales
- Aproximadamente 1.1 kW (1.5 HP) para uso en bombas auxiliares, ventiladores secundarios, bandas ligeras.
- Entrada 3 × 380–480 V AC, lo cual lo hace apto para redes industriales estándar.
- Control simple V/f para aplicaciones no exigentes, con buena relación costo-beneficio.
- Comunicación integrada USS / Modbus RTU para conexión con PLC o HMI sin módulo adicional.
- Compatibilidad completa con accesorios de la serie SINAMICS V20.
Especificaciones técnicas
| Marca / Serie | Siemens – SINAMICS V20 |
|---|---|
| Modelo | 6SL3210-5BE21-1UV0 |
| Potencia nominal | ≈ 1.1 kW (1.5 HP) |
| Tensión de entrada | 3 × 380–480 V AC (-15 % / +10 %) |
| Tipo de conexión | Trifásica industrial |
| Frecuencia de salida | 0-550 Hz |
| Tipo de control | V/f (voltaje/frecuencia) |
| Comunicación | USS / Modbus RTU |
| Grado de protección | IP20 |
| Estado del modelo | Descontinuado – reemplazado por 6SL3210-5BE21-1UV1 |
Esta ficha corresponde al modelo 6SL3210-5BE21-1UV0, que está actualmente descontinuado. Para nuevos proyectos o sustituciones se recomienda el modelo 6SL3210-5BE21-1UV1 o consultar la tabla comparativa SINAMICS V20 440 V.
Estos accesorios son totalmente compatibles con los variadores Siemens SINAMICS V20 de la línea 220 V, incluyendo el modelo 6SL3210-5BE21-1UV0. Permiten clonar configuraciones, montar la pantalla en la puerta del gabinete, ampliar señales o mejorar el frenado del motor.
| Accesorio | Modelo Siemens | Función | Ver página |
|---|---|---|---|
| Módulo para cargar o clonar parámetros | 6SL3255-0VE00-0UA1 | Permite copiar configuraciones de un variador a otro sin computadora. | Ver más |
| Módulo de interfaz para montaje en puerta | 6SL3255-0VA00-2AA1 | Permite instalar la pantalla remota (BOP) en la puerta del gabinete. | Ver más |
| Pantalla remota (BOP externo) | 6SL3255-0VA00-4BA1 | Pantalla con botones para controlar el variador desde el exterior del gabinete. | Ver más |
| Módulo de entradas y salidas adicionales | 6SL3256-0VE00-6AA0 | Añade más conexiones de señales digitales y analógicas al variador. | Ver más |
| Módulo de freno dinámico | 6SL3201-2AD20-8VA0 | Mejora el frenado del motor disipando la energía a través de una resistencia. | Ver más |
Estos modelos Siemens SINAMICS V20 220 V funcionan con corriente monofásica de 220 V y entregan corriente trifásica de 230 V para el motor. Los modelos con terminación UV1 son la versión vigente y sustituyen a los modelos UV0 donde aplique.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|
| 6SL3210-5BB23-0UV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | 135×175×150 | Vigente | Ver 4 HP 220 V |
| 6SL3210-5BB23-0UV0 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB22-2UV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Vigente | Ver 3 HP 220 V |
| 6SL3210-5BB22-2UV0 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB21-5UV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Vigente | Ver 2 HP 220 V |
| 6SL3210-5BB21-1UV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | 73×142×108 | Vigente | Ver 1.5 HP 220 V |
| 6SL3210-5BB17-5UV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | 73×142×108 | Vigente | Ver 1 HP 220 V |
| 6SL3210-5BB15-5UV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.75 HP 220 V |
| 6SL3210-5BB13-7UV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.5 HP 220 V |
| 6SL3210-5BB12-5UV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.33 HP 220 V |
| 6SL3210-5BB11-2UV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.16 HP 220 V |
Estos variadores de frecuencia Siemens SINAMICS V20 440 V están diseñados para motores trifásicos alimentados con red industrial de 380–480 V. Los modelos con terminación UV1 son la versión vigente que sustituye a los UV0 donde exista reemplazo.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|
| 6SL3210-5BE32-2UV0 | 40 HP (≈ 30 kW) | 440 V | Entrada y salida trifásica 380–480 V | 220×350×195 | Vigente | Ver 40 HP 440 V |
| 6SL3210-5BE31-8UV0 | 30 HP (≈ 22 kW) | 440 V | Entrada y salida trifásica 380–480 V | 220×350×195 | Vigente | Ver 30 HP 440 V |
| 6SL3210-5BE31-5UV0 | 20 HP (≈ 15 kW) | 440 V | Entrada y salida trifásica 380–480 V | 185×295×175 | Vigente | Ver 20 HP 440 V |
| 6SL3210-5BE31-1UV0 | 15 HP (≈ 11 kW) | 440 V | Entrada y salida trifásica 380–480 V | 185×295×175 | Vigente | Ver 15 HP 440 V |
| 6SL3210-5BE27-5UV1 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | 150×210×170 | Vigente | Ver 10 HP 440 V (nuevo) |
| 6SL3210-5BE27-5UV0 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | 150×210×170 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE25-5UV1 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | 150×210×170 | Vigente | Ver 7.5 HP 440 V (nuevo) |
| 6SL3210-5BE25-5UV0 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | 150×210×170 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE24-0UV1 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | 135×175×150 | Vigente | Ver 5 HP 440 V (nuevo) |
| 6SL3210-5BE24-0UV0 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE23-0UV1 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | 135×175×150 | Vigente | Ver 4 HP 440 V (nuevo) |
| 6SL3210-5BE23-0UV0 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE22-2UV1 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | 100×170×140 | Vigente | Ver 3 HP 440 V (nuevo) |
| 6SL3210-5BE22-2UV0 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE21-5UV1 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | 100×170×140 | Vigente | Ver 2 HP 440 V (nuevo) |
| 6SL3210-5BE21-5UV0 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE21-1UV1 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | 73×142×108 | Vigente | Ver 1.5 HP 440 V (nuevo) |
| 6SL3210-5BE21-1UV0 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | 73×142×108 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE17-5UV1 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | 73×142×108 | Vigente | Ver 1 HP 440 V (nuevo) |
| 6SL3210-5BE17-5UV0 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | 73×142×108 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE15-5UV1 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | 68×142×108 | Vigente | Ver 0.75 HP 440 V (nuevo) |
| 6SL3210-5BE15-5UV0 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | 68×142×108 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE13-7UV1 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | 68×142×108 | Vigente | Ver 0.5 HP 440 V (nuevo) |
| 6SL3210-5BE13-7UV0 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | 68×142×108 | Descontinuado | Ver modelo anterior |
Ficha técnica
- Potencia caballos de fuerza
- 1.5HP
- Voltaje
- 220V CA
- Amperaje
- 3.1 A
- Tipo montaje
- Panel
- Familia
- SINAMICS V20
- Grado de protección
- IP20
