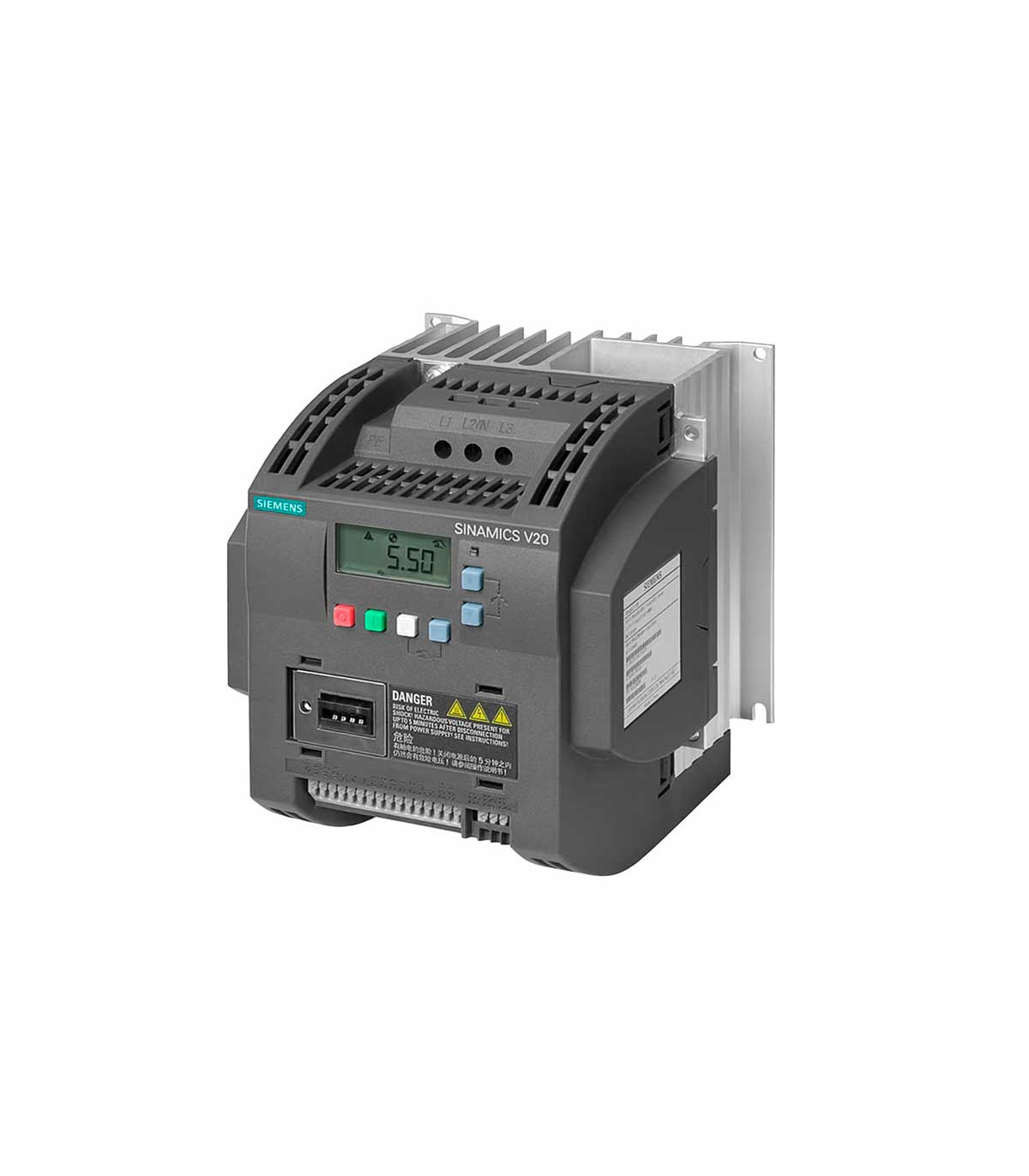

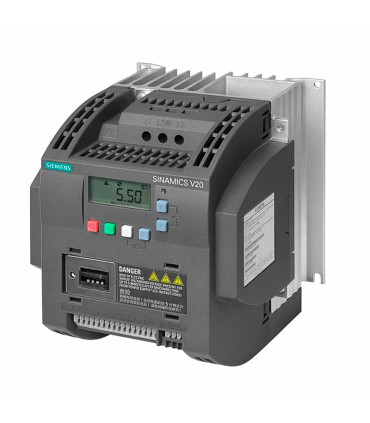

Variador 5HP 440V 6SL3210-5BE24-0UV0 SIEMENS
Variador de velocidad monofásico 440 VCA, 4 kW / 5 HP, 8.8A SINAMICS V20
Referencia:
6SL32105BE240UV0
Marca:
Me gusta0
Añadir a comparar0
Agregar a lista de deseos
El Siemens SINAMICS V20 6SL3210-5BE24-0UV0 es un variador de velocidad trifásico de 5 HP para 440 V, diseñado para aplicaciones industriales como bombas, ventiladores, bandas transportadoras, mezcladoras y equipos de propósito general. Este modelo pertenece a la generación UV0, la cual ha sido oficialmente descontinuada por Siemens.
Su reemplazo directo es el 6SL3210-5BE24-0UV1, totalmente compatible a nivel eléctrico y dimensional, pero con mejoras internas que incrementan la eficiencia térmica, la estabilidad electrónica y la vida útil de sus componentes. El UV1 es la alternativa recomendada para nuevas instalaciones o sustituciones en campo.
Características principales
- Potencia de salida: 5 HP (≈ 3.7 kW)
- Tensión de operación: 380–480 V trifásico
- Control V/f optimizado para aplicaciones estándar
- Función PID, rampas configurables y frenado por inyección
- Protección IP20 para montaje en gabinete
- Interfaz USS / Modbus RTU integrada
Tabla técnica
| Potencia | 5 HP (3.7 kW) |
|---|---|
| Tensión de entrada | Trifásica 380–480 V AC |
| Frecuencia de entrada | 47–63 Hz |
| Corriente nominal | 9.2 A |
| Tensión de salida | Trifásica 380–480 V |
| Frecuencia de salida | 0–550 Hz |
| Dimensiones | 135 × 175 × 150 mm |
| Grado de protección | IP20 |
| Temperatura de operación | -10 a +50 °C |
| Montaje | Panel / Gabinete |
| Estado del modelo | Descontinuado |
| Reemplazo recomendado | 6SL3210-5BE24-0UV1 |
Diferencias respecto al modelo reemplazo (UV1)
- Mismo tamaño y capacidad eléctrica (intercambiable 1:1).
- UV1 con electrónica rediseñada para mayor confiabilidad.
- Mejor disipación térmica en UV1.
- Compatibilidad extendida con accesorios actuales Siemens.
Estos accesorios son totalmente compatibles con los variadores Siemens SINAMICS V20 de la línea 220 V, incluyendo el modelo 6SL3210-5BE24-0UV0. Permiten clonar configuraciones, montar la pantalla en la puerta del gabinete, ampliar señales o mejorar el frenado del motor.
| Accesorio | Modelo Siemens | Función | Ver página |
|---|---|---|---|
| Módulo para cargar o clonar parámetros | 6SL3255-0VE00-0UA1 | Permite copiar configuraciones de un variador a otro sin computadora. | Ver más |
| Módulo de interfaz para montaje en puerta | 6SL3255-0VA00-2AA1 | Permite instalar la pantalla remota (BOP) en la puerta del gabinete. | Ver más |
| Pantalla remota (BOP externo) | 6SL3255-0VA00-4BA1 | Pantalla con botones para controlar el variador desde el exterior del gabinete. | Ver más |
| Módulo de entradas y salidas adicionales | 6SL3256-0VE00-6AA0 | Añade más conexiones de señales digitales y analógicas al variador. | Ver más |
| Módulo de freno dinámico | 6SL3201-2AD20-8VA0 | Mejora el frenado del motor disipando la energía a través de una resistencia. | Ver más |
Estos modelos Siemens SINAMICS V20 220 V funcionan con corriente monofásica de 220 V y entregan corriente trifásica de 230 V para el motor. Los modelos con terminación UV1 son la versión vigente y sustituyen a los modelos UV0 donde aplique.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|
| 6SL3210-5BB23-0UV1 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | 135×175×150 | Vigente | Ver 4 HP 220 V |
| 6SL3210-5BB23-0UV0 | 4 HP (≈ 3 kW) | 220 V | Entrada monofásica / salida trifásica | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB22-2UV1 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Vigente | Ver 3 HP 220 V |
| 6SL3210-5BB22-2UV0 | 3 HP (≈ 2.2 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BB21-5UV1 | 2 HP (≈ 1.5 kW) | 220 V | Entrada monofásica / salida trifásica | 100×170×140 | Vigente | Ver 2 HP 220 V |
| 6SL3210-5BB21-1UV1 | 1.5 HP (≈ 1.1 kW) | 220 V | Entrada monofásica / salida trifásica | 73×142×108 | Vigente | Ver 1.5 HP 220 V |
| 6SL3210-5BB17-5UV1 | 1 HP (≈ 0.75 kW) | 220 V | Entrada monofásica / salida trifásica | 73×142×108 | Vigente | Ver 1 HP 220 V |
| 6SL3210-5BB15-5UV1 | 0.75 HP (≈ 0.56 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.75 HP 220 V |
| 6SL3210-5BB13-7UV1 | 0.5 HP (≈ 0.37 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.5 HP 220 V |
| 6SL3210-5BB12-5UV1 | 0.33 HP (≈ 0.25 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.33 HP 220 V |
| 6SL3210-5BB11-2UV1 | 0.16 HP (≈ 0.12 kW) | 220 V | Entrada monofásica / salida trifásica | 68×142×108 | Vigente | Ver 0.16 HP 220 V |
Estos variadores de frecuencia Siemens SINAMICS V20 440 V están diseñados para motores trifásicos alimentados con red industrial de 380–480 V. Los modelos con terminación UV1 son la versión vigente que sustituye a los UV0 donde exista reemplazo.
| Modelo | Potencia | Tensión de trabajo | Tipo de conexión | Dimensiones (mm) | Estado | Ver página |
|---|---|---|---|---|---|---|
| 6SL3210-5BE32-2UV0 | 40 HP (≈ 30 kW) | 440 V | Entrada y salida trifásica 380–480 V | 220×350×195 | Vigente | Ver 40 HP 440 V |
| 6SL3210-5BE31-8UV0 | 30 HP (≈ 22 kW) | 440 V | Entrada y salida trifásica 380–480 V | 220×350×195 | Vigente | Ver 30 HP 440 V |
| 6SL3210-5BE31-5UV0 | 20 HP (≈ 15 kW) | 440 V | Entrada y salida trifásica 380–480 V | 185×295×175 | Vigente | Ver 20 HP 440 V |
| 6SL3210-5BE31-1UV0 | 15 HP (≈ 11 kW) | 440 V | Entrada y salida trifásica 380–480 V | 185×295×175 | Vigente | Ver 15 HP 440 V |
| 6SL3210-5BE27-5UV1 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | 150×210×170 | Vigente | Ver 10 HP 440 V (nuevo) |
| 6SL3210-5BE27-5UV0 | 10 HP (≈ 7.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | 150×210×170 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE25-5UV1 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | 150×210×170 | Vigente | Ver 7.5 HP 440 V (nuevo) |
| 6SL3210-5BE25-5UV0 | 7.5 HP (≈ 5.6 kW) | 440 V | Entrada y salida trifásica 380–480 V | 150×210×170 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE24-0UV1 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | 135×175×150 | Vigente | Ver 5 HP 440 V (nuevo) |
| 6SL3210-5BE24-0UV0 | 5 HP (≈ 3.7 kW) | 440 V | Entrada y salida trifásica 380–480 V | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE23-0UV1 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | 135×175×150 | Vigente | Ver 4 HP 440 V (nuevo) |
| 6SL3210-5BE23-0UV0 | 4 HP (≈ 3 kW) | 440 V | Entrada y salida trifásica 380–480 V | 135×175×150 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE22-2UV1 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | 100×170×140 | Vigente | Ver 3 HP 440 V (nuevo) |
| 6SL3210-5BE22-2UV0 | 3 HP (≈ 2.2 kW) | 440 V | Entrada y salida trifásica 380–480 V | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE21-5UV1 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | 100×170×140 | Vigente | Ver 2 HP 440 V (nuevo) |
| 6SL3210-5BE21-5UV0 | 2 HP (≈ 1.5 kW) | 440 V | Entrada y salida trifásica 380–480 V | 100×170×140 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE21-1UV1 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | 73×142×108 | Vigente | Ver 1.5 HP 440 V (nuevo) |
| 6SL3210-5BE21-1UV0 | 1.5 HP (≈ 1.1 kW) | 440 V | Entrada y salida trifásica 380–480 V | 73×142×108 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE17-5UV1 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | 73×142×108 | Vigente | Ver 1 HP 440 V (nuevo) |
| 6SL3210-5BE17-5UV0 | 1 HP (≈ 0.75 kW) | 440 V | Entrada y salida trifásica 380–480 V | 73×142×108 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE15-5UV1 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | 68×142×108 | Vigente | Ver 0.75 HP 440 V (nuevo) |
| 6SL3210-5BE15-5UV0 | 0.75 HP (≈ 0.56 kW) | 440 V | Entrada y salida trifásica 380–480 V | 68×142×108 | Descontinuado | Ver modelo anterior |
| 6SL3210-5BE13-7UV1 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | 68×142×108 | Vigente | Ver 0.5 HP 440 V (nuevo) |
| 6SL3210-5BE13-7UV0 | 0.5 HP (≈ 0.37 kW) | 440 V | Entrada y salida trifásica 380–480 V | 68×142×108 | Descontinuado | Ver modelo anterior |
6SL32105BE240UV0
Ficha técnica
- Potencia caballos de fuerza
- 5HP
- Voltaje
- 440V CA
- Amperaje
- 8.8 A
- Tipo montaje
- Panel
- Familia
- SINAMICS V20
- Grado de protección
- IP20
